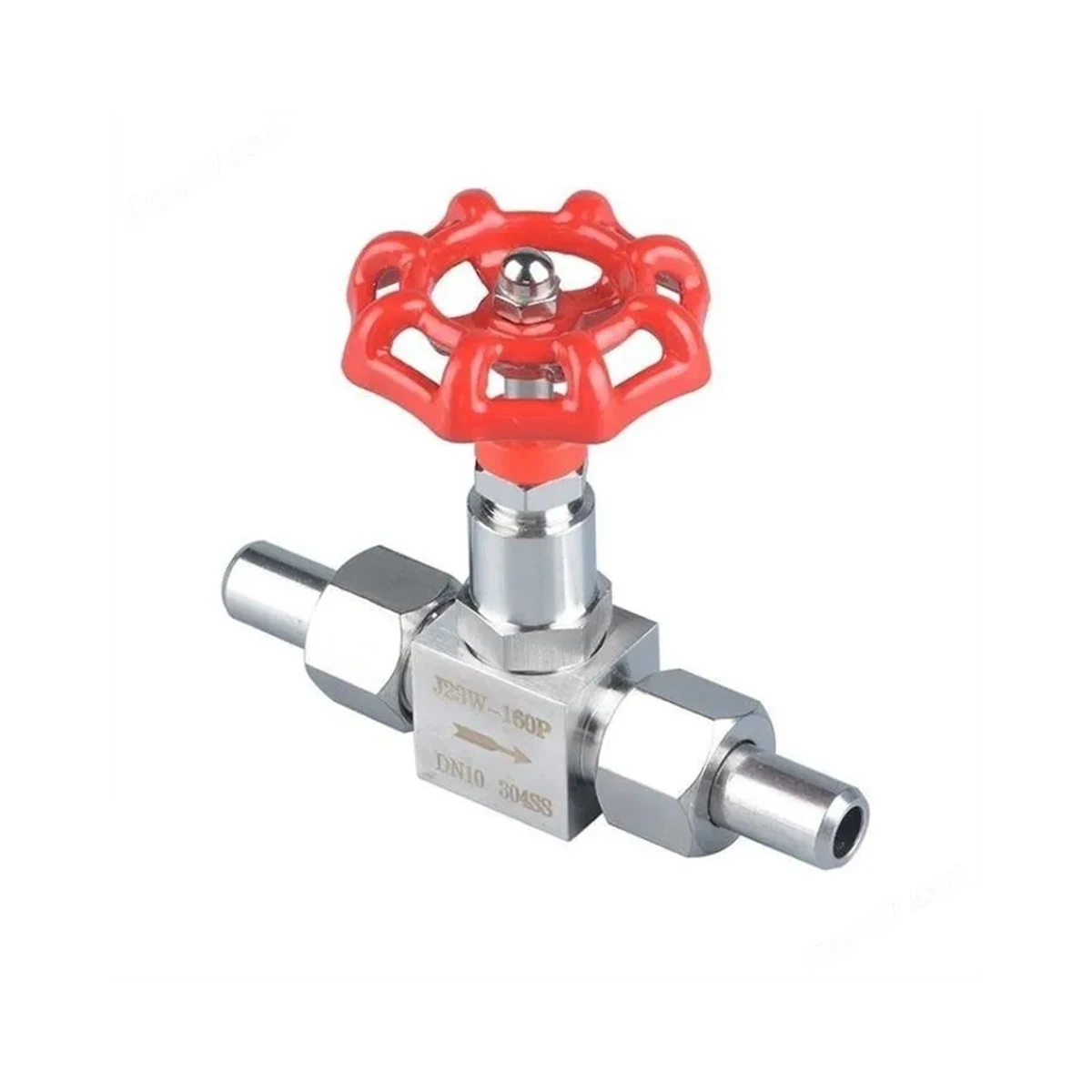

صمام الكرة الأرضية من نوع الإبرة مع البريد
القطر الاسمي: DN 6 ~ 25 ملم
الضغط الاسمي: PN 1.6 ~ 32 ميجا باسكال
المواد الرئيسية: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، إلخ.
درجة الحرارة المطبقة: ≥ 650 درجة مئوية
صمام الكرة الأرضية من نوع الإبرة مع البريد
الصمام الكرة الأرضية من نوع الإبرة مع البريدهو صمام تحكم دقيق مصمم لتنظيم التدفق الدقيق والإغلاق الموثوق به في تطبيقات الضغط العالي والأجهزة. يتميز الصمام بسدادة إبرة مصنوعة آليًا بدقة وهيكل جسم صمام كروي قوي، مما يسمح بالاختناق الدقيق للسوائل والغازات والبخار ووسائط المعالجة الأخرى.
يوفر تصميم العمود الممتد توجيهًا معززًا للساق، واستقرارًا تشغيليًا محسنًا، وتعديلًا يدويًا أسهل، مما يجعل الصمام مناسبًا لأنظمة التحكم الحرجة التي تتطلب تحكمًا دقيقًا في التدفق. إن بنيتها المدمجة وأداء الختم الممتاز ومقاومتها للضغط العالي ودرجة الحرارة تجعلها تستخدم على نطاق واسع في النفط والغاز والبتروكيماويات وتوليد الطاقة والأجهزة وأنظمة المختبرات.
باعتبارنا مصنعًا محترفًا للصمامات الصناعية، فإننا نقدم خدمات OEM وODM شاملة مصممة وفقًا لمواصفات العملاء.
يتم تصنيع منتجاتنا بموجب أنظمة صارمة لمراقبة الجودة وتتوافق مع المعايير الدولية.
مواصفات المعلمات
| غرض | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية من نوع الإبرة مع البريد |
| نوع الصمام | إبرة غلوب صمام |
| الحجم الاسمي | DN6 – DN100 (1/8 بوصة – 4 بوصة) |
| تصنيف الضغط | PN16-PN760 / فئة ANSI 150-4500 |
| مادة الجسم | SS304، SS316، الكربون الصلب، دوبلكس SS، سبائك الصلب |
| مادة الإبرة | الفولاذ المقاوم للصدأ، وسبائك الصلب، وسبائك صلبة الوجه |
| مادة المقعد | مقعد معدني / مقعد ناعم |
| نوع الاتصال | NPT، BSPT، BSPP، لحام المقبس، اللحام بعقب، ذات حواف |
| معيار الاتصال النهائي | أنسي، أسم، دين، جيس، غيغابايت |
| درجة حرارة التشغيل | -196 درجة مئوية إلى +650 درجة مئوية |
| ضغط العمل | فراغ إلى 76 ميجا باسكال |
| فئة التسرب | أنسي/FCI 70-2 الفئة السادسة |
| نوع الجذعية | ارتفاع الجذعية |
| نوع بونيه | بونيه انسحب / بونيه متكامل |
| مواد التعبئة والتغليف | PTFE، الجرافيت، الجرافيت المرن |
| اتجاه التدفق | أحادي الاتجاه |
| نوع العملية | تعمل بعجلة يدوية |
| معيار التصميم | أسم B16.34، أبي 602 |
| معيار الاختبار | أبي 598، إن 12266 |
| المعالجة السطحية | التخليل، التخميل، طلاء الايبوكسي |
| الوسائط القابلة للتطبيق | الغاز والبخار والماء والنفط والمواد الكيميائية |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
