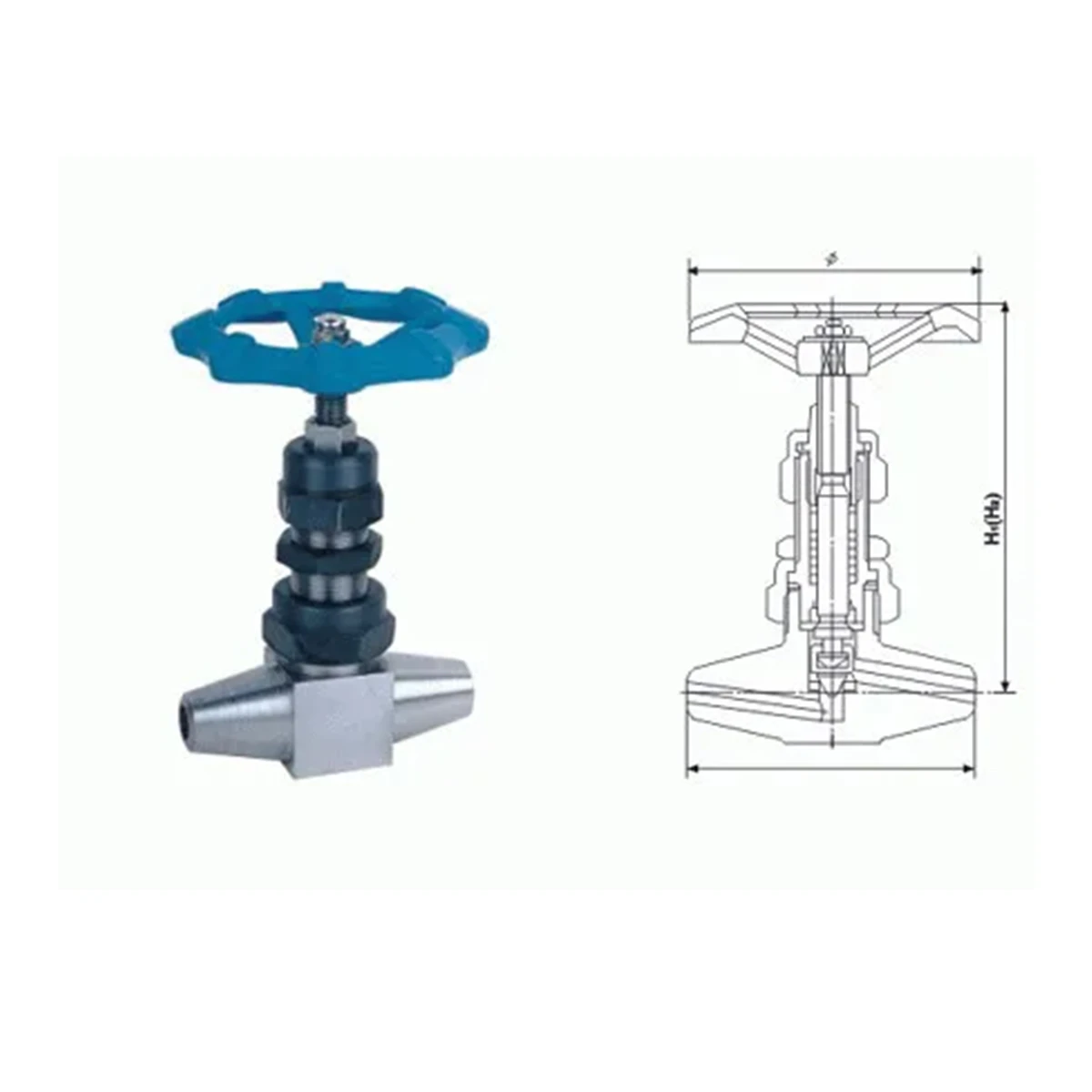

ارتفاع درجة الحرارة والضغط العالي صمام الكرة الأرضية
القطر الاسمي: DN 6 ~ 15 ملم
الضغط الاسمي: PN 16 ~ 32 ميجا باسكال
المواد الرئيسية: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، إلخ.
درجة الحرارة المطبقة: ≥ 650 درجة مئوية
ارتفاع درجة الحرارة والضغط العالي صمام الكرة الأرضية
الارتفاع درجة الحرارة والضغط العالي صمام الكرة الأرضيةتم تصميمه خصيصًا لظروف الخدمة القاسية التي تتضمن درجات حرارة مرتفعة وضغوطًا عالية وبيئات العمليات الصعبة. يتميز الصمام بهيكل صمام كروي قوي، وأسطح مانعة للتسرب مصنوعة بدقة، وتصميم غطاء محرك محكم الغلق بالضغط، ويوفر أداء إيقاف ممتاز، وتنظيم تدفق موثوق به، وسلامة تشغيلية على المدى الطويل.
يتم تصنيع هذه الصمامات من سبائك الفولاذ الممتازة والمواد المقاومة للحرارة، وتُستخدم على نطاق واسع في محطات الطاقة، ومنشآت البتروكيماويات، ومعالجة النفط والغاز، وأنظمة البخار، وغيرها من التطبيقات الصناعية الهامة حيث يجب التحكم في الوسائط ذات الضغط العالي ودرجة الحرارة العالية بأمان وكفاءة.
باعتبارنا مصنعًا محترفًا للصمامات الصناعية، فإننا نقدم حلول OEM وODM شاملة لتلبية متطلبات العملاء العالمية.
تتوافق مرافق التصنيع والمنتجات لدينا مع معايير الجودة والصناعة الدولية.
مواصفات المعلمات
| غرض | مواصفة |
|---|---|
| اسم المنتج | ارتفاع درجة الحرارة والضغط العالي صمام الكرة الأرضية |
| نوع الصمام | صمام الكرة الأرضية |
| الحجم الاسمي | DN15 – DN1000 (½ بوصة – 40 بوصة) |
| تصنيف الضغط | PN16-PN760 / فئة ANSI 150-4500 |
| مادة الجسم | وب، WC6، WC9، F11، F22، F91، SS304، SS316 |
| تقليم المواد | 13Cr، SS304، SS316، تراكب الأقمار الصناعية |
| نوع بونيه | غطاء محرك السيارة انسحب / غطاء محرك السيارة ختم الضغط |
| نوع المقعد | حلقة مقعد متجددة / مقعد متكامل |
| نوع الاتصال | ذات حواف، بعقب اللحام، لحام المقبس |
| معيار شفة | ANSI، ASME، DIN، EN، JIS، GB |
| درجة حرارة التشغيل | -29 درجة مئوية إلى +700 درجة مئوية |
| الحد الأقصى لضغط العمل | ما يصل إلى 76 ميجا باسكال |
| معيار التسرب | أبي 598 / إسو 5208 |
| تصميم الجذعية | ارتفاع الجذعية |
| نوع العملية | عقارب، جير، كهربائي، هوائي |
| مواد التعبئة والتغليف | الجرافيت المرن، الجرافيت الموسع |
| معيار التصميم | أبي 600، أبي 623، أسم B16.34 |
| وجها لوجه القياسية | أسم B16.10 |
| معيار الاتصال النهائي | أسم B16.25، أسم B16.5 |
| التفتيش والاختبار | أبي 598، إن 12266 |
| تصميم آمن ضد الحرائق | API 607 / API 6FA (اختياري) |
| الوسائط القابلة للتطبيق | البخار، الماء، النفط، الغاز، الزيت الحراري |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
