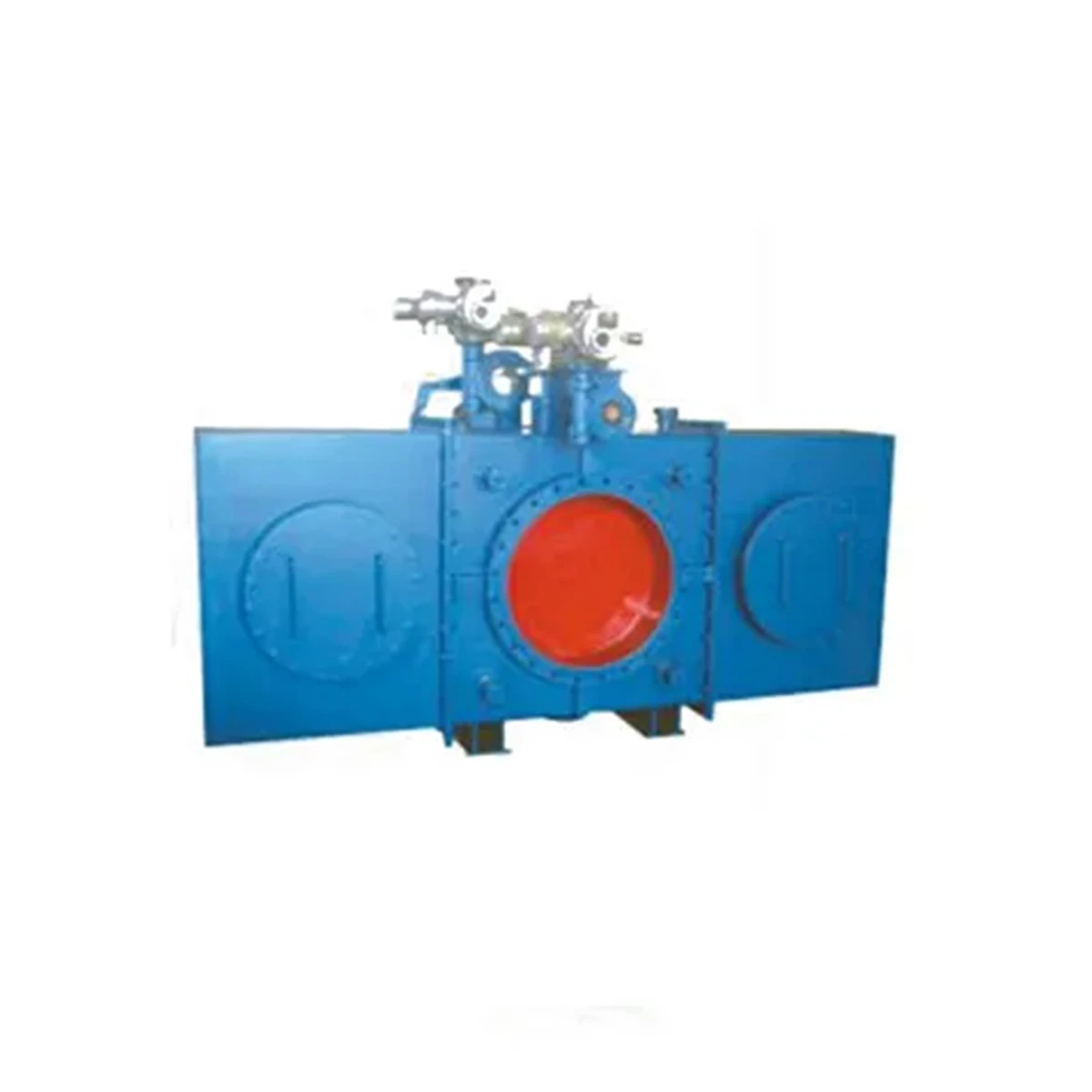

صمام البوابة المغلقة
القطر الاسمي: DN 400 ~ 2800 مم
الضغط الاسمي: PN 0.05 ~ 0.25 ميجا باسكال
الوسائط القابلة للتطبيق: غاز الفحم والغازات السامة والضارة
درجة الحرارة المطبقة: ≥ 300 درجة مئوية
صمام البوابة المغلقة
صمام البوابة المغلقة هو صمام عزل عالي الأداء مصمم لتوفير إغلاق موثوق في أنظمة الأنابيب الصناعية. يتميز الصمام بآلية البوابة التي تتحرك بشكل عمودي على اتجاه التدفق، ويضمن الصمام الحد الأدنى من انخفاض الضغط عند الفتح الكامل والإغلاق المحكم عند الإغلاق الكامل. إن بنيتها القوية تجعلها مناسبة لبيئات التشغيل ذات الضغط العالي ودرجة الحرارة العالية والمتطلبة.
تم تصنيع صمام البوابة المغلقة من الفولاذ الكربوني عالي الجودة، أو الفولاذ المقاوم للصدأ، أو سبائك الصلب، أو مواد خاصة، مما يوفر متانة ممتازة، ومقاومة للتآكل، وعمر خدمة طويل. ويستخدم على نطاق واسع في النفط والغاز والبتروكيماويات وتوليد الطاقة ومعالجة المياه وغيرها من التطبيقات الصناعية الهامة.
نحن نقدم خدمات شاملة لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي لتلبية متطلبات العملاء والمشاريع المحددة:
يمكن تصنيع واختبار صمامات البوابة المغلقة الخاصة بنا وفقًا للمعايير الدولية:
مواصفات المعلمات
| المعلمة | المواصفات / المدى |
|---|---|
| نوع الصمام | صمام البوابة المغلقة |
| معيار التصميم | أبي 600، أبي 602، أسم B16.34 |
| مادة الجسم | WCB، LCB، WC6، WC9، CF8، CF8M، دوبلكس SS |
| مادة البوابة | الفولاذ المقاوم للصدأ، وسبائك الصلب، وسبائك صلبة الوجه |
| مادة المقعد | الفولاذ المقاوم للصدأ، طبقة خارجية من الأقمار الصناعية، مقعد معدني |
| نطاق الحجم | DN15 - DN1200 (NPS 1/2 بوصة - 48 بوصة) |
| تصنيف الضغط | فئة 150 - فئة 2500 |
| نوع الاتصال | ذات حواف، بعقب اللحام، لحام المقبس، مترابطة |
| نوع بونيه | غطاء محرك السيارة انسحب، غطاء محرك السيارة ختم الضغط |
| درجة حرارة التشغيل | -196 درجة مئوية إلى +650 درجة مئوية |
| نوع الجذعية | الجذع الصاعد / الجذع غير الصاعد |
| طريقة التشغيل | عقارب، علبة التروس، الكهربائية، الهوائية، الهيدروليكية |
| معيار التسرب | أبي 598 |
| تصميم آمن ضد الحرائق | خياري |
| معيار الاختبار | أبي 598، إسو 5208 |
| الوسائط القابلة للتطبيق | الماء والبخار والنفط والغاز والسوائل الكيميائية |
تطبيقات الصناعة
تُستخدم صمامات البوابة المغلقة على نطاق واسع في التطبيقات التي تتطلب الإغلاق الكامل ومقاومة التدفق المنخفضة والختم الموثوق.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
