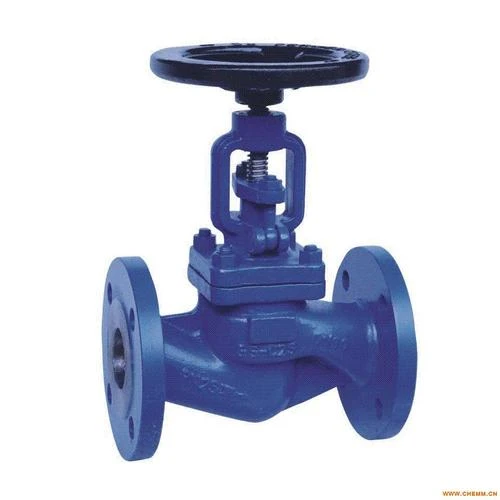

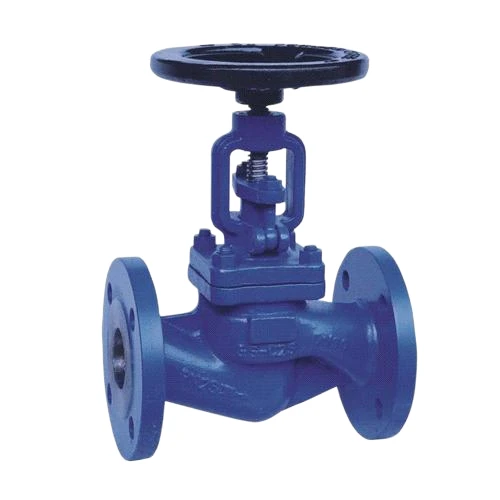

WJ41HDIN منفاخ صمام الكرة الأرضية
تم تصميم صمام DIN Bellows Globe Valve لخطوط أنابيب البخار عالي الضغط والمكثفات والوسائط العدوانية التي تتطلب إحكام الغلق. يمنع تركيبها المحكم الغلق التسرب الخارجي ويعزز السلامة. تم تصنيع الصمام من الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، أو مواد السبائك، ويوفر عمر خدمة طويل، واختناق موثوق، وتنظيم دقيق للتدفق في ظل الظروف الصناعية القاسية.
DIN منفاخ صمام الكرة الأرضية
تم تصميم صمام DIN Bellows Globe Valve لتوفير إحكام مانع للتسرب في خطوط الأنابيب التي تتعامل مع البخار عالي الحرارة أو السوائل المسببة للتآكل أو الغازات الخطرة. يعمل تصميمه المحكم الغلق على منع تسرب الغدة ويقلل من متطلبات الصيانة، مما يضمن التشغيل الآمن والموثوق.
متوفر في التشغيل اليدوي أو المخروط أو التشغيل الكهربائي، ويمكن تخصيصه لمختلف تقييمات الضغط والأحجام ومعايير الاتصال. يعتبر الصمام مناسبًا لمحطات الطاقة والصناعات الكيماوية والبتروكيماوية والصناعات التحويلية حيث يكون الختم المحكم أمرًا بالغ الأهمية.
تتوافق صمامات DIN Bellows Globe مع المعايير الصناعية الدولية:
DIN منفاخ صمام الكرة الأرضية
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية منفاخ DIN |
| الحجم الاسمي | DN15 – DN600 (½ بوصة – 24 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 1500 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| مادة منفاخ | الفولاذ المقاوم للصدأ 321 / 316L، سبائك 600 / 625 |
| مواد الزخرفة والمقعد | الفولاذ المقاوم للصدأ، سبائك الصلب، الأقمار الصناعية، المعدن / المقعد الناعم (PTFE، RPTFE) |
| نوع الاتصال | ذات حواف، مترابطة، بعقب اللحام |
| عملية | دليل، شطبة والعتاد، الكهربائية |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | دين إن 1092، دين، أنسي / أسم B16.34 |
| الوسائط القابلة للتطبيق | البخار والغاز والسوائل والسوائل المسببة للتآكل |
DIN منفاخ صمام الكرة الأرضية
خطوط أنابيب البخار والمكثفات ومياه التغذية؛ الأنظمة المساعدة التوربينية.
خطوط أنابيب التحكم في الوسائط ذات الضغط العالي ودرجة الحرارة العالية والتآكل.
خطوط البخار والماء الساخن مع متطلبات إغلاق محكمة.
عملية مانعة للتسرب في خطوط أنابيب العمليات الحرجة.
يضمن السلامة والموثوقية في أنظمة درجة الحرارة العالية والضغط العالي.
التحكم الدقيق في التدفق والتشغيل الخالي من التسرب للسوائل الخطرة أو العدوانية.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
