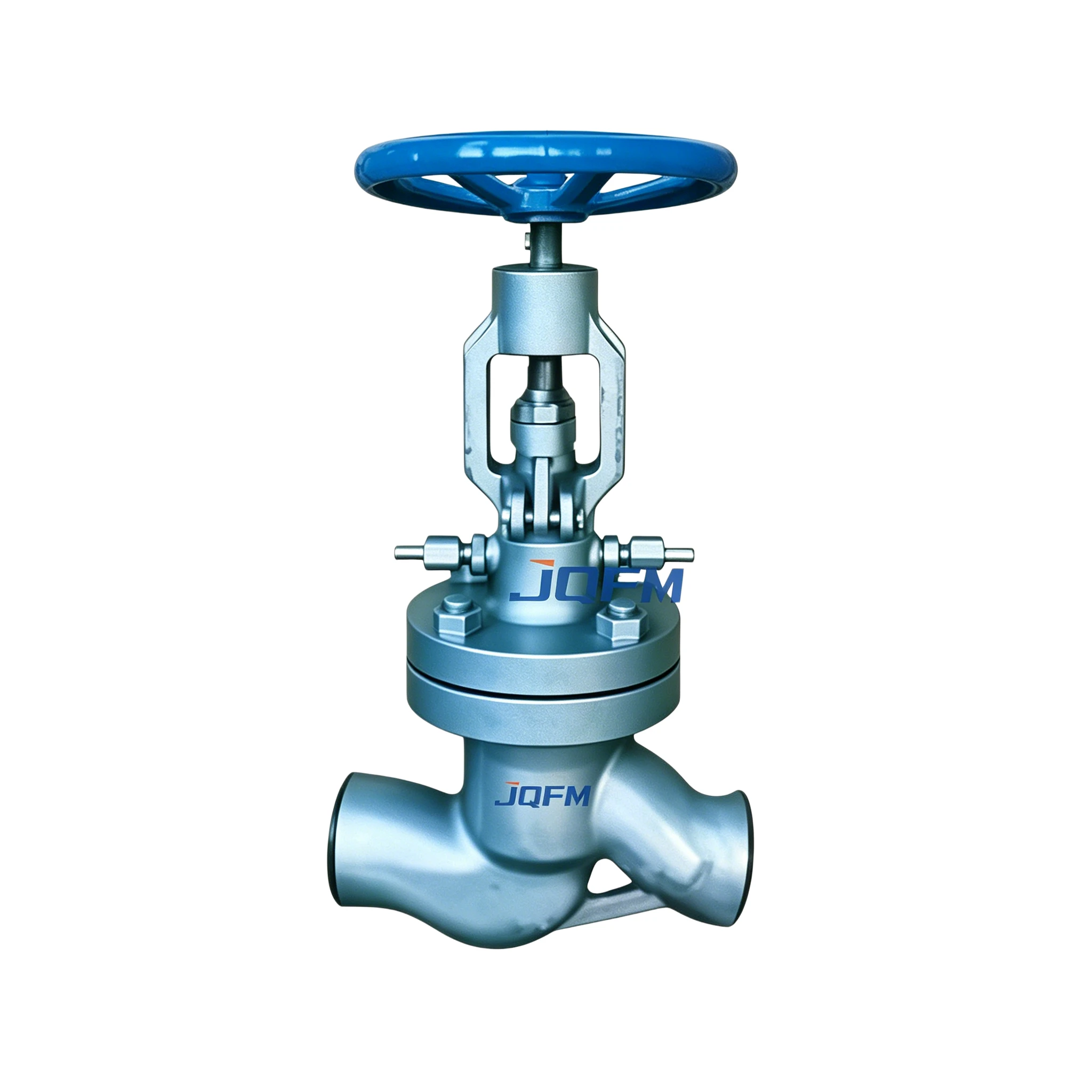

صمام الكرة الأرضية لختم الماء
تم تصميم صمام Water Seal Globe لخطوط أنابيب البخار والغاز والسوائل ذات الضغط العالي حيث يكون الختم المحكم أمرًا بالغ الأهمية. هيكل مانع تسرب الماء يمنع التسرب والتدفق العكسي، مما يضمن السلامة التشغيلية. تم تصنيع الصمام من الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، أو مواد السبائك، ويوفر المتانة، ومقاومة التآكل، والموثوقية على المدى الطويل.
صمام الكرة الأرضية لختم الماء
تم تصميم صمام Water Seal Globe للتطبيقات التي تتطلب الختم المطلق والتحكم في التدفق، ويستخدم عادة في الغلايات وخطوط البخار وخطوط الأنابيب الكيميائية وأنظمة الطاقة. تصميمه المحكم الغلق بالماء يمنع التسرب ويعزز السلامة التشغيلية.
متوفر في التشغيل اليدوي، أو المخروط، أو التشغيل الكهربائي، ويمكن تخصيص الصمام لمختلف الأحجام، ومعدلات الضغط، والمواد، وأنواع الاتصال. يتحمل تركيبه القوي الضغط العالي وتقلبات درجات الحرارة والوسائط المسببة للتآكل، مما يضمن عمر خدمة طويل.
يتم تصنيع واختبار صمامات Water Seal Globe وفقًا للمعايير الدولية:
صمام الكرة الأرضية لختم الماء
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية لختم الماء |
| الحجم الاسمي | DN15 – DN600 (½ بوصة – 24 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 1500 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| مادة المقعد | مقعد معدني / مقعد ناعم (PTFE، RPTFE، NBR) |
| نوع الاتصال | ذات حواف، مترابطة، بعقب اللحام |
| عملية | دليل، شطبة والعتاد، الكهربائية |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | أنسي / أسم B16.34، أبي 602 / 598 |
| الوسائط القابلة للتطبيق | البخار والغاز والماء والسوائل والمكثفات |
صمام الكرة الأرضية لختم الماء
خطوط أنابيب البخار، وأنظمة تغذية الغلايات، وخطوط المكثفات.
خطوط أنابيب معالجة البخار والغاز والسوائل ذات الضغط العالي.
التحكم في الضغط ومنع التسرب في أنظمة الطاقة والمرافق.
التعامل مع البخار والمكثفات، وختم محكم لعمليات الضغط العالي.
خطوط أنابيب توزيع الماء والبخار ذات الضغط العالي.
السوائل والغازات والوسائط الكيميائية التي تتطلب صمامات محكمة الغلق بالماء لمنع التسرب.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
