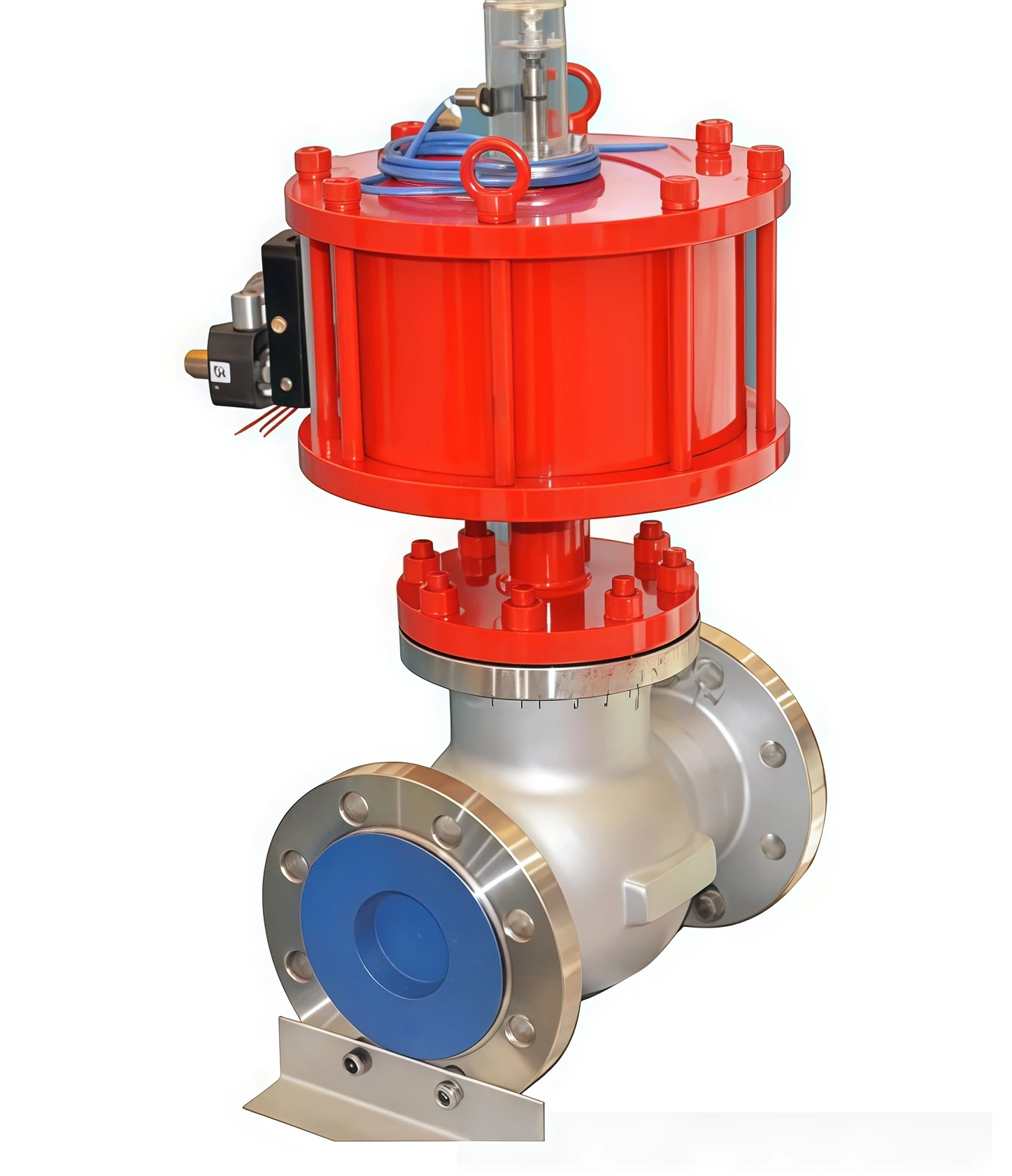

صمام الكرة الأرضية الهوائية
تم تصميم الصمام الكروي الهوائي للتحكم الآلي في السوائل والغازات والبخار في خطوط الأنابيب الصناعية. يضمن قرص الحركة الخطية اختناقًا دقيقًا وإغلاقًا محكمًا. يتيح التشغيل الهوائي الاستجابة السريعة، وتقليل العمالة اليدوية، والتكامل السلس مع أنظمة الأتمتة الصناعية، مما يضمن الموثوقية على المدى الطويل والحد الأدنى من الصيانة.
صمام الكرة الأرضية الهوائية
يجمع الصمام الكروي الهوائي بين تصميم الصمام الكروي عالي الأداء والأتمتة الهوائية لتوفير تنظيم دقيق للتدفق وإغلاق موثوق في أنظمة الأنابيب الصناعية. يوفر قرص الحركة الخطية الخاص به اختناقًا دقيقًا وأداء إغلاق استثنائي.
مصنوع من الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو سبائك الفولاذ، الصمام يقاوم التآكل، الضغط العالي، ودرجة الحرارة العالية. تتيح المحركات الهوائية التشغيل السريع والمتكرر والتكامل مع أنظمة PLC/DCS لتحقيق التشغيل الآلي الكامل. يتيح تخصيص OEM تحديد الحجم والمواد وتقييمات الضغط وأنواع الاتصال المخصصة لتلبية المتطلبات الصناعية المتنوعة.
تتوافق صمامات الكرة الأرضية الهوائية مع المعايير الصناعية الدولية:
صمام الكرة الأرضية الهوائية
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية الهوائية |
| الحجم الاسمي | DN15 – DN1200 (½ بوصة – 48 بوصة) |
| تصنيف الضغط | PN10 – PN420 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| مادة القرص | الفولاذ المقاوم للصدأ، سبائك الصلب، تراكب الأقمار الصناعية |
| مادة المقعد | مقعد معدني / مقعد ناعم (PTFE، NBR، EPDM) |
| نوع الاتصال | ذات حواف، مترابطة، بعقب اللحام |
| عملية | تشغيل هوائي، تجاوز يدوي |
| ضغط إمدادات الهواء | 0.4 – 0.8 ميجا باسكال |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | ASME B16.34، DIN، معايير GB |
| الوسائط القابلة للتطبيق | الماء والبخار والنفط والغاز والمواد الكيميائية |
صمام الكرة الأرضية الهوائية
تغذية الغلايات وخطوط البخار وخطوط أنابيب التوربينات.
التحكم في خطوط الأنابيب وتنظيم تدفق النفط الخام والغاز والمنتجات المكررة.
خطوط معالجة السوائل المسببة للتآكل والمذيبات والأحماض والقلويات.
إمدادات المياه الصناعية ومعالجة مياه الصرف الصحي وخطوط أنابيب مياه الشرب.
التحكم الدقيق في التدفق والإغلاق للسوائل والغازات والبخار في العمليات الصناعية والكيميائية.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
