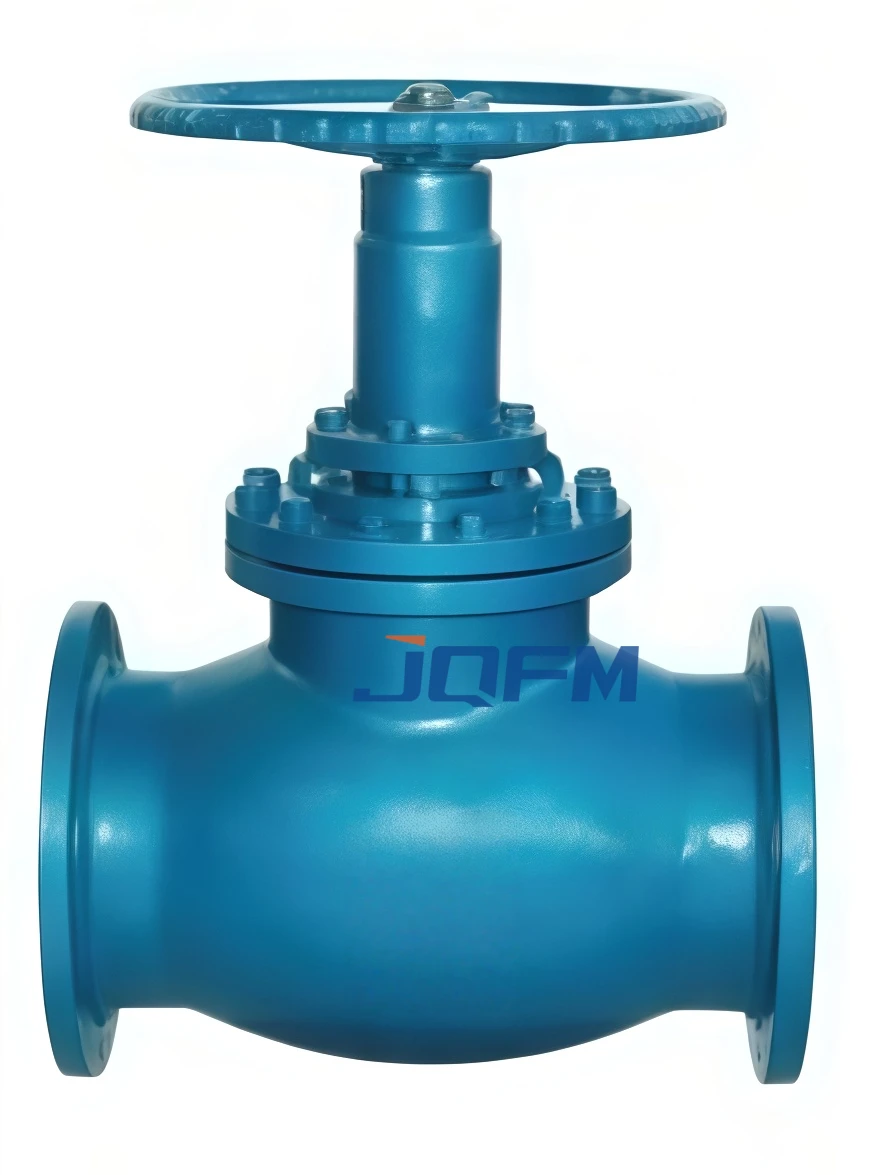

صمام الكرة الأرضية المكبس
تم تصميم صمام Piston Globe Valve لخطوط الأنابيب التي تتطلب تنظيمًا دقيقًا للتدفق وختمًا عالي الضغط. يعمل قرصه الموجه بالمكبس على تقليل الاحتكاك وتعزيز الثبات وضمان إيقاف التشغيل بشكل موثوق في الظروف القاسية. مناسب للبخار، النفط، الغاز، والوسائط الكيميائية، يوفر الصمام عمر خدمة طويل، الحد الأدنى من الصيانة، وسلامة تشغيلية عالية.
صمام الكرة الأرضية المكبس
يستخدم صمام Piston Globe تصميم قرص المكبس الموجه لتوفير تحكم فائق وأداء مانع للتسرب في الأنظمة الصناعية ذات الضغط العالي ودرجة الحرارة العالية. تضمن آلية المكبس حركة خطية سلسة، مما يقلل من التآكل ويطيل العمر التشغيلي مقارنة بالصمامات الكروية التقليدية.
يتم تصنيعها من الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ، أو مواد السبائك، وهي تلبي المعايير الصناعية الصارمة ومناسبة لخطوط أنابيب البخار، وأنظمة النفط ذات الضغط العالي، ووحدات المعالجة الكيميائية. يتوفر الصمام في التشغيل اليدوي أو الكهربائي أو الهوائي، ويمكن دمجه بسلاسة في أنظمة المعالجة الآلية.
يتم تصنيع واختبار صمامات Piston Globe الخاصة بنا لتلبية المعايير الدولية:
صمام الكرة الأرضية المكبس
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام المكبس غلوب |
| نوع الصمام | صمام الكرة الأرضية الموجه بالمكبس |
| الحجم الاسمي | DN15 – DN600 |
| تصنيف الضغط | PN16 - PN250 / فئة ANSI 150-600 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| مادة القرص | الفولاذ المقاوم للصدأ الموجه بالمكبس، وطبقة خارجية من الأقمار الصناعية، وسبائك صلبة |
| مادة المقعد | الفولاذ المقاوم للصدأ / PTFE اختياري |
| نوع الاتصال | ذات حواف، بعقب اللحام، لحام المقبس، مترابطة |
| عملية | يدوي، تروس مخروطية، هوائي، كهربائي |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | أبي 623، أسم B16.34، دين، جيجابايت |
| الوسائط القابلة للتطبيق | البخار والنفط والغاز والسوائل الكيميائية والسوائل ذات درجة الحرارة العالية |
صمام الكرة الأرضية المكبس
خطوط أنابيب البخار عالي الضغط، مدخل/مخرج التوربينات، أنظمة تغذية الغلايات.
النفط الخام، المنتجات المكررة، خطوط الوقود عالي الضغط، إغلاق خطوط الأنابيب.
السوائل الكيميائية المسببة للتآكل أو ذات درجة الحرارة العالية التي تتطلب التحكم الدقيق في التدفق.
التحكم في عملية اللزوجة العالية للهيدروكربونات ذات درجة الحرارة العالية.
دوائر الزيت الحراري، الماء الساخن عالي الضغط، وحلقات التسخين الكيميائي.
الخطوط الهيدروليكية والبخارية ذات الضغط العالي للسفن والمنصات.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
