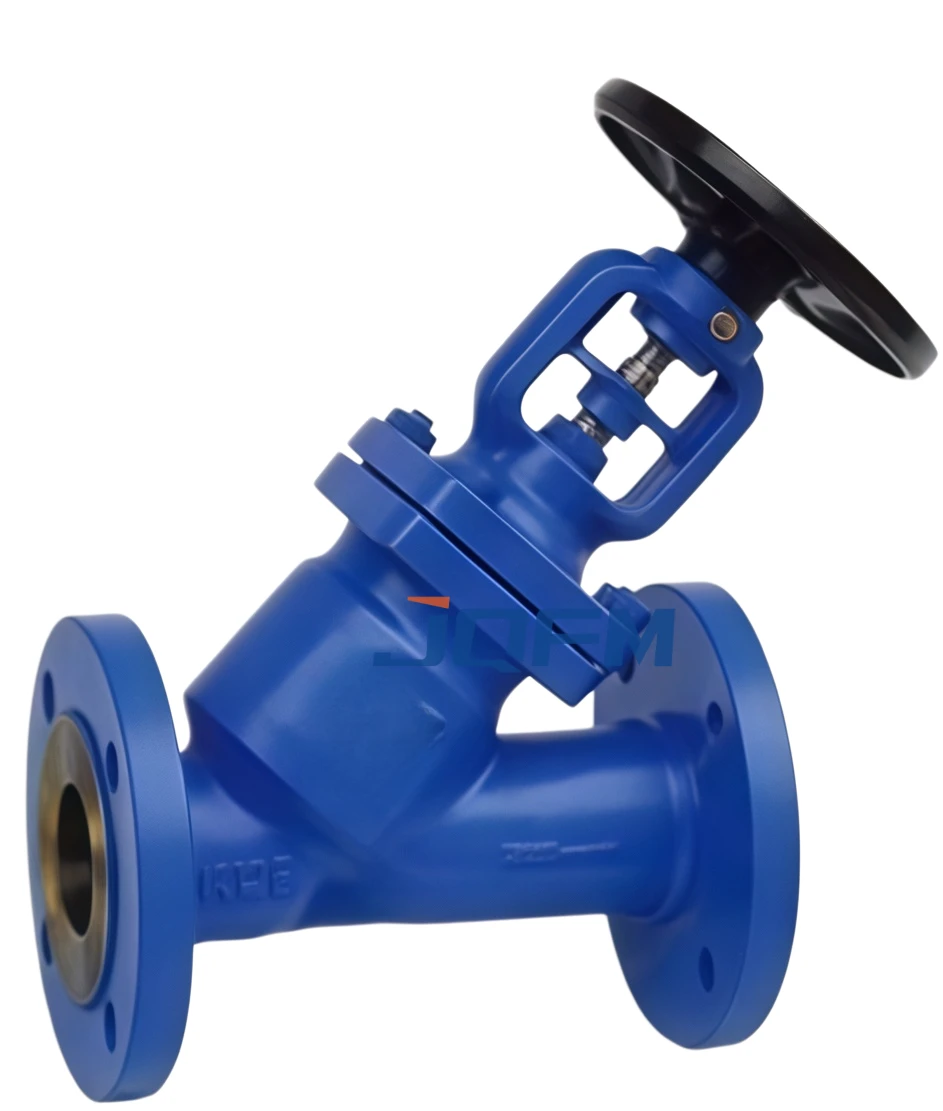

المعيار الألماني من النوع Y مباشرة من خلال صمام الكرة الأرضية منفاخ
يجمع الصمام الألماني القياسي من النوع Y المستقيم عبر المنفاخ الكروي بين هيكل نمط Y مبسط ونظام إغلاق منفاخ ملحوم. يقلل هذا التصميم من فقدان الضغط مع منع تسرب الجذع. مثالي للبخار والزيت الحراري والغاز والوسائط الكيميائية، فهو يوفر إيقاف تشغيل موثوق به وسلامة بيئية وعمر خدمة طويل.
المعيار الألماني من النوع Y مباشرة من خلال صمام الكرة الأرضية منفاخ
تم تصميم الصمام الألماني القياسي من النوع Y المستقيم عبر الخوار وفقًا لمعايير DIN ويتميز بمسار تدفق على شكل حرف Y يقلل بشكل كبير من مقاومة التدفق مقارنة بالصمامات الكروية التقليدية. توفر مجموعة المنفاخ المصنوعة من الفولاذ المقاوم للصدأ إحكام إغلاق الجذع، مما يمنع التسرب الخارجي ويضمن التشغيل الآمن.
يعمل تصميمه المستقيم على تعزيز كفاءة التدفق، ويقلل من الاضطراب، ويقلل من استهلاك الطاقة. يُستخدم الصمام على نطاق واسع في محطات الطاقة، ومنشآت البتروكيماويات، وأنظمة الزيت الحراري، ومصانع الأدوية، وخطوط أنابيب الغاز الصناعية حيث يعد التشغيل الخالي من التسرب أمرًا ضروريًا.
يتم تصنيع واختبار الصمامات الكروية القياسية الألمانية من النوع Y مباشرة من خلال المنفاخ وفقًا للمعايير الدولية:
المعيار الألماني من النوع Y مباشرة من خلال صمام الكرة الأرضية منفاخ
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | المعيار الألماني Y-Type مباشرة من خلال صمام الكرة الأرضية منفاخ |
| نوع الصمام | صمام كروي منفاخ على شكل حرف Y مختوم |
| الحجم الاسمي | DN15 – DN800 |
| تصنيف الضغط | PN16 – PN160 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| مادة منفاخ | SS304، SS316L، إنكونيل، هاستيلوي |
| مادة القرص | الفولاذ المقاوم للصدأ، تراكب الأقمار الصناعية |
| مادة المقعد | سبائك صلبة الوجه، الفولاذ المقاوم للصدأ |
| نوع الاتصال | DIN ذات حواف، بعقب اللحام، لحام المقبس |
| عملية | يدوي، تروس، هوائي، كهربائي |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +550 درجة مئوية |
| فئة التسرب | آيزو 5208 فئة أ |
| معيار التصميم | الدين إن 13709 |
| الوسائط القابلة للتطبيق | البخار، الزيت الحراري، الغاز، الماء، المواد الكيميائية |
المعيار الألماني من النوع Y مباشرة من خلال صمام الكرة الأرضية منفاخ
تتطلب خطوط أنابيب البخار وأنظمة المكثفات والمعدات المساعدة أداءً خاليًا من التسرب.
معالجة المواد الهيدروكربونية، وأنظمة التكرير، ونقل السوائل الخطرة.
التعامل مع الوسائط المسببة للتآكل والسامة مع متطلبات حماية البيئة.
تطبيقات تداول السوائل ونقل الحرارة والتحكم في درجة الحرارة.
أنظمة العمليات النظيفة التي تتطلب انبعاثات صفرية ومنع التلوث.
تطبيقات نقل الغاز عالي النقاء وخدمة الفراغ.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
