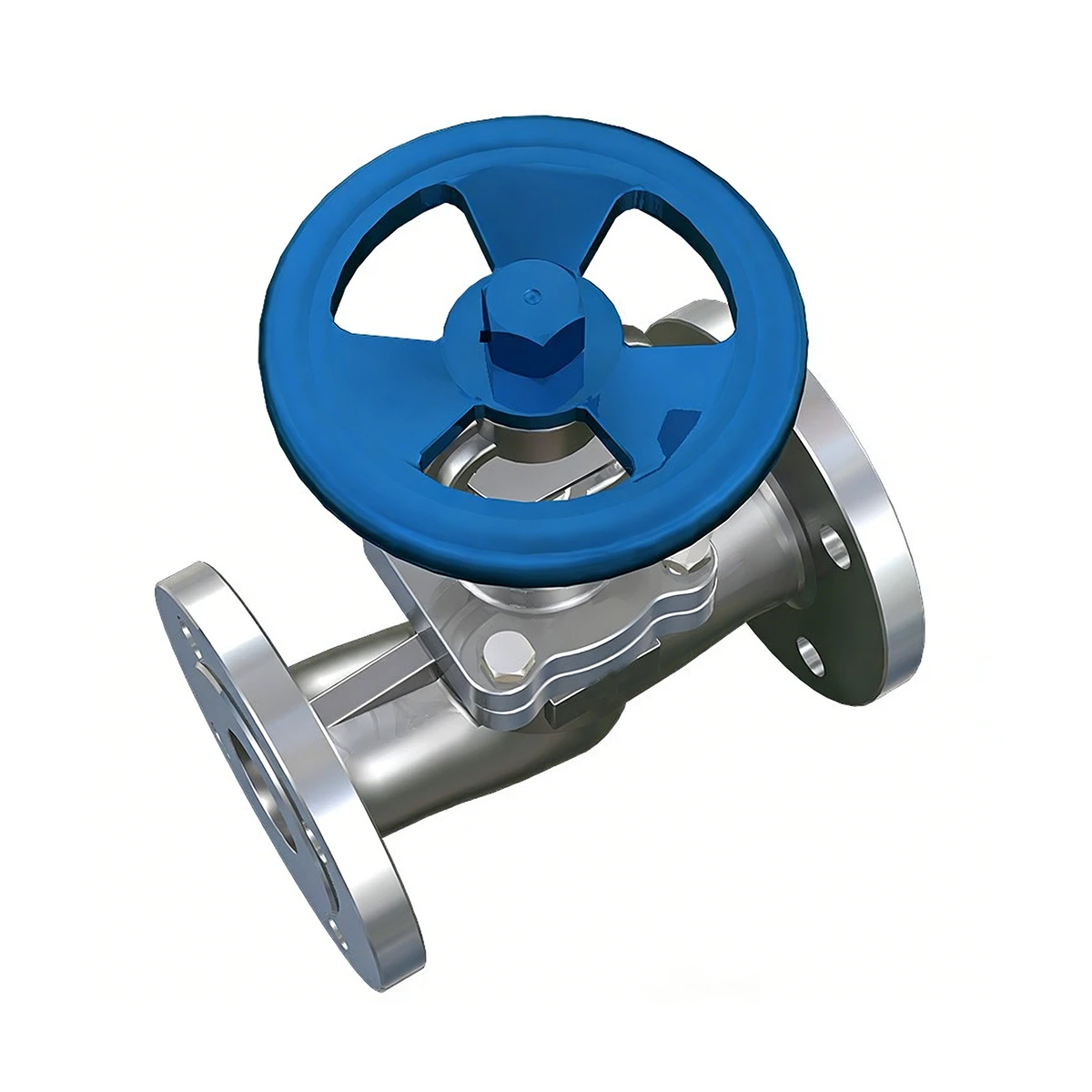

صمام الكرة الأرضية منفاخ DIN
القطر الاسمي: 1 "~ 12"
الضغط الاسمي: PN 10 ~ PN 160
الوسائط: الماء، البخار، النفط، الغاز، المواد الكيميائية
نطاق درجة الحرارة: ≥ 650 درجة مئوية

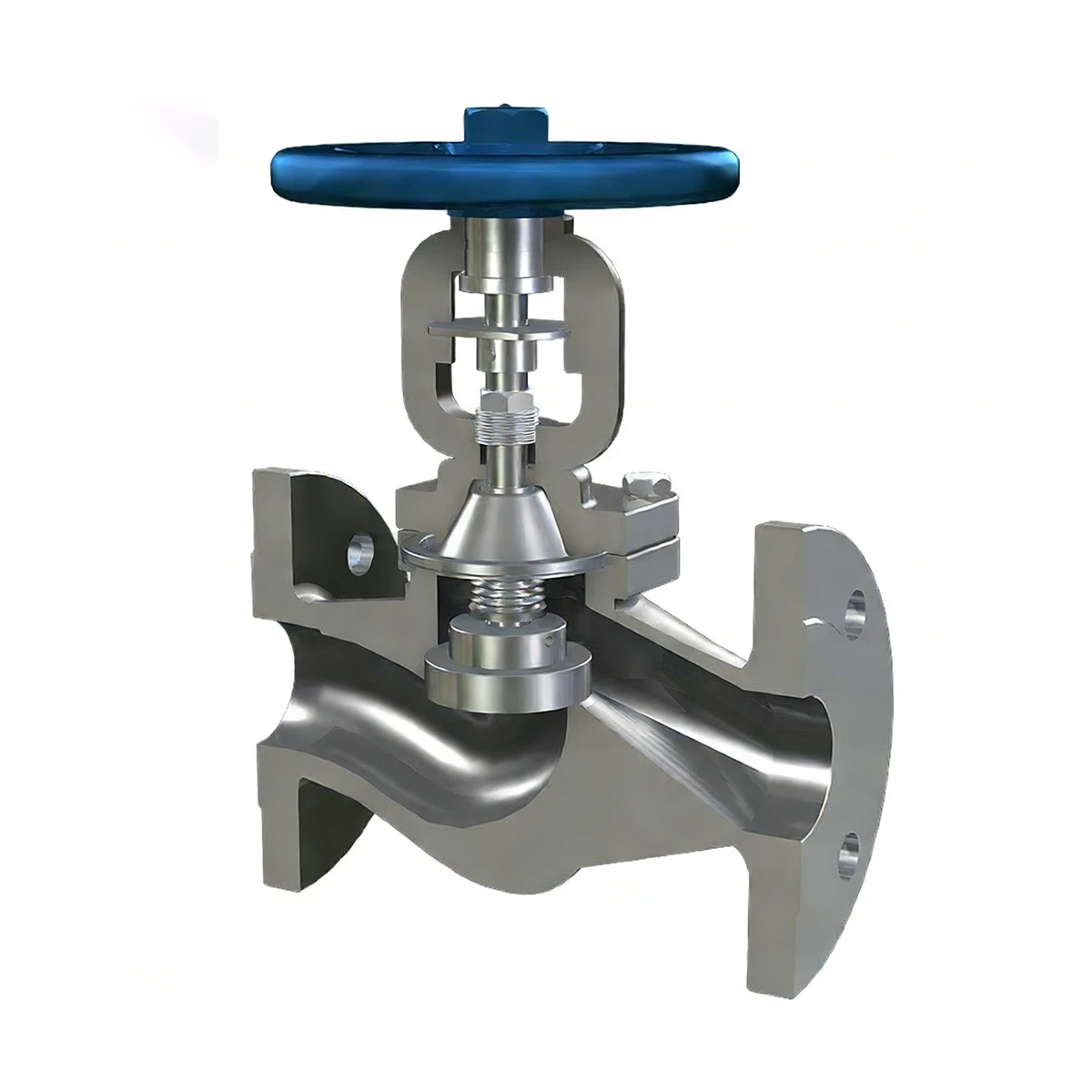

صمام الكرة الأرضية منفاخ DIN
تم تصميم صمام DIN Bellows Globe وفقًا لمعايير DIN ويستخدم على نطاق واسع في خطوط الأنابيب الصناعية التي لا تتطلب أي تسرب خارجي وأداء إغلاق موثوق. يعمل هيكل الختم المنفاخ على عزل الجذع بشكل فعال عن البيئة الخارجية، مما يمنع التسرب المتوسط ويضمن السلامة التشغيلية. بالمقارنة مع الصمامات الكروية التقليدية المعبأة بالغدة، توفر الصمامات المختومة المنفاخية عمر خدمة أطول، ومتطلبات صيانة أقل، وحماية بيئية معززة.
يعتبر الصمام مناسبًا للتحكم أو إغلاق الوسائط المختلفة، بما في ذلك البخار والزيت الحراري والماء الساخن والأمونيا والسوائل السامة والسوائل القابلة للاشتعال ووسائط العمليات الخطرة الأخرى. يتم تطبيقه على نطاق واسع في محطات الطاقة، والمعالجة الكيميائية، والصناعات البتروكيماوية، ومنشآت النفط والغاز، وأنظمة التدفئة المركزية، وخدمات المرافق الصناعية.
باعتبارنا شركة تصنيع صمامات ذات خبرة، فإننا نقدم خدمات OEM وODM شاملة لتلبية متطلبات المشاريع المتنوعة.
خيارات التخصيص:
تتوافق أنظمة التصنيع وإدارة الجودة لدينا مع المعايير الدولية ومتطلبات الصناعة:
مواصفات المعلمات
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية منفاخ DIN |
| معيار التصميم | الدين 3356 / إن 13709 |
| وجها لوجه القياسية | الدين إن 558 |
| شفة القياسية | الدين إن 1092-1 |
| تصنيف الضغط | PN16، PN25، PN40، PN63، PN100 |
| الحجم الاسمي | DN15 – DN400 |
| مادة الجسم | GS-C25، WCB، CF8، CF8M، CF3M، سبائك الصلب |
| مادة بونيه | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب |
| مادة منفاخ | SS304، SS316L، إنكونيل |
| مادة القرص | الفولاذ المقاوم للصدأ، سبائك الصلب |
| المواد الجذعية | SS304، SS316، SS410 |
| مادة المقعد | مقعد متكامل، تراكب الأقمار الصناعية |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +550 درجة مئوية |
| نهاية الاتصال | ذات حواف، ملحومة بعقب، ملحومة بالمقبس |
| عملية | عجلة يدوية، هوائية، كهربائية، تعمل بالعتاد |
| فئة التسرب | إن 12266 معدل أ |
| مواد التعبئة والتغليف | التعبئة الجرافيت |
| معيار الاختبار | إن 12266، أبي 598 |
| الوسائط المناسبة | البخار، الزيت الحراري، الماء الساخن، الغاز، السوائل الكيميائية |
| طلاء السطح | طلاء الايبوكسي / حسب الطلب |
| الشهادات المتاحة | ISO، CE، PED، TA-Luft، ISO 15848 |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
