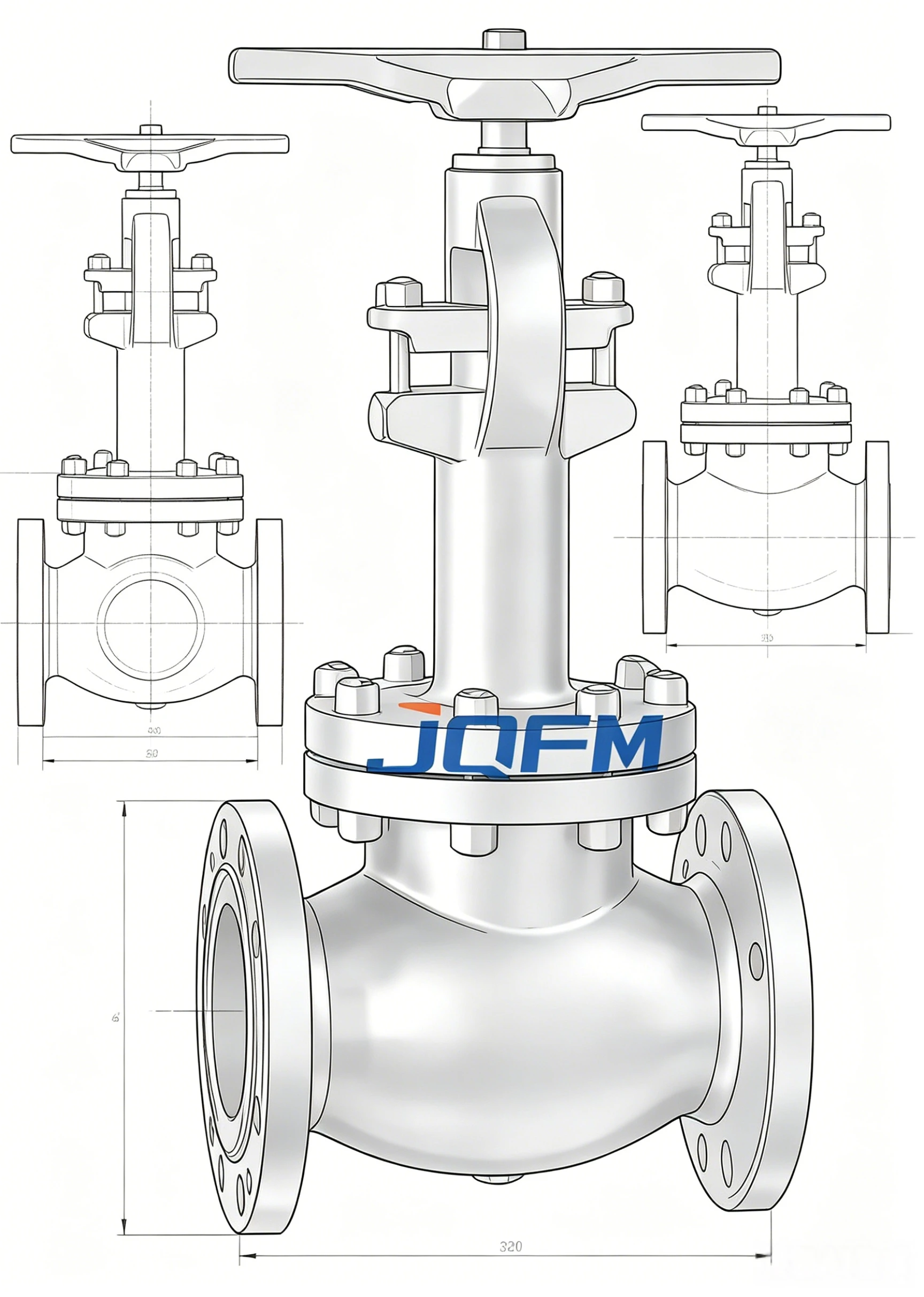

صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API
تم تصميم صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API للتعامل مع الغازات المسيلة والسوائل المبردة والسوائل ذات درجة الحرارة المنخفضة. يوفر هيكلها وحوافها المصنوعة من سبائك منخفضة الحرارة والمختارة خصيصًا صلابة ممتازة ومقاومة للتآكل. يضمن تصميم الصمام الكروي إحكام الغلق، والاختناق السلس، والحد الأدنى من التسرب، والتشغيل الآمن في ظل ظروف درجات الحرارة المنخفضة للغاية.
صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API
تم تصميم صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API للتطبيقات الصناعية التي تتطلب التحكم الآمن والدقيق في السوائل المبردة مثل الغاز الطبيعي المسال والنيتروجين السائل والأكسجين السائل وغيرها من السوائل ذات درجة الحرارة المنخفضة. تم تصميمه وفقًا لمعايير API 623 وAPI 602، ويتميز الصمام بجسم قوي، وختم عالي التكامل، وحركة قرص دقيقة من أجل اختناق سلس.
يمكن تشغيل الصمام يدويًا أو كهربائيًا ويدعم تخصيص OEM لمواد الجسم وأنواع المقاعد وأنماط الاتصال وخيارات المشغل لتلبية متطلبات العملية المبردة. ويضمن تركيبها الحد الأدنى من الانكماش الحراري، والتشغيل المستقر، وعمر الخدمة الطويل في ظل ظروف تحت الصفر.
يتم تصنيع واختبار صمامات API ذات درجة الحرارة المنخفضة وفقًا للمعايير الدولية:
صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API |
| الحجم الاسمي | DN15 – DN600 (½ بوصة – 24 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 1500 |
| مادة الجسم | LF2، LCB، الفولاذ المقاوم للصدأ 304/316، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| تقليم المواد | الفولاذ المقاوم للصدأ، سبيكة تتحمل درجات الحرارة المنخفضة، طبقة خارجية من الأقمار الصناعية |
| مادة المقعد | مقعد معدني / مقعد ناعم (PTFE، RPTFE) |
| نوع الاتصال | ذات حواف، بعقب اللحام، مترابطة |
| عملية | يدوي، كهربائي، هوائي |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +150 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | أبي 602، أبي 623، أسم B16.34 |
| الوسائط القابلة للتطبيق | الغاز الطبيعي المسال، النيتروجين السائل، الأكسجين، السوائل ذات درجة الحرارة المنخفضة |
صمام الكرة الأرضية ذو درجة الحرارة المنخفضة API
خطوط أنابيب السوائل المبردة، وصهاريج التخزين، وأنظمة النقل.
أنظمة التحكم في السوائل الكيميائية ذات درجات الحرارة المنخفضة والنيتروجين السائل والأكسجين.
التبريد المبرد، ومعالجة الغاز المسال، وأنظمة تبريد التوربينات.
التحكم في تدفق السوائل المبردة، ومحطات التبريد، وأنظمة التوزيع المبردة.
التحكم الدقيق في الغازات السائلة ووسائط درجة الحرارة تحت الصفر.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
