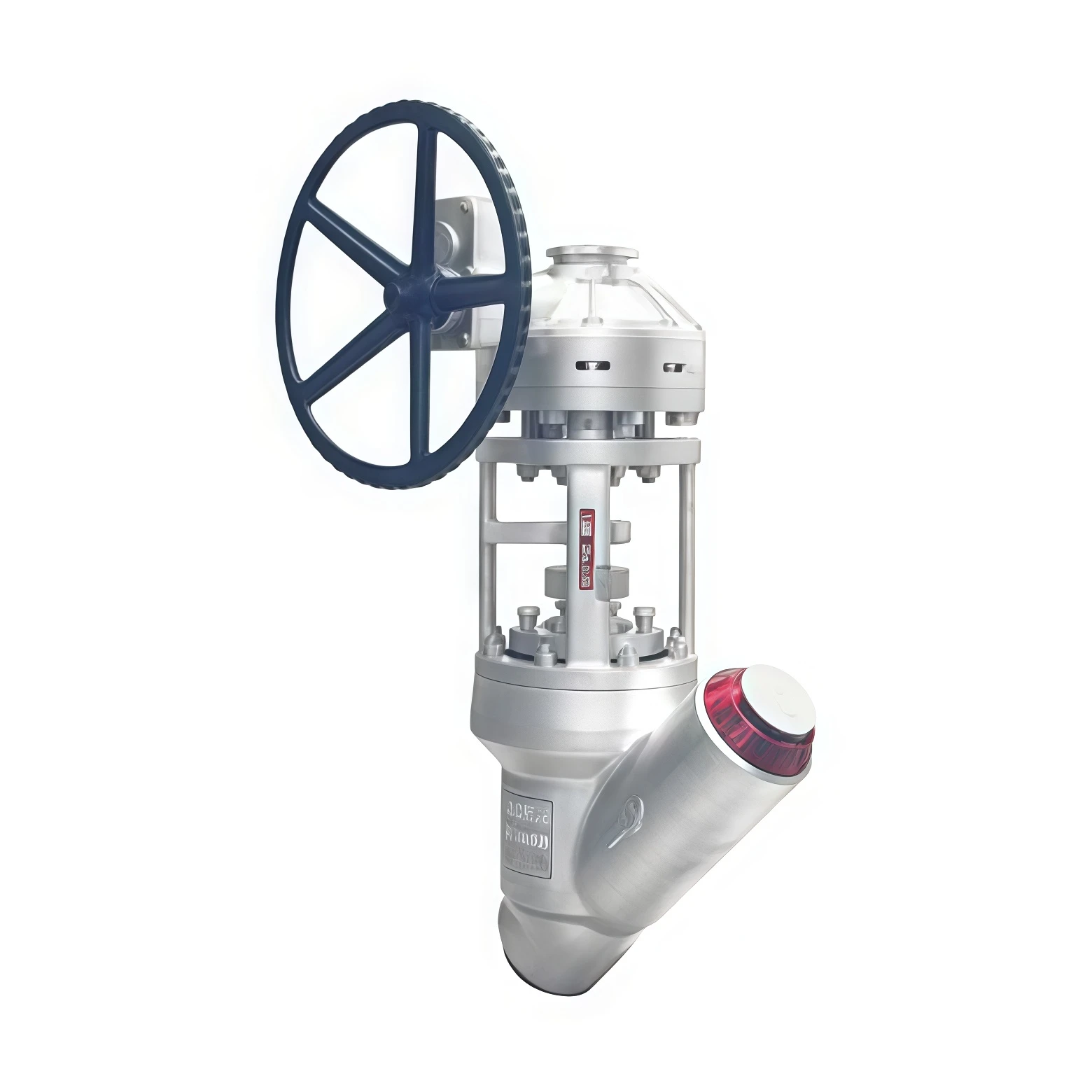

صمام الكرة الأرضية الأمريكي القياسي من النوع Y
يتميز الصمام الكروي من النوع Y بتصميم انسيابي على شكل حرف Y يقلل من مقاومة التدفق ويقلل من الاضطراب. إنه يوفر اختناقًا دقيقًا وإغلاقًا محكمًا في خطوط أنابيب السوائل والغاز والبخار. تم تصنيعه وفقًا للمعايير الأمريكية، فهو يضمن المتانة، وتحمل الضغط العالي، ومقاومة التآكل، وهو مناسب لتطبيقات التحكم في العمليات الصناعية الصعبة.
صمام الكرة الأرضية الأمريكي القياسي من النوع Y
تم تصميم الصمام العالمي القياسي الأمريكي من النوع Y لتحسين كفاءة التدفق والإغلاق الموثوق به في خطوط الأنابيب التي تحمل السوائل والغازات والبخار. يقلل جسمه على شكل حرف Y من انخفاض الضغط، ويخفف من التآكل، ويسمح بتدفق أكثر سلاسة مقارنةً بالصمامات الكروية التقليدية. إنها مصنوعة من الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو سبائك الفولاذ، فهي تقدم مقاومة ممتازة للتآكل ودرجة الحرارة.
يمكن تشغيل الصمام يدويًا أو كهربائيًا ويدعم تخصيص OEM للأحجام والمواد وأنواع الاتصال وتصميمات المقاعد وتكوينات المشغل. يعمل هذا التصميم على تحسين الأداء على المدى الطويل، ويقلل من احتياجات الصيانة، ويدعم التكامل في أنظمة التحكم في العمليات الآلية.
يتم تصنيع واختبار صمامات الكرة الأرضية القياسية الأمريكية من النوع Y وفقًا للمعايير الدولية:
صمام الكرة الأرضية الأمريكي القياسي من النوع Y
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية القياسي الأمريكي من النوع Y |
| الحجم الاسمي | DN15 – DN600 (½ بوصة – 24 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 1500 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الفولاذ المقاوم للصدأ على الوجهين |
| تقليم المواد | الفولاذ المقاوم للصدأ، سبائك الصلب، تراكب الأقمار الصناعية |
| مادة المقعد | مقعد معدني / مقعد ناعم (PTFE، RPTFE، NBR) |
| نوع الاتصال | ذات حواف، مترابطة، بعقب اللحام |
| عملية | يدوي، كهربائي، هوائي |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | أنسي / أسم B16.34، أبي 602 / 623 |
| الوسائط القابلة للتطبيق | الماء والبخار والنفط والغاز والسوائل الصناعية |
صمام الكرة الأرضية الأمريكي القياسي من النوع Y
توزيع البخار والتحكم في المكثفات وخطوط أنابيب مياه التغذية.
معالجة اختناق السوائل والغازات والتحكم في السوائل في أنظمة التكرير.
تنظيم التدفق، والإغلاق، وأنظمة خطوط الأنابيب الآلية.
التحكم في إمدادات المياه الصناعية وتوزيعها ومعالجتها.
أتمتة العمليات وأنظمة التبريد وشبكات توزيع السوائل.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
