صمام بوابة من الفولاذ المقاوم للصدأ
وصف الميزة
القطر الاسمي (DN) DN 15 (½ بوصة) إلى DN 600 (24 بوصة)؛ أحجام قابلة للتخصيص المتاحة
ينطبق الماء المتوسط، النفط، البخار، الغاز، الطين، المواد الكيميائية، الأغذية والمشروبات
درجة الحرارة المطبقة -20 درجة مئوية إلى 425 درجة مئوية (-4 درجة فهرنهايت إلى 800 درجة فهرنهايت)؛ الإصدارات ذات درجة الحرارة العالية تصل إلى 600 درجة مئوية والإصدارات المبردة لـ -196 درجة مئوية
الضغط الاسمي (PN) PN 10، PN 16، PN 25، PN 40، فئات ANSI 150، 300، 600، وما يصل إلى 2500 رطل لكل بوصة مربعة (172 بار) أو أكثر لتطبيقات الضغط العالي

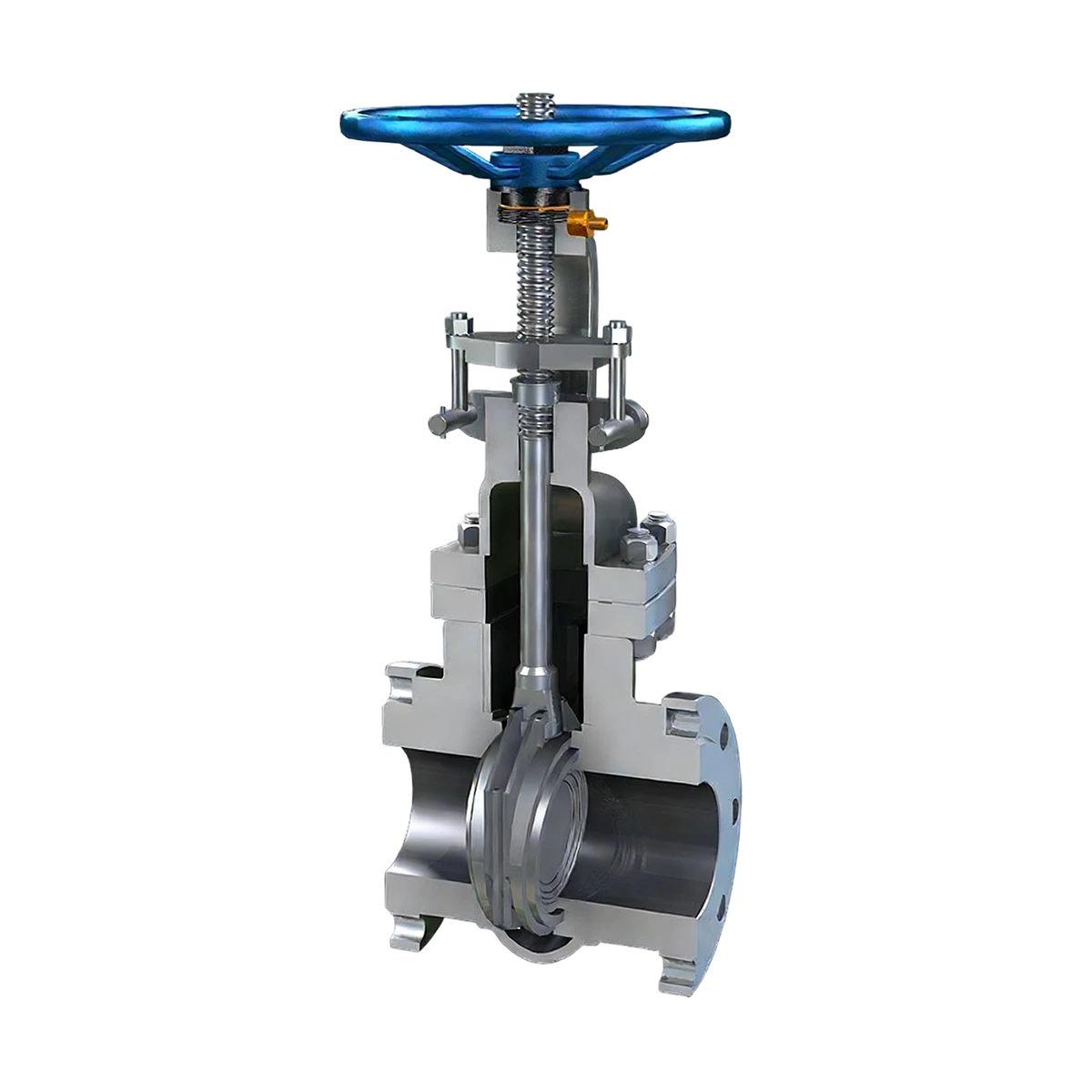

صمام بوابة من الفولاذ المقاوم للصدأ
صمام البوابة الفولاذي المقاوم للصدأ هو نوع من الصمامات المستخدمة لبدء أو إيقاف تدفق السائل أو الغاز في خط الأنابيب. على عكس الصمامات الأخرى، تعمل صمامات البوابة عن طريق رفع بوابة مسطحة أو إسفينية الشكل خارج مسار السائل. لقد تم تصميمها بشكل أساسي لخدمة التشغيل/الإيقاف، مما يوفر إغلاقًا محكمًا عند إغلاقها بالكامل والحد الأدنى من مقاومة التدفق عند فتحها بالكامل.
يضمن البناء المصنوع من الفولاذ المقاوم للصدأ مقاومة عالية للتآكل، والمتانة، والملاءمة لمجموعة واسعة من التطبيقات، بما في ذلك الماء والنفط والغاز والمواد الكيميائية والسوائل ذات درجات الحرارة العالية.
نقوم بتخصيص الصمامات حسب متطلبات العميل:
أبي 600/6D، أسم B16.34، أسم B16.10، أبي 598
CE، ISO، API، ABS، FM، UL، SIL، TS، EAC
مواصفات المعلمات
| المعلمة | مواصفة |
|---|---|
| مادة | SS304 / SS316 / SS316L |
| تصنيف الضغط | أنسي 150-2500 / PN16-PN250 |
| نطاق درجة الحرارة | -29 درجة مئوية إلى 600 درجة مئوية |
| نهاية الاتصال | ذات حواف / مترابطة / ملحومة |
| نوع الجذعية | صاعد / غير صاعد |
| عملية | عقارب / كهربائي / هوائي |
| تصميم الجسم | إسفين صلب / إسفين مرن |
| وجها لوجه القياسية | أنسي B16.10 / أبي 600 |
| معيار شفة | أنسي B16.5 / EN1092-1 |
| لا. | اسم الجزء | سلسلة الكربون الصلب | سلسلة الفولاذ المقاوم للصدأ | سلسلة سبائك الصلب | سلسلة الصلب ذات درجة الحرارة المنخفضة |
|---|---|---|---|---|---|
| 1 | جسم | ASTM A216 GR WCB | أستم A351 GR CF8 | ASTM A217 GR WC6 | ASTM A352 GR LCB |
| 2 | إسفين | ASTM A216 GR WCB | أستم A351 GR CF8 | ASTM A217 GR WC6 | ASTM A352 GR LCB |
| 3 | مقعد | أستم A105 | / | أستم A182 جي آر F304 | أستم A182 جي آر F304 |
| 4 | طوقا | الجرافيت الناعم + SS304 | |||
| 5 | بندق | أستم A194 GR 2H | ASTM A194 GR B8 | أستم A194 جي آر 4 | ASTM A194 GR B8 |
| 6 | مسمار الترباس | أستم A193 غرام B7 | أستم A193 GR B8 | أستم A193 غرام B7 | أستم A193 GR B8 |
| 7 | المقعد الخلفي | ASTM A182 GR F6a | أستم A182 جي آر F304 | أستم A182 جي آر F304 | أستم A182 جي آر F304 |
| 8 | التعبئة | الجرافيت الناعم | |||
| 9 | غطاء محرك السيارة | ASTM A216 GR WCB | أستم A351 GR CF8 | ASTM A217 GR WC6 | ASTM A352 GR LCB |
| 10 | دبوس | أستم A194 GR 2H | أستم A276 نوع 304 | أستم A276 نوع 410 | أستم A276 نوع 304 |
| 11 | جلبة التعبئة | ASTM A182 GR F6a | أستم A276 نوع 304 | ASTM A182 GR F6a | أستم A276 نوع 304 |
| 12 | غدة | ASTM A216 GR WCB | أستم A182 GR CF8 | ASTM A216 GR WCB | ASTM A182 GR LCB |
| 13 | ييبولت | أستم A193 غرام B7 | أستم A193 GR B8 | أستم A193 غرام B7 | أستم A193 GR B8 |
| 14 | الجوز ييبولت | أستم A194 GR 2H | أستم A193 GR B8 | أستم A194 جي آر 4 | أستم A193 GR B8 |
| 15 | نير | ASTM A216 GR WCB | أستم A351 GR CF8 | ASTM A216 GR WCB | ASTM A352 GR LCB |
| 16 | ينبع | ASTM A276 GR WCB | أستم A276 نوع 304 | أستم A182 جي آر F22 | أستم A276 نوع 304 |
| 17 | الجوز الجذعية | أستم B148 أونس C95600 | أستم B148 أونس C95600 | أستم B148 أونس C95600 | أستم B148 أونس C95600 |
| 18 | تحمل | سبائك النحاس | |||
| 19 | كأس الشحوم | سبائك النحاس | |||
| 20 | تحمل التجنيب | أستم A108 جي آر 1020 | أستم A108 جي آر F304 | أستم A108 جي آر 1020 | أستم A108 جي آر F304 |
| 21 | عقارب | أستم A197 | أستم A197 | أستم A197 | أستم A197 |
| 22 | الجوز عقارب | أستم A108 جي آر 1020 | أستم A108 جي آر F304 | أستم A108 جي آر 1020 | أستم A108 جي آر F304 |
تطبيقات الصناعة
| صناعة | التطبيقات النموذجية | وصف |
|---|---|---|
| النفط والبتروكيماويات | نقل النفط وخطوط أنابيب البتروكيماويات | يوفر الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل وأداء إيقاف موثوق في ظل ظروف درجة الحرارة العالية والضغط العالي. |
| توليد الطاقة | خطوط أنابيب مياه التبريد، خطوط البخار | مناسبة لخدمة البخار ذات درجة الحرارة العالية وأنظمة المياه المتداولة. |
| تحلية المياه والهندسة البحرية | خطوط أنابيب نقل مياه البحر | مقاومة ممتازة للتآكل بالمياه المالحة. |
| الغذاء والدواء | أنظمة تنقية المياه، نقل السوائل الصيدلانية | يضمن الفولاذ المقاوم للصدأ التشغيل الصحي والمقاومة الفائقة للتآكل. |
| المياه البلدية ومياه الصرف الصحي | إمدادات مياه الشرب، وأنظمة معالجة مياه الصرف الصحي | تعمل معايير ANSI على تسهيل التوافق مع أنظمة الأنابيب الموجودة. |
| اللب والورق / النسيج | خطوط نقل المواد الكيميائية، خطوط أنابيب البخار | مقاوم للوسائط الحمضية والقلوية، مما يجعله مناسبًا لعزل سوائل العمليات. |
| الغاز الطبيعي والغاز الطبيعي المسال | خطوط أنابيب نقل الغاز | يوفر أداء إغلاق موثوقًا به في تطبيقات الغاز عالي الضغط. |
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
