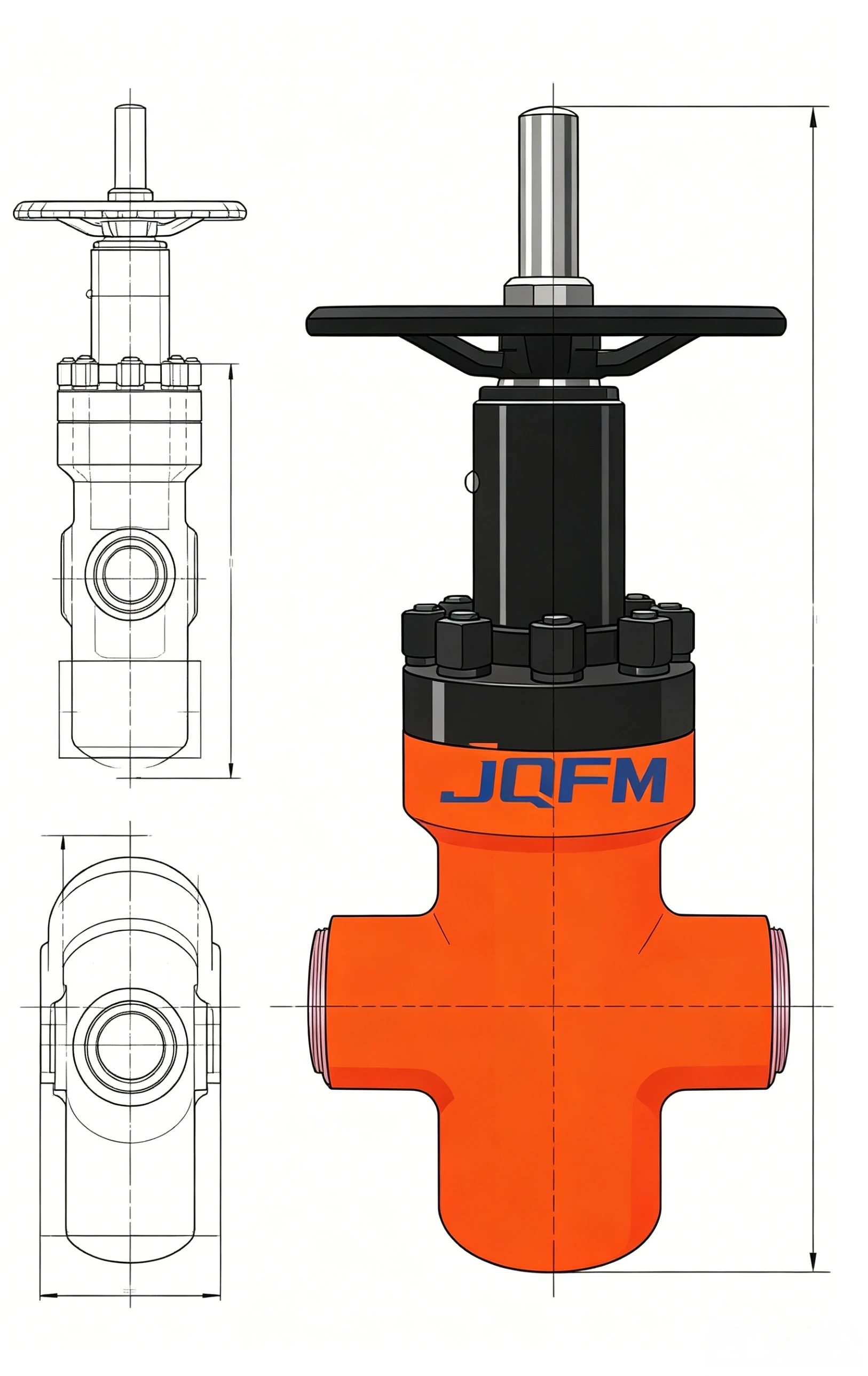

صمام البوابة الموازية
تم تصميم صمام البوابة المتوازية لخطوط الأنابيب التي تتطلب تحكمًا دقيقًا في التدفق وإغلاقًا مانعًا للتسرب. يضمن هيكل البوابة المتوازية إحكام الغلق، وتقليل عزم دوران التشغيل، وتوزيع الضغط الموحد. مناسب للمياه والنفط والغاز والبخار والوسائط الكيميائية، فهو يوفر أداءً مستقرًا وصيانة منخفضة وعمر خدمة ممتدًا في التطبيقات الصناعية كثيرة المتطلبات.
صمام البوابة الموازية
يتميز صمام البوابة المتوازية بتصميم بوابة كاملة الانزلاق ومتوازية توفر إحكامًا موثوقًا ثنائي الاتجاه. تضمن بوابتها المسطحة والمتوازية توزيعًا موحدًا للحمل وتقلل من تآكل المقاعد، مما يجعلها مثالية لتطبيقات الضغط العالي ودرجات الحرارة العالية.
مصنوع من الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الفولاذ، أو الفولاذ المطروق، يوفر الصمام قوة ممتازة ومقاومة للتآكل. يمكن دمج المحركات اليدوية أو الكهربائية أو الهوائية أو الهيدروليكية للتحكم الآلي.
صمام البوابة الموازية
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام البوابة الموازية |
| الحجم الاسمي | DN50 – DN1200 (2 بوصة – 48 بوصة) |
| تصنيف الضغط | PN10 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الصلب مزورة |
| مادة البوابة | الفولاذ المقاوم للصدأ، سبائك الصلب، الصلب المزدوج |
| مادة المقعد | مقعد ناعم / مقعد معدني |
| نوع الاتصال | ذات حواف، بعقب ملحومة |
| عملية | يدوي، كهربائي، هوائي، هيدروليكي |
| نطاق درجة الحرارة | -46 درجة مئوية إلى +550 درجة مئوية |
| نوع الختم | الختم ثنائي الاتجاه |
| معيار التسرب | API 598 / ISO 5208 الفئة أ |
| معيار التصميم | API 6D، API 600، ASME B16.34 |
| الوسائط القابلة للتطبيق | الماء والنفط والغاز والبخار والمواد الكيميائية |
صمام البوابة الموازية
يستخدم في أنظمة النقل والتجميع والتكرير من أجل العزل الموثوق والتحكم في الضغط.
يتم تطبيقه في وحدات المعالجة الكيميائية وخطوط أنابيب السوائل الصناعية ومرافق التكرير.
مناسبة لإمدادات المياه البلدية وشبكات المياه الصناعية ومحطات الضخ.
يستخدم في مياه تغذية الغلايات ومياه التبريد وأنظمة البخار عالي الضغط.
مثالية للتعدين والمعادن والمصانع الكيماوية وخطوط أنابيب السوائل الصناعية الأخرى.
يدعم أنظمة SCADA/DCS للتحكم الآلي في خطوط الأنابيب.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
