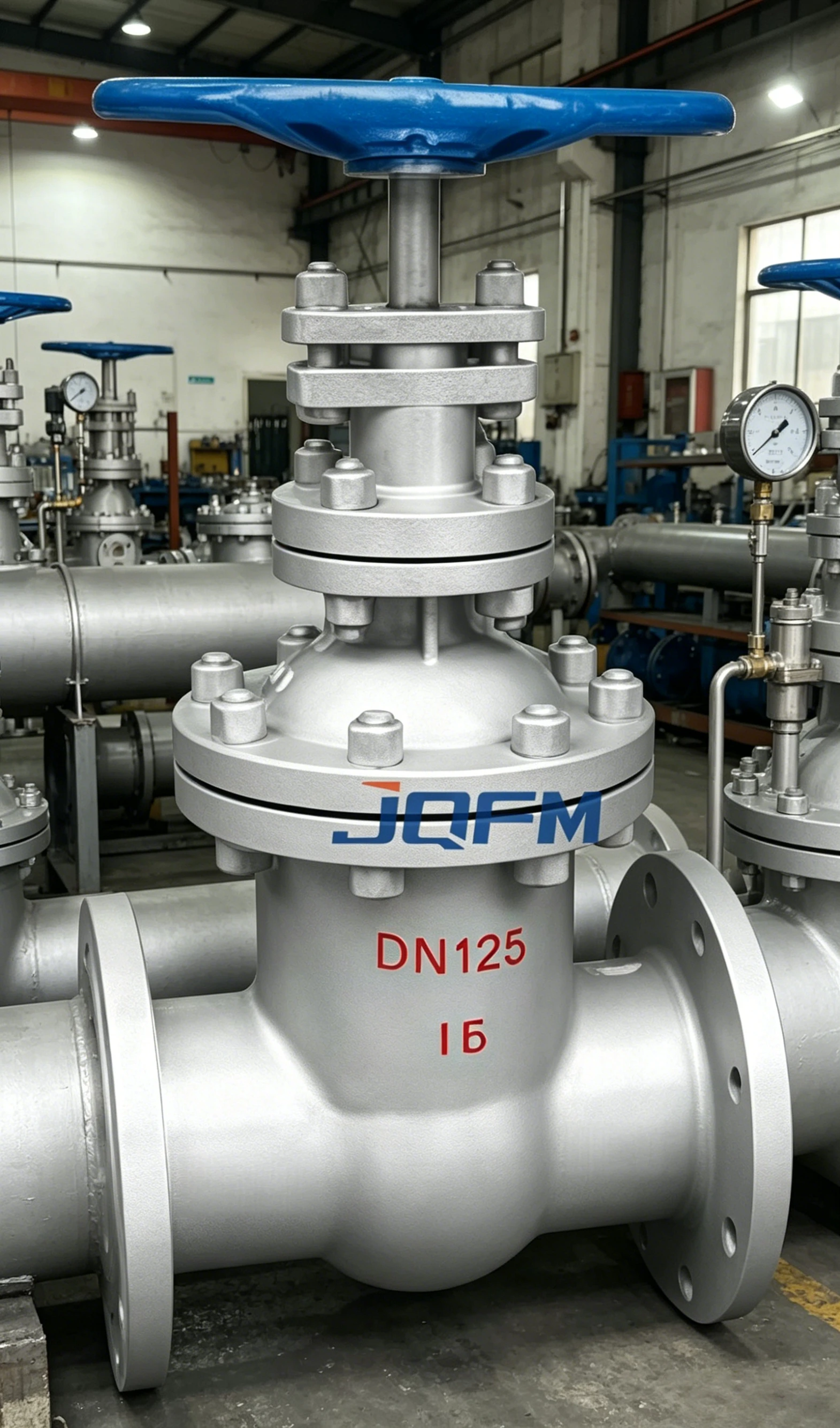

صمام البوابة الجذعية غير الصاعد
يتميز صمام البوابة الجذعية غير الصاعدة بتصميم جذعي داخلي يمنع حركة الجذع الرأسية أثناء التشغيل، مما يجعله مثاليًا للمنشآت المحصورة. إنه يوفر مقاومة منخفضة للتدفق، وأداء إيقاف يمكن الاعتماد عليه، ومقاومة للتآكل، ومتطلبات صيانة منخفضة لتطبيقات المياه والنفط والغاز والسوائل الصناعية.
صمام البوابة الجذعية غير الصاعد
تم تصميم صمام البوابة الجذعية غير الصاعدة للتطبيقات التي تكون فيها مساحة التثبيت محدودة ويتطلب عزل التدفق الموثوق. على عكس الصمامات الجذعية الصاعدة، يدور الجذع داخليًا دون أن يمتد فوق العجلة اليدوية، مما يجعله مناسبًا للمنشآت الموجودة تحت الأرض، وأنظمة توزيع المياه، والمنشآت الصناعية المدمجة.
تم تصنيع هذه الصمامات من الفولاذ الكربوني عالي الجودة، والحديد المرن، والفولاذ المقاوم للصدأ، ومواد سبائك الصلب، وتوفر قوة ميكانيكية ممتازة، وموثوقية الختم، ومقاومة التآكل. يضمن تصميم المنفذ الكامل الحد الأدنى من فقدان الضغط وتدفق السوائل بكفاءة.
تُستخدم صمامات البوابة الجذعية غير الصاعدة على نطاق واسع في شبكات إمدادات المياه البلدية، ومرافق معالجة مياه الصرف الصحي، وأنظمة الحماية من الحرائق، وخطوط أنابيب النفط والغاز، وتطبيقات العمليات الصناعية.
باعتبارنا مصنعًا محترفًا للصمامات، فإننا نقدم حلول OEM وODM كاملة.
يتم تصنيع واختبار جميع صمامات البوابة الجذعية غير الصاعدة وفقًا لمعايير الجودة العالمية.
صمام البوابة الجذعية غير الصاعد
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام البوابة الجذعية غير الصاعدة |
| نوع الصمام | صمام البوابة غير الصاعد (NRS). |
| نطاق الحجم | DN50–DN1200 (2 بوصة – 48 بوصة) |
| تصنيف الضغط | PN10، PN16، PN25، PN40 |
| فئة أنسي | 125، 150، 300 |
| مادة الجسم | حديد الدكتايل، الحديد الزهر، الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| مادة القرص | حديد الدكتايل / الفولاذ المقاوم للصدأ |
| المواد الجذعية | الفولاذ المقاوم للصدأ SS304 / SS316 |
| نوع المقعد | مقعد ناعم / مقعد معدني |
| نوع الاتصال | ذات حواف، وصلة ميكانيكية |
| نوع العملية | عقارب، جير، كهربائي، هوائي |
| طلاء | طلاء الايبوكسي (FBE) |
| نطاق درجة الحرارة | -10 درجة مئوية إلى +120 درجة مئوية (مقعد ناعم) |
| معيار التصميم | عوا C509، عوا C515، دين، بكالوريوس |
| معيار الاختبار | أبي 598، إن 12266 |
| معيار التسرب | صفر تسرب متاح |
| الوسائط القابلة للتطبيق | المياه، مياه الصرف الصحي، النفط، الغاز |
| نوع التثبيت | تحت الأرض / داخلي / خارجي |
| الحماية من التآكل | متاح |
صمام البوابة الجذعية غير الصاعد
خطوط أنابيب نقل المياه، شبكات التوزيع، محطات الضخ.
شبكات الصرف الصحي، شبكات الصرف الصحي، مرافق المعالجة.
خطوط أنابيب مكافحة الحرائق، شبكات الحنفيات، أنظمة الرش.
خطوط أنابيب المرافق، ومحطات التخزين، وأنظمة العمليات غير الحرجة.
توزيع المياه الزراعية، إدارة الخزانات، شبكات القنوات.
خطوط أنابيب العمليات العامة، وأنظمة مياه التبريد، وخدمات المرافق.
شبكات الأنابيب تحت الأرض، المشاريع الهندسية البلدية.
أنظمة تداول مياه التبريد وخطوط أنابيب الخدمة المساعدة.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
