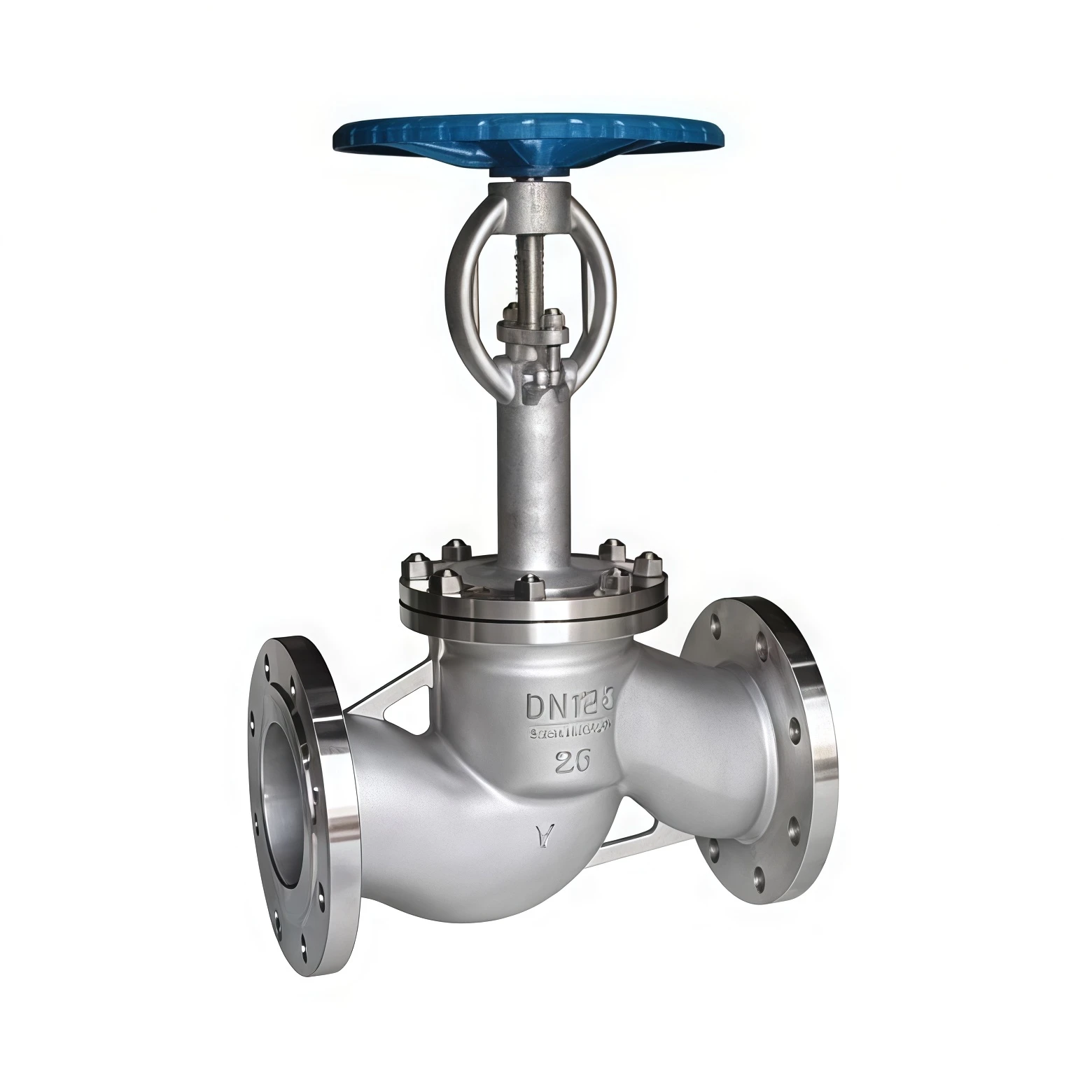

صمام الكرة الأرضية ذو درجة حرارة منخفضة
تم تصميم الصمام الكروي ذو درجة الحرارة المنخفضة خصيصًا للتطبيقات المبردة التي تشمل الغاز الطبيعي المسال والنيتروجين السائل والأكسجين السائل والسوائل الأخرى ذات درجة الحرارة المنخفضة. يتميز الصمام بهيكل غطاء محرك ممتد وأسطح إحكام مُصنعة بدقة، ويمنع الصمام تجميد الجذع ويضمن التشغيل الموثوق به، والإغلاق المحكم، وعمر الخدمة الطويل في ظل ظروف درجات الحرارة القصوى.
صمام الكرة الأرضية ذو درجة حرارة منخفضة
تم تصميم صمام الكرة الأرضية ذو درجة الحرارة المنخفضة لتوفير تحكم دقيق في التدفق وعزل يمكن الاعتماد عليه في الأنظمة المبردة. يعمل تصميم غطاء المحرك الممتد على تقليل انتقال الحرارة من البيئة إلى السائل المبرد مع حماية منطقة التعبئة من التعرض لدرجات الحرارة المنخفضة.
مصنوع من الفولاذ المقاوم للصدأ عالي الجودة ومواد مبردة، ويحافظ الصمام على خصائص ميكانيكية ممتازة عند درجات حرارة منخفضة تصل إلى -196 درجة مئوية. يسمح هيكل الصمام الكروي بتنظيم الاختناق والتدفق بشكل دقيق مع ضمان أداء الختم الموثوق.
يُستخدم على نطاق واسع في مصانع الغاز الطبيعي المسال، وإنتاج الغاز الصناعي، ووحدات فصل الهواء، ومرافق البتروكيماويات، وأنظمة التخزين المبردة، ويلبي هذا الصمام المعايير الدولية الصارمة للخدمة في درجات الحرارة المنخفضة.
يتم تصنيع واختبار صمامات الكرة الأرضية ذات درجة الحرارة المنخفضة الخاصة بنا وفقًا لمعايير الصمامات المبردة الدولية.
صمام الكرة الأرضية ذو درجة حرارة منخفضة
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الكرة الأرضية ذو درجة الحرارة المنخفضة |
| الحجم الاسمي | DN15 – DN600 (½ بوصة – 24 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | SS304، SS316، CF8، CF8M، دوبلكس الفولاذ المقاوم للصدأ |
| مادة القرص | الفولاذ المقاوم للصدأ، تراكب الأقمار الصناعية |
| مادة المقعد | الفولاذ المقاوم للصدأ، سبائك صلبة |
| نوع الاتصال | ذات حواف، بعقب اللحام، لحام المقبس، مترابطة |
| عملية | يدوي، هوائي، كهربائي، يعمل بالعتاد |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +80 درجة مئوية |
| نوع بونيه | غطاء محرك السيارة المبرد الممتد |
| معيار التسرب | أبي 598 |
| معيار التصميم | أبي 623، أبي 602، بس 6364 |
| الوسائط القابلة للتطبيق | الغاز الطبيعي المسال، LOX، LIN، LAR، الإيثيلين، السوائل المبردة |
صمام الكرة الأرضية ذو درجة حرارة منخفضة
يستخدم في محطات تسييل الغاز الطبيعي المسال، وصهاريج التخزين، ومحطات التحميل، وأنظمة النقل.
مناسبة للأكسجين السائل (LOX)، والنيتروجين السائل (LIN)، والأرجون السائل (LAR)، ووحدات فصل الهواء.
يتم تطبيقه في أنظمة معالجة الإيثيلين والبروبان والهيدروكربونات ذات درجات الحرارة المنخفضة.
يوفر عزلًا موثوقًا وتنظيم التدفق لصهاريج التخزين المبردة وأنظمة التوزيع.
تستخدم في أنظمة التبريد المبردة ومرافق معالجة الغاز المتخصصة.
مناسبة للأكسجين السائل وأنظمة معالجة الوقود المبرد.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
