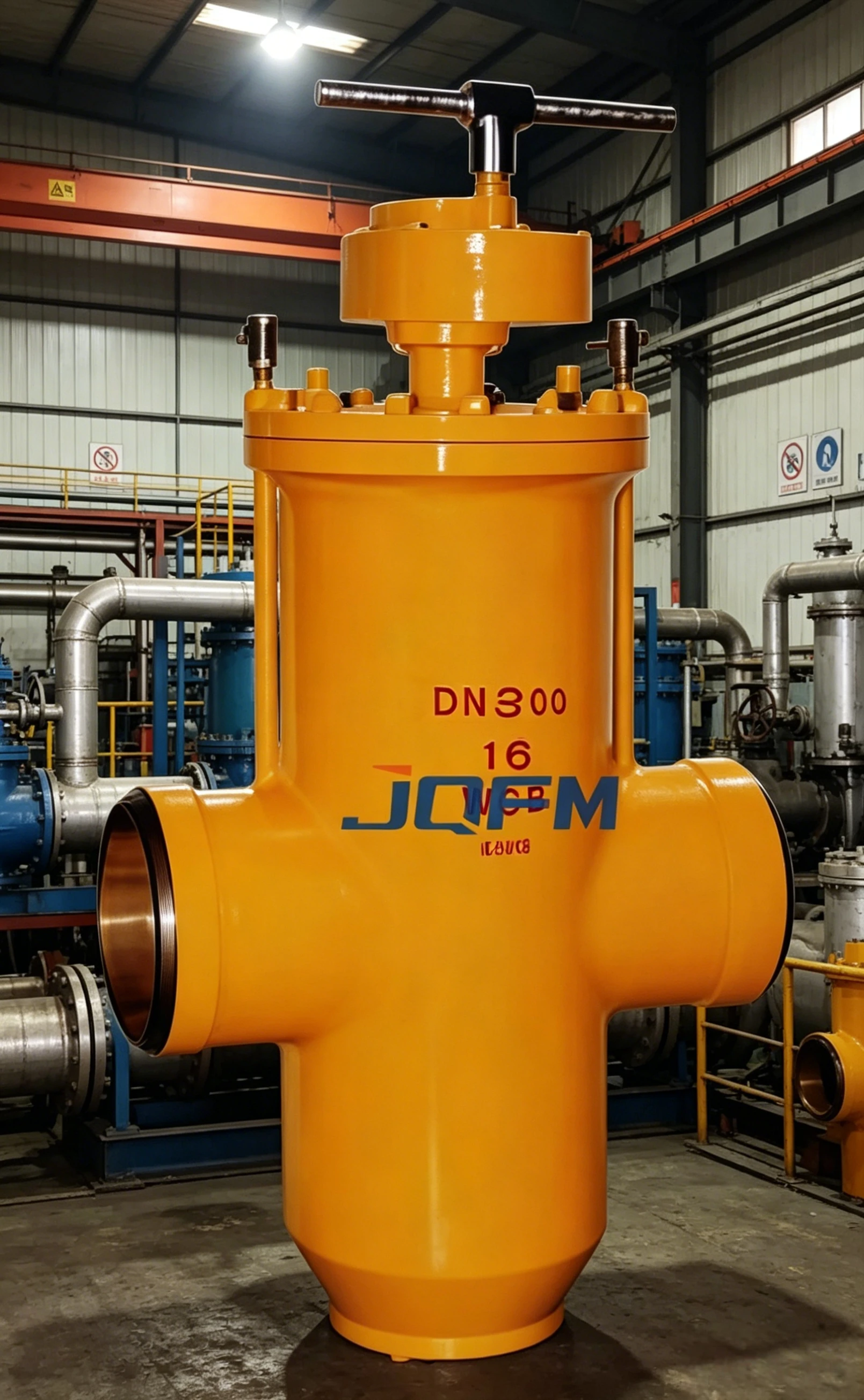

ارتفاع ضغط الغاز صمام البوابة المسطحة
تم تصميم صمام البوابة المسطحة للغاز عالي الضغط ليتطلب تطبيقات نقل وتوزيع الغاز. تتميز بتصميم بوابة لوحية كاملة المنافذ وأسطح مانعة للتسرب مصنوعة بدقة، مما يضمن فقدان الضغط المنخفض، وختم ثنائي الاتجاه يمكن الاعتماد عليه، وتشغيل آمن في ظل ظروف الضغط العالي. مثالية لخطوط أنابيب الغاز الطبيعي، ومحطات الضغط، ومرافق الغاز الطبيعي المسال، ومصانع البتروكيماويات.
ارتفاع ضغط الغاز صمام البوابة المسطحة
تم تصميم صمام البوابة المسطحة للغاز عالي الضغط خصيصًا لأنظمة خطوط أنابيب الغاز الطبيعي والغاز الصناعي التي تعمل تحت ضغط عالٍ. يعمل تصميم التجويف الكامل عبر القناة على تقليل مقاومة التدفق مع السماح بعمليات التقطيع لصيانة خطوط الأنابيب.
تم تصنيع الصمام من الفولاذ المطروق عالي القوة، أو الفولاذ الكربوني، أو مواد الفولاذ المقاوم للصدأ، ويوفر قدرة استثنائية على تحمل الضغط ومقاومة التآكل. يضمن هيكل الختم المتقدم أداءً مانعًا للتسرب، مما يجعله مناسبًا للبنية التحتية الهامة لنقل الغاز.
باعتبارنا مصنعًا محترفًا للصمامات، فإننا نقدم خدمات OEM وODM شاملة لمشاريع خطوط أنابيب الغاز العالمية.
يتم تصنيع واختبار صمامات البوابة المسطحة للغاز عالي الضغط وفقًا للمعايير الدولية.

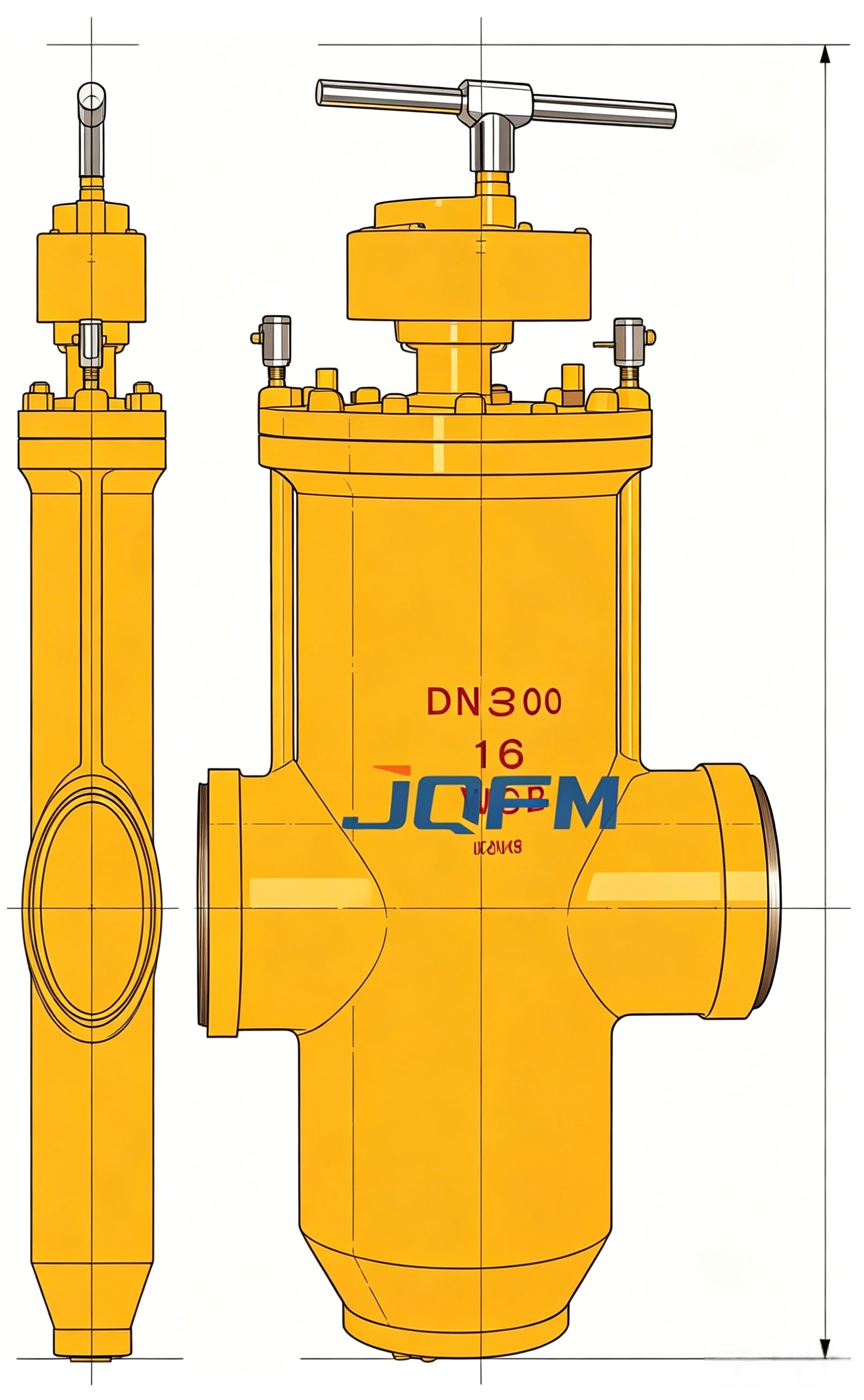

ارتفاع ضغط الغاز صمام البوابة المسطحة
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | ارتفاع ضغط الغاز صمام البوابة المسطحة |
| الحجم الاسمي | DN50 – DN1200 (2 بوصة – 48 بوصة) |
| تصنيف الضغط | PN100 – PN420 |
| فئة أنسي | فئة 600 – فئة 2500 |
| مادة الجسم | الصلب مزورة، الكربون الصلب، الفولاذ المقاوم للصدأ |
| مادة البوابة | الفولاذ المقاوم للصدأ، سبائك الصلب |
| مادة المقعد | مقعد ناعم / مقعد معدني |
| نوع الاتصال | ذات حواف، بعقب ملحومة |
| عملية | يدوي، كهربائي، هوائي، هيدروليكي |
| نطاق درجة الحرارة | -46 درجة مئوية إلى +200 درجة مئوية |
| نوع الختم | الختم ثنائي الاتجاه |
| معيار التسرب | API 598 / ISO 5208 الفئة أ |
| معيار التصميم | API 6D، API 600، ASME B16.34 |
| تصميم آمن ضد الحرائق | API 607 / API 6FA اختياري |
| تصميم قابل للحمل | نعم |
| الوسائط القابلة للتطبيق | الغاز الطبيعي، الغاز الطبيعي المسال، غاز البترول المسال، الغاز الصناعي |
ارتفاع ضغط الغاز صمام البوابة المسطحة
يستخدم في أنظمة نقل الغاز الطبيعي ذات الضغط العالي لمسافات طويلة والتي تتطلب إيقافًا موثوقًا وفقدانًا منخفضًا للضغط.
مناسبة لمحطات الضاغط ومحطات تنظيم الضغط ومرافق قياس الغاز.
يتم تطبيقه في محطات استقبال الغاز الطبيعي المسال، ومرافق تخزين الغاز، وأنظمة توزيع الغاز المسال.
يستخدم على نطاق واسع في أنظمة التجميع، ومصانع المعالجة، وخطوط أنابيب نقل الغاز في حقول النفط.
مناسبة لنقل الغاز الصناعي، ومعالجة الهيدروكربونات، وأنظمة مرافق التكرير.
يوفر عزلًا وتحكمًا آمنًا للبنية التحتية لنقل الغاز الطبيعي وتوزيعه.
مثالية لبناء خطوط أنابيب الغاز واسعة النطاق، ومشاريع نقل الطاقة، وأنظمة المرافق الحيوية.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
