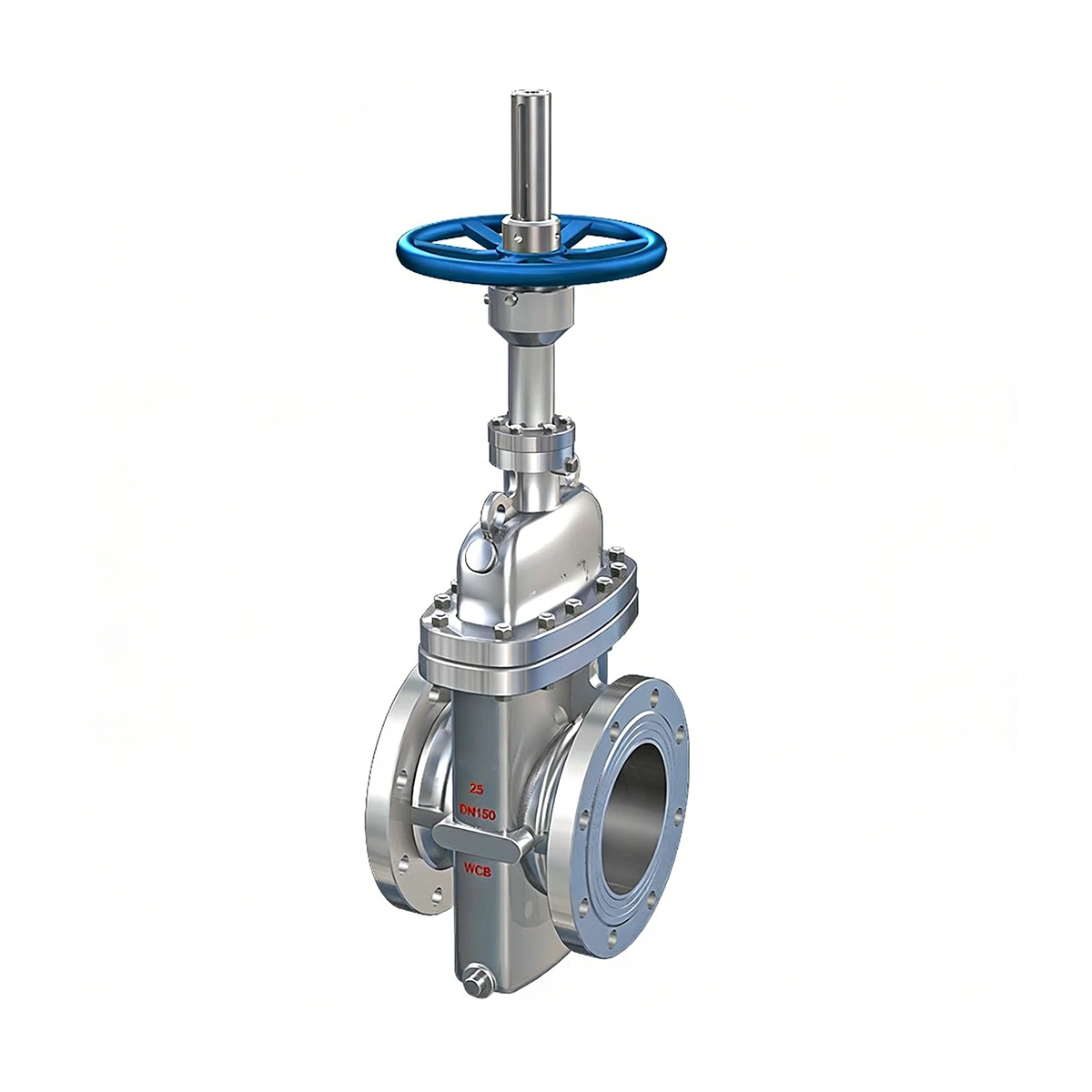

صمام البوابة المسطحة
القطر الاسمي: 2 "~ 48"
الضغط الاسمي: 150 ~ 2500 رطل
الوسائط: الماء، البخار، النفط، الغاز، المواد الكيميائية
نطاق درجة الحرارة: ≥ 800 درجة مئوية
نظرة عامة على المنتج
الصمام البوابة المسطحةهو صمام صناعي عالي الأداء مصمم للعزل الدقيق في خطوط الأنابيب التي تحمل الماء أو البخار أو الزيت أو الغاز أو سوائل العمليات الأخرى. يضمن تصميم البوابة المسطحة إحكامًا موثوقًا به وتقليل انخفاض الضغط وتشغيلًا سلسًا. تم تصنيع هذا الصمام بمواد عالية الجودة، وهو مناسب للتطبيقات الصعبة، بما في ذلك البيئات ذات درجة الحرارة العالية والضغط العالي والبيئات المسببة للتآكل.
تُستخدم صمامات البوابة المسطحة على نطاق واسع في الأنظمة البتروكيماوية وتوليد الطاقة والأنظمة البحرية والصناعية. إنها تتوافق مع المعايير الدولية، مما يضمن التوافق مع ANSI، وASME، وAPI، وغيرها من المواصفات المعترف بها عالميًا.
نحن نقدم كاملخدمات تصنيع المعدات الأصلية/تصنيع التصميم الشخصي، وتلبية المواصفات الدقيقة للعملاء الصناعيين، بما في ذلك العلامات التجارية الخاصة والمواد المخصصة ومعايير الامتثال الإقليمية.
| عنصر التخصيص | الخيارات / النطاق |
|---|---|
| حجم الصمام | DN15 – DN1200 (½ بوصة – 48 بوصة) |
| تصنيف الضغط | أنسي / أسم فئة 150-2500 |
| مواد الجسم والديكور | الكربون الصلب، سبائك الصلب، الفولاذ المقاوم للصدأ، دوبلكس / سوبر دوبلكس |
| نوع المقعد | مقعد معدني، ختم ناعم، تصميمات هجينة |
| نهاية الاتصال | الترددات اللاسلكية، RTJ، FF، BW، SW |
| يشتغل | يدوي، تروس، كهربائي، هوائي، هيدروليكي |
| طلاء والانتهاء | إيبوكسي، طلاء عالي الحرارة، C5-M، طلاء مخصص |
| التوثيق | MTC EN10204 3.1، PMI، RT، UT، فحص الطرف الثالث |
| شهادة | CE، ISO، API، ABS، FM، UL، SIL، TS، EAC |
| العلامة التجارية | شعار مخصص ولوحة الاسم |
| التعبئة والتغليف | تغليف بمعايير التصدير، وحماية ضد التآكل |
تشمل خدمات تصنيع المعدات الأصلية:
مواصفات المعلمات
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | صمام البوابة المسطحة |
| تصميم الصمام | بوابة مسطحة، تجويف كامل |
| نوع الاتصال | ذات حواف، بعقب اللحام، لحام المقبس |
| نطاق الحجم | DN15 – DN1200 (½ بوصة – 48 بوصة) |
| تصنيف الضغط | أنسي / أسم فئة 150-2500 |
| معيار التصميم | أسم B16.34، أبي 600، بس 1414 |
| وجها لوجه القياسية | أسم B16.10 |
| شفة القياسية | أسم B16.5، أسم B16.47 |
| معيار الاختبار | أبي 598، إسو 5208 |
| مواد الجسم | WCB، WC6، WC9، C5، C12A، CF8، CF8M، دوبلكس الفولاذ المقاوم للصدأ |
| مواد القطع | 13Cr، F6a، الأقمار الصناعية، SS304، SS316 |
| درجة حرارة التشغيل | حتى 600 درجة مئوية (1112 درجة فهرنهايت) |
| الوسائط القابلة للتطبيق | البخار والماء والنفط والغاز والزيت الحراري والسوائل المسببة للتآكل وغير المسببة للتآكل |
| نوع الختم | من المعدن المسطح إلى المعدن، ختم ناعم اختياري |
| عملية | يدوي، جير، كهربائي، هوائي |
| فئة التسرب | API 598، الفئة الرابعة/الخامسة |
المزايا الرئيسية:
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
