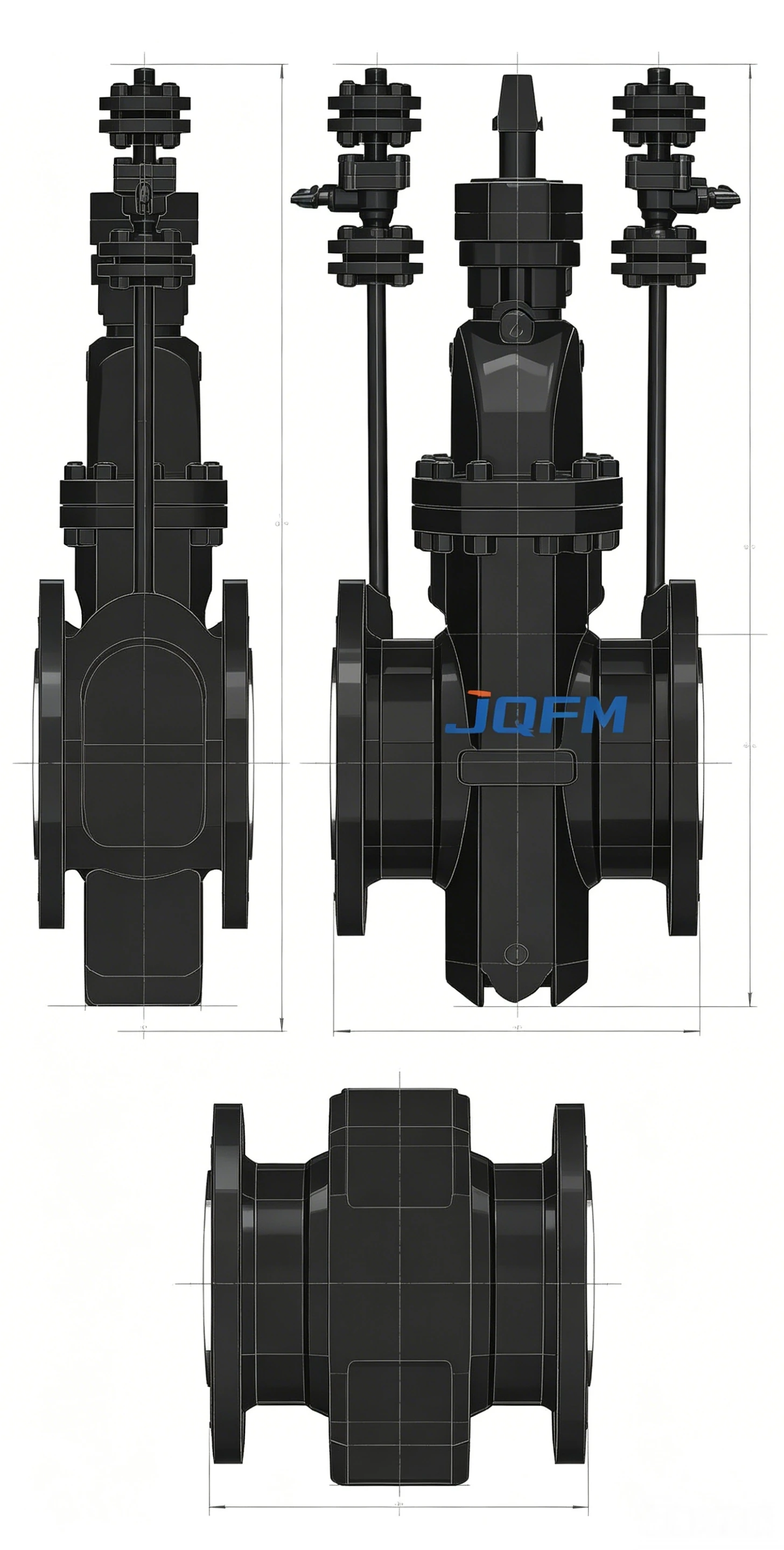

صمام بوابة غاز من نوع شفة مع أنبوب نفخ
تم تصميم صمام بوابة الغاز من نوع Flange مع أنبوب النفخ خصيصًا لأنظمة نقل الغاز الطبيعي والغاز الصناعي. مُجهز بأنبوب نفخ متكامل، فهو يسمح بتحرير الضغط بشكل آمن، والصرف، وإزالة الشوائب أثناء الصيانة. يضمن الاتصال ذو الحواف سهولة التركيب، بينما يوفر هيكل البوابة القوي أداء إغلاق يمكن الاعتماد عليه في ظل ظروف التشغيل الصعبة.
صمام بوابة غاز من نوع شفة مع أنبوب نفخ
إن صمام بوابة الغاز من نوع Flange مع أنبوب النفخ هو صمام عزل عالي الأداء تم تطويره لتطبيقات نقل وتوزيع الغاز. يتيح أنبوب النفخ المدمج معادلة الضغط، وتصريف المكثفات، وتفريغ الشوائب، مما يحسن السلامة التشغيلية وكفاءة الصيانة.
بفضل تصميم البوابة ذات التجويف الكامل وأسطح الغلق الدقيقة، يقلل الصمام من فقدان الضغط ويوفر إغلاقًا موثوقًا به. يسمح الاتصال ذو الحواف بالتركيب والاستبدال المريح في أنظمة خطوط الأنابيب.
باعتبارنا مصنعًا محترفًا للصمامات الصناعية، فإننا نقدم حلول OEM وODM شاملة لمشاريع نقل الغاز في جميع أنحاء العالم.
يتم تصنيع جميع الصمامات واختبارها وفقًا للمعايير المعترف بها دوليًا.
صمام بوابة غاز من نوع شفة مع أنبوب نفخ
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام بوابة الغاز من نوع الفلنجة مع أنبوب النفخ |
| الحجم الاسمي | DN50 – DN1200 (2 بوصة – 48 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | الكربون الصلب، الصلب مزورة، الفولاذ المقاوم للصدأ |
| مادة البوابة | الفولاذ المقاوم للصدأ، سبائك الصلب |
| مادة المقعد | مقعد ناعم / مقعد معدني |
| نوع الاتصال | ذات حواف |
| عملية | يدوي، كهربائي، هوائي، هيدروليكي |
| نطاق درجة الحرارة | -46 درجة مئوية إلى +200 درجة مئوية |
| وظيفة النفخ | الصرف الصحي، والتهوية، وتخفيف الضغط |
| نوع الختم | الختم ثنائي الاتجاه |
| معيار التسرب | API 598 / ISO 5208 الفئة أ |
| معيار التصميم | API 6D، API 600، ASME B16.34 |
| تصميم آمن ضد الحرائق | API 607 / API 6FA اختياري |
| الوسائط القابلة للتطبيق | الغاز الطبيعي، الغاز الطبيعي المسال، غاز البترول المسال، الغاز الصناعي |
صمام بوابة غاز من نوع شفة مع أنبوب نفخ
يستخدم في أنظمة نقل الغاز الطبيعي لمسافات طويلة والتي تتطلب عزلًا موثوقًا ووظائف إطلاق الضغط الآمن.
مناسب لمحطات الضاغط ومحطات تنظيم الضغط ومرافق القياس وأنظمة تخزين الغاز.
يتم تطبيقه في محطات استقبال الغاز الطبيعي المسال، وصهاريج التخزين، وأنظمة توزيع الغاز المسال، ومحطات معالجة الغاز.
يوفر عزلًا آمنًا للتدفق والصرف ودعم الصيانة للبنية التحتية للغاز البلدي.
يستخدم على نطاق واسع في أنظمة التجميع، ومرافق المعالجة، وخطوط أنابيب نقل الغاز ذات الضغط العالي.
مناسبة لأنظمة معالجة الغاز الصناعية التي تتطلب عمليات التنفيس والتفجير والصيانة.
مثالية لمشاريع بناء خطوط الأنابيب، ومرافق نقل الغاز، وشبكات المرافق الحيوية.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
