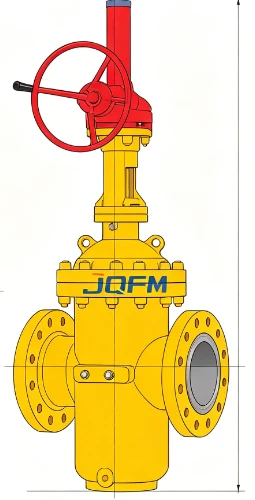

صمام البوابة المسطحة ذو التروس المخروطية
تم تصميم صمام البوابة المسطحة Bevel Gear للتطبيقات التي تتطلب عزم دوران تشغيلًا منخفضًا وتحكمًا يدويًا مناسبًا. إنها مجهزة بمشغل تروس مخروطي، مما يتيح فتح وإغلاق الصمامات ذات الحجم الكبير بشكل سلس مع الحفاظ على أداء الختم الممتاز. مناسبة لخطوط أنابيب النفط والغاز والمياه والبخار والعمليات الصناعية التي تعمل في ظل ظروف صعبة.
صمام البوابة المسطحة ذو التروس المخروطية
The Bevel Gear Flat Gate Valve combines a full-port flat gate structure with a durable bevel gear mechanism, making it ideal for large-diameter and high-pressure pipeline systems. يعمل مشغل الترس المخروطي على تقليل قوة التشغيل اليدوية بشكل كبير، مما يضمن التشغيل الآمن والفعال للصمام.
يقلل تصميمه ذو التجويف الكامل من فقدان الضغط ويسمح بتدفق الوسائط بسلاسة. تم تصنيعه من الفولاذ الكربوني عالي الجودة، أو الفولاذ المقاوم للصدأ، أو سبائك الفولاذ، أو المواد الفولاذية المطروقة، ويوفر الصمام متانة ممتازة، ومقاومة للتآكل، وموثوقية طويلة المدى.
باعتبارنا مصنعًا محترفًا للصمامات الصناعية، فإننا نقدم حلول OEM وODM كاملة وفقًا لمواصفات المشروع.
يتم تصنيع واختبار صمامات البوابة المسطحة Bevel Gear الخاصة بنا وفقًا لمعايير الجودة العالمية.
صمام البوابة المسطحة ذو التروس المخروطية
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام البوابة المسطحة ذات التروس المخروطية |
| الحجم الاسمي | DN50 – DN2000 (2 بوصة – 80 بوصة) |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، الصلب مزورة |
| مادة البوابة | الفولاذ المقاوم للصدأ، سبائك الصلب |
| مادة المقعد | مقعد ناعم / مقعد معدني |
| نوع الاتصال | ذات حواف، بعقب ملحومة |
| عملية | تعمل العتاد المخروطي |
| نسبة التروس | مخصصة متاحة |
| نطاق درجة الحرارة | -46 درجة مئوية إلى +550 درجة مئوية |
| نوع الختم | الختم ثنائي الاتجاه |
| معيار التسرب | API 598 / ISO 5208 الفئة أ |
| معيار التصميم | API 6D، API 600، ASME B16.34 |
| تصميم آمن ضد الحرائق | خياري |
| الوسائط القابلة للتطبيق | النفط والغاز والماء والبخار والمواد الكيميائية |
صمام البوابة المسطحة ذو التروس المخروطية
يستخدم في خطوط أنابيب النقل، وأنظمة التجميع، والمصافي، ومحطات التخزين، والمرافق البحرية التي تتطلب عزلًا موثوقًا.
مناسب لأنظمة نقل الغاز لمسافات طويلة ومحطات الضاغط حيث تتطلب الصمامات ذات القطر الكبير عزم دوران تشغيلًا منخفضًا.
يتم تطبيقه في وحدات معالجة الهيدروكربونات وأنظمة النقل الكيميائي وخطوط أنابيب عملية التكرير.
يستخدم في خطوط أنابيب البخار، وأنظمة مياه التبريد، وتطبيقات عمليات الضغط العالي في المحطات الحرارية ومحطات الطاقة.
مثالية لشبكات إمدادات المياه البلدية ومحطات الضخ وخطوط أنابيب نقل المياه ذات القطر الكبير.
مناسب للتعدين والمعادن والهندسة البحرية وأنظمة معالجة السوائل الصناعية التي تتطلب أداء إيقاف يمكن الاعتماد عليه.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
