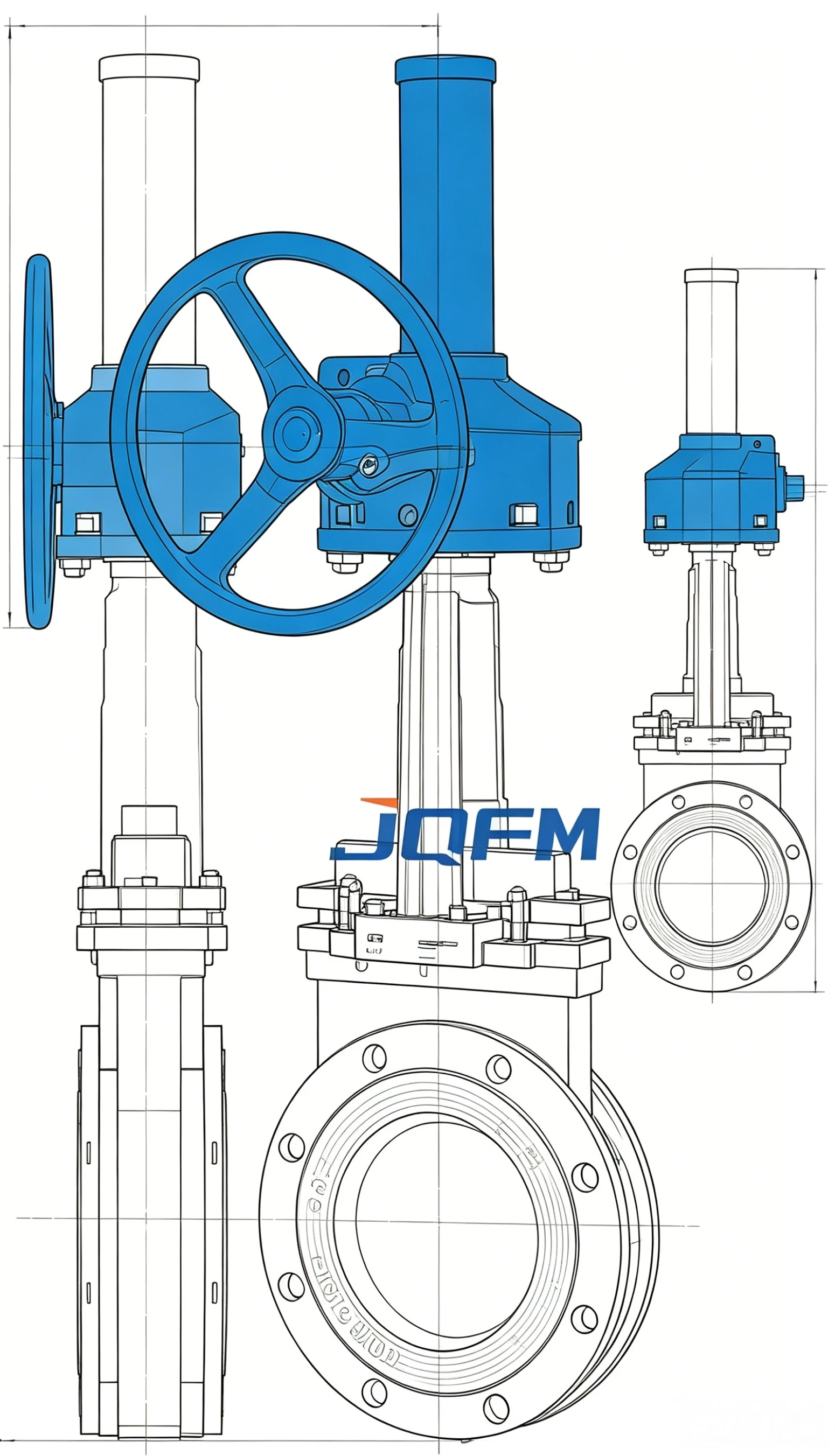

صمام بوابة سكين محرك التروس المخروطية
تم تصميم صمام بوابة سكين محرك Bevel Gear لخطوط الأنابيب الصناعية التي تنقل الملاط واللب والسوائل المحملة بالجسيمات. تسمح آلية التروس المخروطية بالتشغيل اليدوي السهل للصمامات الكبيرة. تم تصنيع الصمام من مواد مقاومة للتآكل والتآكل، ويضمن الختم المحكم، وعمر الخدمة الطويل، والأداء الموثوق به في أنظمة التعدين والكيماويات ومياه الصرف الصحي.

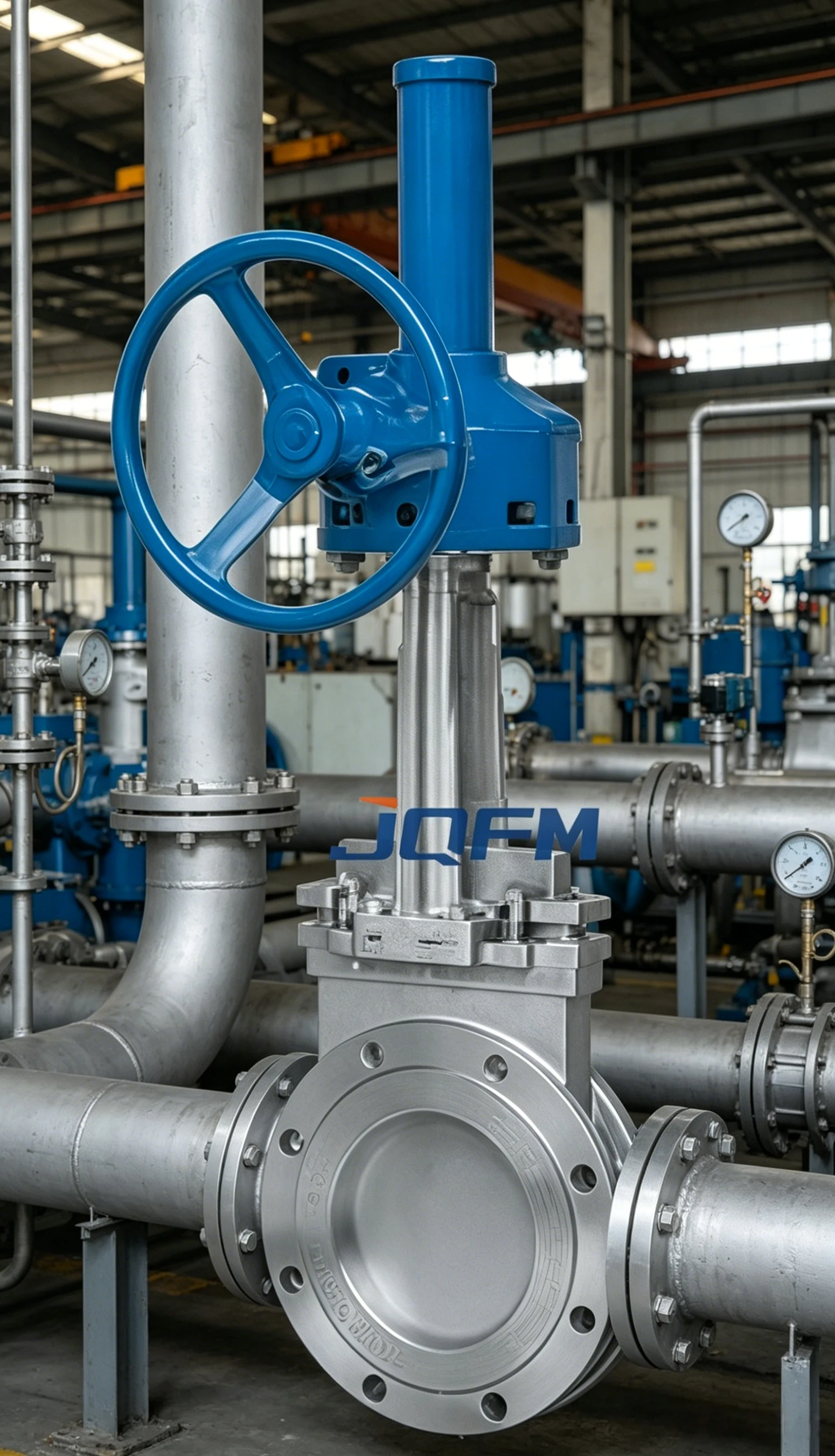

صمام بوابة سكين محرك التروس المخروطية
تجمع صمامات بوابة سكين محرك التروس المخروطية بين بوابة حافة سكين حادة ومشغل تروس مخروطي، مما يتيح التشغيل السلس للصمامات ذات القطر الكبير بأقل جهد يدوي. يعتبر الصمام مناسبًا للوسائط الكاشطة واللزجة والليفية، مما يوفر تحكمًا موثوقًا في التشغيل/الإيقاف في خطوط الأنابيب الصناعية شديدة التحمل.
تتوفر الصمامات في الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، وتدعم التوصيلات ذات الحواف والرقاقات والعروات. تشتمل الأتمتة الاختيارية على مشغلات هوائية أو كهربائية. يتيح تخصيص OEM للمواد الخاصة وتكوينات البوابة والمقعد ونسب التروس تلبية متطلبات العملية الصعبة.
صمام بوابة سكين محرك التروس المخروطية
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام بوابة سكين محرك التروس المخروطية |
| الحجم الاسمي | DN100 – DN1200 (4 بوصة – 48 بوصة) |
| تصنيف الضغط | PN10 – PN40 |
| فئة أنسي | فئة 150 - فئة 300 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، حديد الدكتايل |
| مادة البوابة | الفولاذ المقاوم للصدأ، سبائك صلبة، فولاذ مقاوم للاهتراء |
| مادة المقعد | EPDM، NBR، PTFE، مقعد معدني |
| نوع الاتصال | ذات حواف، رقاقة، العروة |
| عملية | دليل التروس المخروطية، هوائي، كهربائي |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +250 درجة مئوية |
| نوع الختم | ثنائي الاتجاه / أحادي الاتجاه |
| معيار التسرب | API 598 / ISO 5208 الفئة أ |
| معيار التصميم | أبي 609، أسم B16.34 |
| الوسائط القابلة للتطبيق | الطين، اللب، مياه الصرف الصحي، المواد الكيميائية، السوائل الكاشطة |
صمام بوابة سكين محرك التروس المخروطية
يتحكم في الملاط الكاشطة والمخلفات وخطوط أنابيب اللب باستخدام الصمامات ذات القطر الكبير.
ينظم خطوط أنابيب الحمأة ومياه الصرف الصحي وجرعات المواد الكيميائية في المنشآت الثقيلة.
يعالج الملاط اللزج والمسبب للتآكل في خطوط أنابيب العمليات.
ينظم مخزون اللب والنفايات السائلة وخطوط أنابيب الملاط المعالجة.
يتحكم في السوائل الصناعية الكثيفة وشبه الصلبة في المصانع.
يستخدم في معالجة الرماد، ومياه التبريد، وأنظمة الطين المكثف.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
