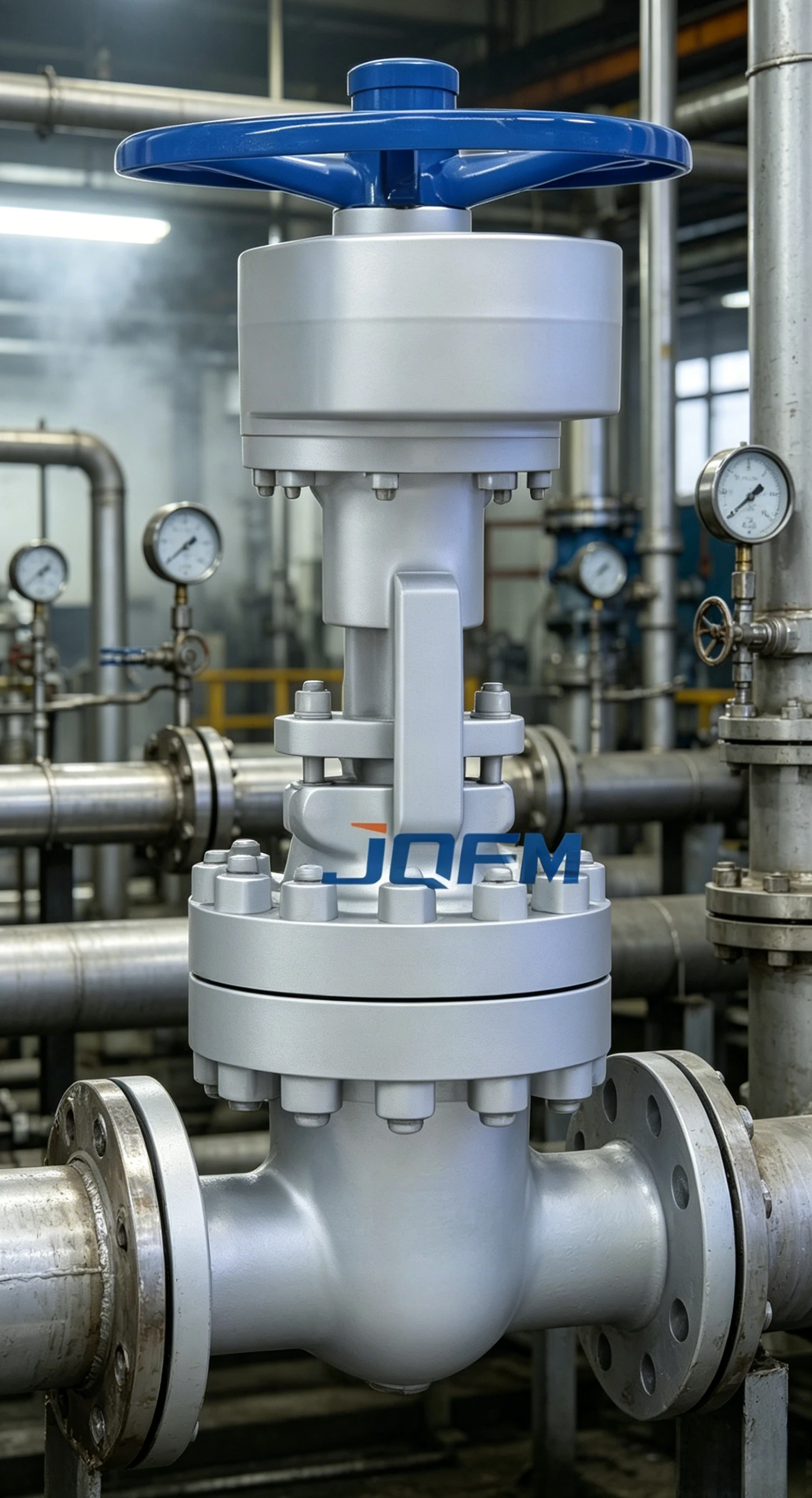

صمام البوابة القياسي الأمريكي ذو التروس المخروطية
يتميز صمام البوابة القياسي الأمريكي ذو الترس المخروطي بمشغل تروس دقيق يقلل من عزم دوران التشغيل ويحسن كفاءة التحكم. تم تصنيعه وفقًا لمعايير API وASME، فهو يوفر أداء إغلاق ممتاز، ومقاومة منخفضة للتدفق، وتشغيل يمكن الاعتماد عليه في أنظمة خطوط الأنابيب ذات الضغط العالي والقطر الكبير التي تتعامل مع الماء والبخار والنفط والغاز والمواد الكيميائية.
صمام البوابة القياسي الأمريكي ذو التروس المخروطية
تم تصميم صمام البوابة القياسي الأمريكي Bevel Gear للتطبيقات التي تتطلب عزلًا موثوقًا للتدفق وتشغيلًا مريحًا في خطوط الأنابيب كبيرة الحجم أو ذات الضغط العالي. إن الصمام المجهز بمشغل تروس مخروطي متين، يقلل بشكل كبير من جهد التشغيل اليدوي مع ضمان الفتح والإغلاق بسلاسة.
تم تصنيعها وفقًا لمعايير API 600 وAPI 6D وASME B16.34 والمعايير الدولية الأخرى، وتتميز هذه الصمامات بتصميم كامل المنفذ يقلل من فقدان الضغط ويزيد من كفاءة التدفق.
تتوفر صمامات بوابة التروس المخروطية، المتوفرة في الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والفولاذ المقاوم للصدأ المزدوج والمواد الأخرى، على نطاق واسع في النفط والغاز والبتروكيماويات وتوليد الطاقة ومعالجة المياه وأنظمة العمليات الصناعية.
باعتبارنا مصنعًا ذو خبرة في تصنيع الصمامات الصناعية، فإننا نقدم حلول OEM وODM كاملة.
يتم تصنيع جميع الصمامات واختبارها وفقًا للمعايير الدولية.
صمام البوابة القياسي الأمريكي ذو التروس المخروطية
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام البوابة القياسي الأمريكي Bevel Gear |
| نوع الصمام | API صمام البوابة القياسية |
| عملية | تعمل العتاد المخروطي |
| نطاق الحجم | NPS 2 بوصة – 48 بوصة (DN50–DN1200) |
| فئة الضغط | فئة 150، 300، 600، 900، 1500، 2500 |
| معيار التصميم | API 600، API 6D، ASME B16.34 |
| وجها لوجه | أسم B16.10 |
| معيار شفة | أسم B16.5، أسم B16.47 |
| معيار الاختبار | أبي 598 |
| مادة الجسم | WCB، WC6، WC9، CF8، CF8M، دوبلكس |
| مادة القرص | الفولاذ المقاوم للصدأ / سبائك الصلب |
| المواد الجذعية | F6a، SS304، SS316 |
| نوع بونيه | غطاء محرك السيارة انسحب / غطاء محرك السيارة ختم الضغط |
| نوع المقعد | معدنية جالسة |
| نوع الاتصال | ذات حواف، بعقب اللحام، RTJ |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +593 درجة مئوية |
| الوسائط القابلة للتطبيق | الماء والبخار والنفط والغاز والمواد الكيميائية |
| معيار التسرب | أبي 598 |
| تصميم آمن ضد الحرائق | متاح |
| تصميم مضاد للكهرباء الساكنة | متاح |
صمام البوابة القياسي الأمريكي ذو التروس المخروطية
نقل النفط الخام، وخطوط أنابيب الغاز الطبيعي، ووحدات معالجة المصافي، والمنصات البحرية.
أنظمة عزل العمليات، معالجة المواد الهيدروكربونية، خطوط أنابيب نقل المواد الكيميائية.
محطات توليد الطاقة الحرارية، أنظمة البخار، خطوط تغذية الغلايات، أنظمة التبريد.
شبكات إمدادات المياه البلدية، ومحطات معالجة مياه الصرف الصحي، ومرافق تحلية المياه.
أنظمة الملاط الصناعية، مصانع معالجة المعادن، خطوط أنابيب إدارة المياه.
مشاريع بناء السفن ومنصات الحفر البحرية وأنظمة معالجة مياه البحر.
خطوط أنابيب المعالجة ذات درجة الحرارة العالية، وأنظمة المرافق الصناعية، وشبكات مياه التبريد.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
