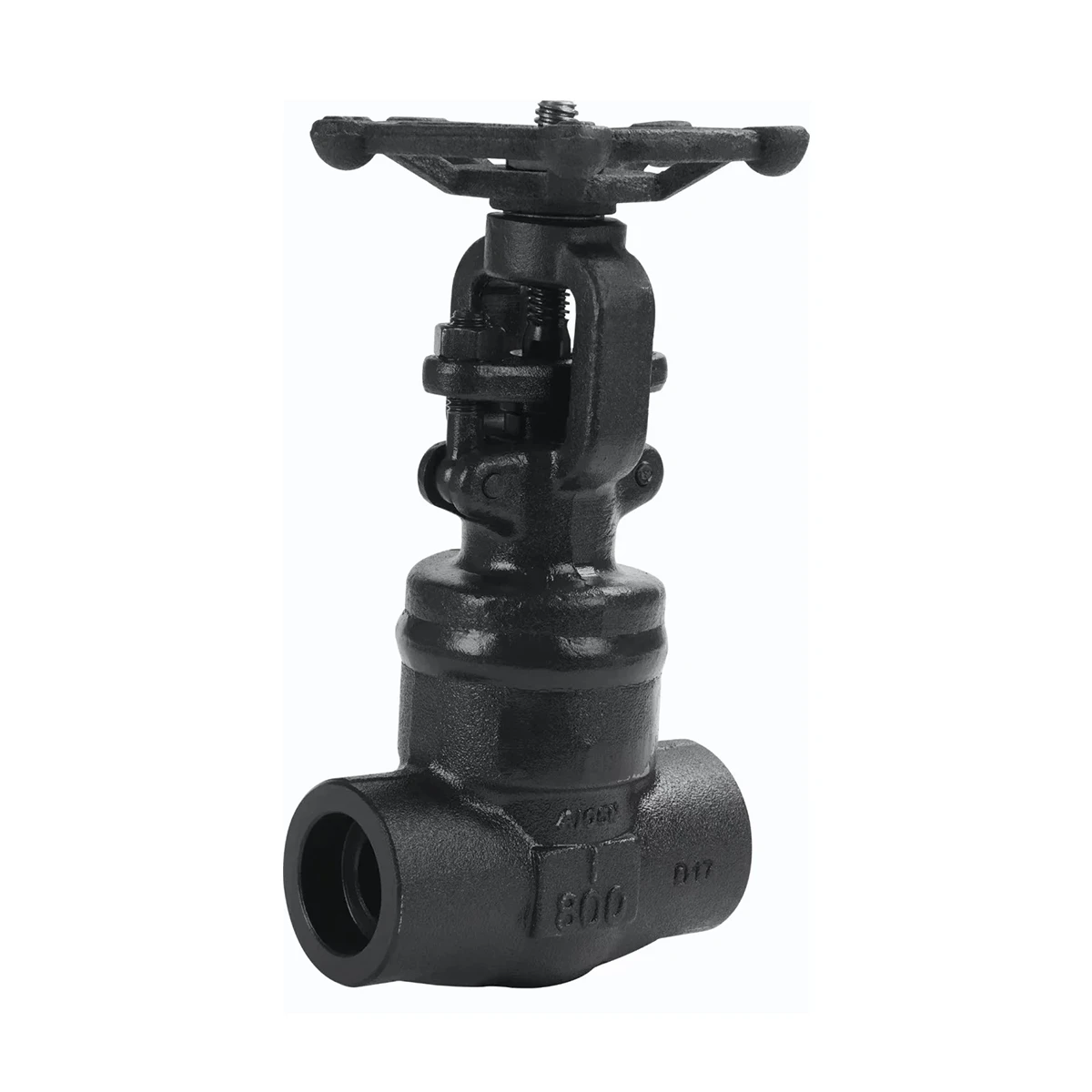

صمام بوابة الختم الذاتي
القطر الاسمي: DN 10 ~ 200 ملم
الضغط الاسمي: PN 1.6 ~ 32.0 ميجا باسكال
الوسائط القابلة للتطبيق: الماء والبخار والمنتجات النفطية
درجة الحرارة المطبقة: ≥ 650 درجة مئوية
صمام بوابة الختم الذاتي
تم تصميم صمام البوابة ذاتي الختم لتطبيقات الضغط العالي ودرجات الحرارة العالية حيث يتطلب أداء الختم الاستثنائي والموثوقية التشغيلية. ومن خلال استخدام هيكل غطاء محرك السيارة ذاتي الغلق بالضغط، يعمل الصمام على تعزيز فعالية الختم مع زيادة الضغط الداخلي، مما يقلل بشكل كبير من خطر التسرب في ظل ظروف الخدمة الصعبة.
تم تصنيع صمام البوابة ذاتي الغلق من مواد فولاذية مزورة أو مصبوبة ممتازة، ويوفر مقاومة منخفضة للتدفق، وممر تدفق كامل التجويف، وقدرة إغلاق ممتازة، وعمر خدمة طويل. ويستخدم على نطاق واسع في محطات الطاقة، ومرافق البتروكيماويات، وأنظمة النفط والغاز، وغيرها من التطبيقات الصناعية الهامة.
نحن نقدم خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي الشاملة المصممة خصيصًا لمتطلبات العملاء:
يمكن تصنيع واختبار صمامات البوابة ذاتية الغلق لدينا وفقًا للمعايير الدولية:
مواصفات المعلمات
| المعلمة | المواصفات / المدى |
|---|---|
| نوع الصمام | صمام بوابة الختم الذاتي |
| معيار التصميم | أبي 600، أبي 602، أسم B16.34 |
| مادة الجسم | وب، WC6، WC9، لكب، CF8، CF8M، F11، F22، F91 |
| مادة البوابة | الفولاذ المقاوم للصدأ، وسبائك الصلب، وسبائك صلبة الوجه |
| مادة المقعد | الفولاذ المقاوم للصدأ، تراكب الأقمار الصناعية |
| نطاق الحجم | DN50 – DN1000 (NPS 2 بوصة – 40 بوصة) |
| تصنيف الضغط | فئة 600 – فئة 2500 |
| نوع الاتصال | ذات حواف، بعقب اللحام، لحام المقبس، RTJ |
| نوع بونيه | غطاء محرك السيارة ذاتي الغلق بالضغط |
| درجة حرارة التشغيل | -29 درجة مئوية إلى +650 درجة مئوية |
| نوع الجذعية | ارتفاع الجذعية |
| طريقة التشغيل | عجلة يدوية، علبة التروس، المحرك الكهربائي |
| معيار التسرب | أبي 598 |
| تصميم آمن ضد الحرائق | خياري |
| معيار الاختبار | أبي 598، إسو 5208 |
| الوسائط القابلة للتطبيق | البخار والماء والنفط والغاز والسوائل الكيميائية |
تطبيقات الصناعة
تُستخدم صمامات البوابة ذاتية الغلق بشكل أساسي في أنظمة الضغط العالي ودرجات الحرارة المرتفعة حيث يعد الإغلاق الموثوق والأداء الخالي من التسرب أمرًا بالغ الأهمية.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
