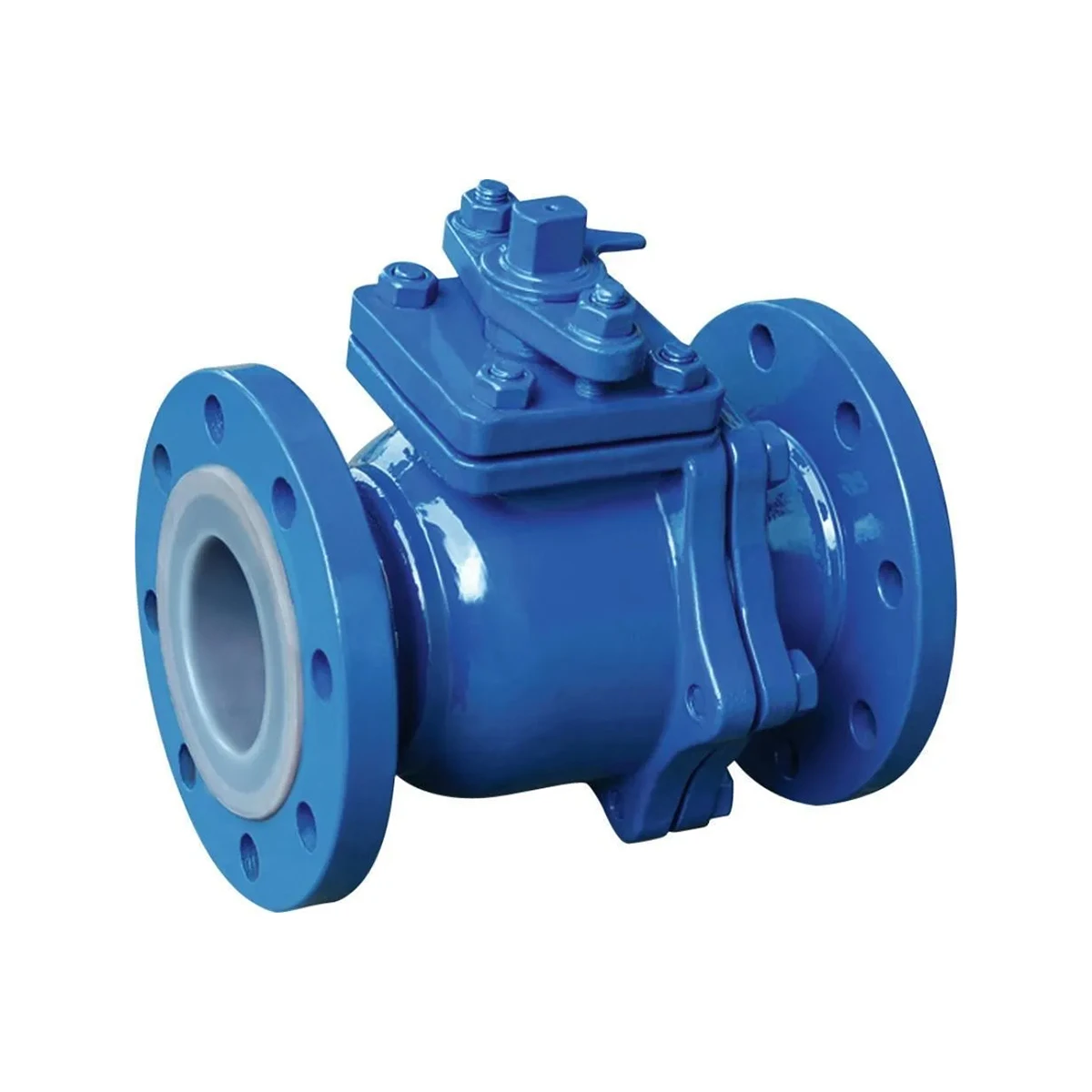

صمام كروي ذو حواف مبطن بالفلور
القطر الاسمي: DN15~450mm
الضغط الاسمي: PN0.6~1.6MPa
الوسائط القابلة للتطبيق: الوسائط المسببة للتآكل المختلفة
درجة الحرارة المطبقة: ≥150 درجة مئوية
صمام كروي ذو شفة مبطن بالفلور
الصمام كروي ذو شفة مبطن بالفلورهو صمام عالي المقاومة للتآكل مصمم للتعامل مع الوسائط الكيميائية العدوانية والمسببة للتآكل وعالية النقاء. يتميز الصمام ببطانة فلورو بوليمر كاملة (PTFE، PFA، FEP).على الجسم وأسطح الكرة، مما يحمي المعدن من الهجوم الكيميائي مع ضمان التشغيل السلس والإغلاق المحكم.
يسمح اتصالها ذو الحواف بتركيب خط أنابيب قوي وآمن، في حين يوفر تصميم الصمام الكروي عملية تشغيل/إيقاف سريعة وموثوقة وأقل انخفاض في الضغط. يستخدم هذا النوع من الصمامات على نطاق واسع فيالمعالجة الكيميائية والأدوية ومعالجة المياه وغيرها من الصناعات التي يكون فيها التعامل مع الوسائط المسببة للتآكل أمرًا بالغ الأهمية.
مواد الجسم:
مواد الكرة والساق:
مواد المقعد والبطانة:
مواصفات المعلمات
| غرض | مواصفة |
|---|---|
| اسم المنتج | صمام كروي ذو شفة مبطن بالفلور |
| نوع الصمام | صمام كروي، ذو حواف، ومبطن بالفلور |
| الحجم الاسمي | DN15 – DN500 (½ بوصة – 20 بوصة) |
| تصنيف الضغط | PN10 – PN40 / فئة ANSI 150 – 600 |
| مادة الجسم | WCB، WCC، SS304، SS316، CF8، CF8M، دوبلكس SS |
| مادة الكرة | SS304، SS316، سبائك الصلب مع طلاء PTFE/PFA/FEP |
| المواد الجذعية | SS304، SS316، سبائك الصلب |
| مادة المقعد | بتف، منهاج العمل، FEP، RPTFE |
| نوع تتحمل | تجويف كامل/تجويف مخفض/منفذ على شكل حرف V |
| نهاية الاتصال | ذات حواف |
| شفة القياسية | ANSI، DIN، EN، JIS، GB |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +200 درجة مئوية (حسب مادة البطانة) |
| الحد الأقصى لضغط العمل | ما يصل إلى 4.0 ميجا باسكال (PN40) |
| فئة التسرب | أنسي/FCI 70-2 الفئة السادسة |
| نوع العملية | رافعة يدوية، تروس، هوائي، مشغل كهربائي |
| ميزة مكافحة ساكنة | خياري |
| تصميم مقاوم للحريق | API 607 / API 6FA (اختياري) |
| معيار التصميم | أبي 608، أسم B16.34 |
| وجها لوجه القياسية | أسم B16.10 |
| التفتيش والاختبار | أبي 598، إن 12266 |
| الوسائط القابلة للتطبيق | الأحماض القوية والقلويات والمذيبات والمواد الكيميائية المسببة للتآكل والسوائل عالية النقاء |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
