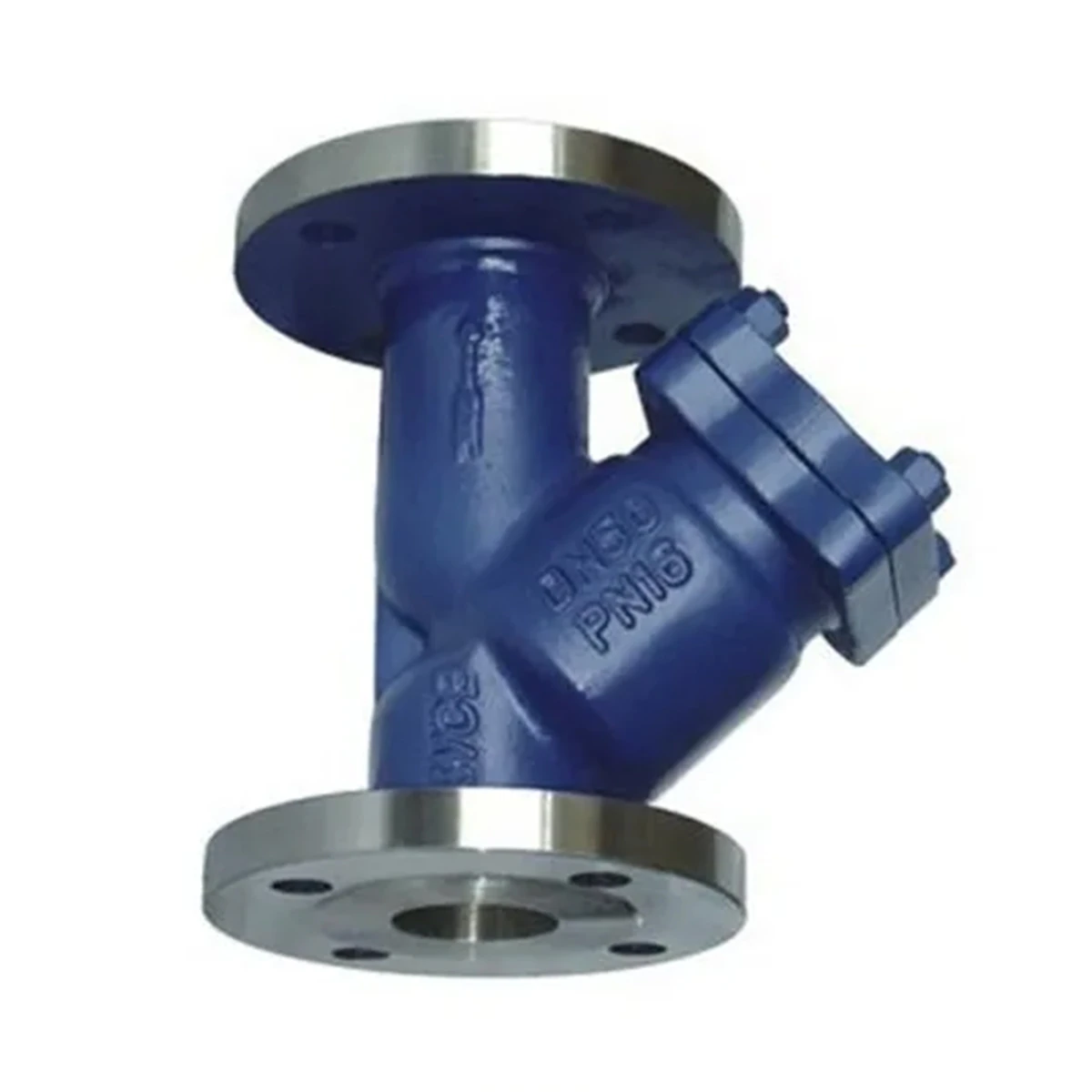

مرشح من النوع Y
القطر الاسمي: 2 "~ 10"
الضغط الاسمي: 50 ~ 900 رطل
الوسائط القابلة للتطبيق: الماء والبخار والزيوت والمحاليل الحمضية والقلوية
درجة الحرارة المطبقة: ≥650 درجة مئوية
مرشح من النوع Y
المرشح من النوع Y (مصفاة على شكل Y)هو جهاز ترشيح عالي الكفاءة مصمم لإزالة الجسيمات الصلبة والحطام والصدأ والحجم والشوائب الأخرى من خطوط أنابيب السوائل والغاز والبخار ووسائط المعالجة. يتميز الفلتر بهيكل جسم مدمج على شكل حرف Y، ويوفر فقدانًا منخفضًا للضغط وكفاءة ترشيح عالية وسهولة الصيانة، مما يساعد على حماية المضخات والصمامات والعدادات والمنظمات وغيرها من المعدات النهائية من التلف والتآكل.
تُستخدم مرشحات النوع Y على نطاق واسع في معالجة المياه، والبتروكيماويات، وتوليد الطاقة، والتدفئة والتهوية وتكييف الهواء، والنفط والغاز، والأدوية، ومعالجة الأغذية، وأنظمة خطوط الأنابيب الصناعية حيث يعد الترشيح الموثوق به ضروريًا للتشغيل الآمن والفعال.
باعتبارنا شركة متخصصة في تصنيع معدات الصمامات الصناعية وخطوط الأنابيب، فإننا نقدم حلول OEM وODM كاملة وفقًا لمتطلبات العملاء.
مواد الجسم
تصفية مواد الشاشة
يتم تصنيع منتجاتنا وفقًا لأنظمة إدارة الجودة الصارمة وتتوافق مع معايير الصناعة الدولية.
مواصفات المعلمات
| غرض | مواصفة |
|---|---|
| اسم المنتج | مرشح من النوع Y (مصفاة على شكل Y) |
| نوع المنتج | معدات ترشيح خطوط الأنابيب |
| الحجم الاسمي | DN15 – DN2000 (½ بوصة – 80 بوصة) |
| تصنيف الضغط | PN10 – PN420 / ANSI فئة 150 – 2500 |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، WCB، CF8، CF8M، دوبلكس SS |
| مادة الشاشة | SS304، SS316، دوبلكس SS، مونيل، هاستيلوي |
| دقة الترشيح | 10-5000 ميكرون |
| حجم الشبكة | 20–400 شبكة (قابلة للتخصيص) |
| نوع الاتصال | ذات حواف، مترابطة، ملحومة |
| شفة القياسية | ANSI، ASME، DIN، EN، JIS، GB |
| درجة حرارة التشغيل | -196 درجة مئوية إلى +600 درجة مئوية |
| الحد الأقصى لضغط العمل | ما يصل إلى 42 ميجا باسكال |
| نوع الغطاء | غطاء مثبت بمسامير/غطاء ملولب |
| اتصال الصرف | اتصال اختياري للنفخ |
| مواد الختم | PTFE، الجرافيت، الجرافيت المرن |
| معيار التصميم | ASME B16.34، DIN، EN، GB |
| معيار التفتيش | أبي 598، إن 12266 |
| المعالجة السطحية | طلاء الايبوكسي، الجلفنة، التخميل |
| الوسائط القابلة للتطبيق | الماء والبخار والنفط والغاز والمواد الكيميائية |
| موقف التثبيت | خط أنابيب أفقي أو عمودي |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
