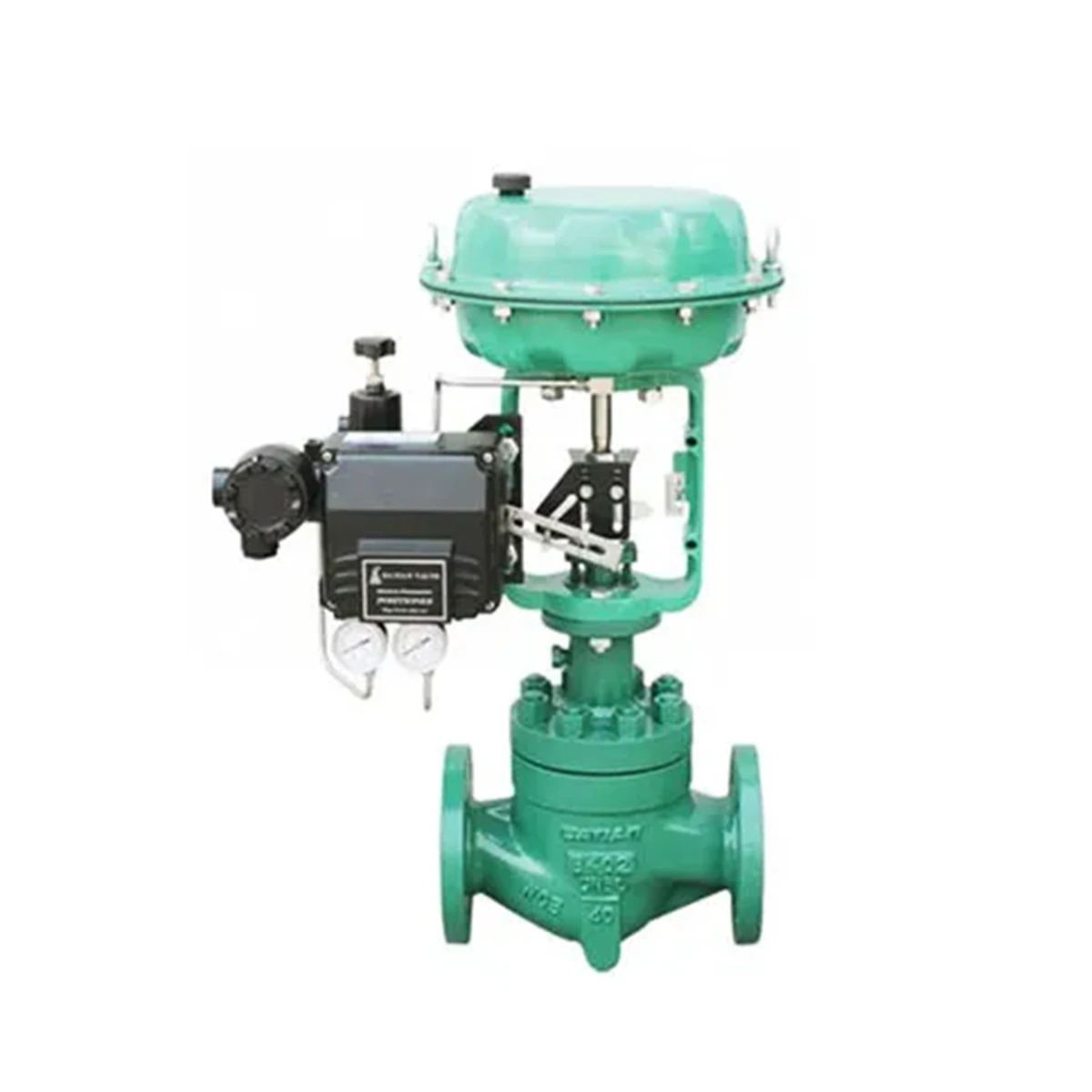

صمام تحكم هوائي بمقعد واحد
القطر الاسمي: DN 20 ~ 400 ملم
الضغط الاسمي: PN 1.0 ~ 10.0 ميجا باسكال
الوسائط القابلة للتطبيق: الماء والبخار والمنتجات النفطية
درجة الحرارة المطبقة: ≥ 650 درجة مئوية
صمام تحكم هوائي بمقعد واحد
الصمام تحكم هوائي بمقعد واحدهو صمام عالي الأداء مصمم للتحكم الدقيق في التدفق والضغط ودرجة الحرارة في العمليات الصناعية. يتميز بتصميم ذو مقعد واحد، ويوفر خصائص اختناق ممتازة، وتسرب منخفض، وتحكم مستقر في مجموعة واسعة من ظروف التشغيل. يتم تشغيل الصمام هوائيًا، مما يسمح بالاستجابة السريعة والتعديل الموثوق والتكامل مع أنظمة التحكم في العمليات الآلية مثل PLC أو DCS.
الصمام مناسب للاستخدام مع البخار والغاز والسوائل والوسائط المسببة للتآكل في محطات الطاقة ومنشآت البتروكيماويات والمصانع الكيماوية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الصناعية الأخرى التي تتطلب تحكمًا دقيقًا في العمليات.
مواصفات المعلمات
| المعلمة | المواصفات / المدى |
|---|---|
| نوع الصمام | صمام تحكم هوائي بمقعد واحد |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب، دوبلكس SS |
| تقليم المواد | الفولاذ المقاوم للصدأ، سبائك الصلب، طلاء مضاد للتآكل |
| نطاق الحجم | DN15 - DN500 (NPS 1/2 بوصة - 20 بوصة) |
| تصنيف الضغط | PN16 – PN420 / الفئة 150 – الفئة 2500 |
| نهاية الاتصال | ذات حواف، بعقب اللحام، مترابطة |
| يشتغل | مشغل هوائي (أحادي المفعول / مزدوج المفعول) |
| مناور | تناظري / رقمي / ذكي / مقاوم للانفجار |
| درجة حرارة التشغيل | -196 درجة مئوية إلى +550 درجة مئوية (حسب المواد) |
| فئة التسرب | الفئة الرابعة – الفئة الخامسة (ANSI/FCI 70-2) |
| التحكم في التدفق | خطي، نسبة متساوية، افتتاح سريع |
| عملية | هوائي / التحكم عن بعد |
| معيار الاختبار | أبي 598، إسو 5208 |
| الوسائط القابلة للتطبيق | البخار والماء والغاز والنفط والسوائل المسببة للتآكل |
تطبيقات الصناعة
توليد الطاقة
صناعة البتروكيماويات والكيماويات
صناعة النفط والغاز
خدمات التدفئة والتهوية وتكييف الهواء وخدمات البناء
صناعة الأغذية والمشروبات
صناعة الأدوية
المزايا الرئيسية
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
