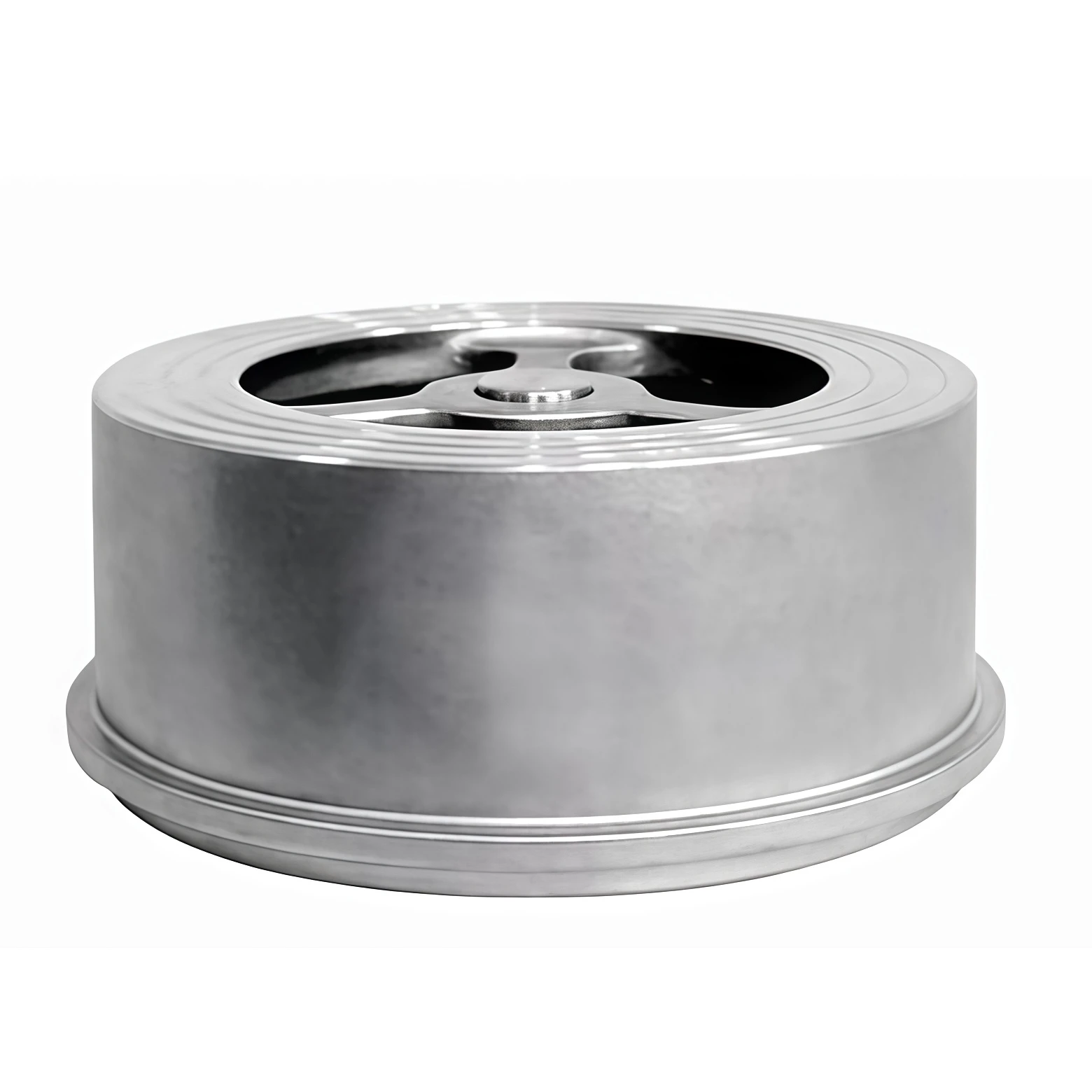

صمام فحص الرقاقة
تم تصميم صمام فحص الرقاقة للاستخدام في أنظمة خطوط الأنابيب حيث تكون المساحة محدودة. يتناسب جسمها المدمج على شكل رقاقة بين الشفاه، مما يوفر استجابة سريعة لعكس التدفق. يمنع الصمام التدفق العكسي، ويقلل المطرقة المائية، ويضمن الموثوقية التشغيلية في تطبيقات المياه والنفط والغاز والسوائل الصناعية.
صمام فحص الرقاقة
تم تصميم صمامات فحص الرقاقة للتركيب المدمج ومنع التدفق العكسي بكفاءة. يتميز الصمام بتصميم رقاقة خفيفة الوزن، ويتناسب مباشرة بين الشفاه، مما يقلل من مساحة التثبيت والوزن مقارنة بصمامات فحص التأرجح التقليدية. يستجيب قرص الصمام بسرعة لعكس التدفق، مما يقلل من ارتفاع الضغط ويحمي المضخات والضواغط ومعدات خطوط الأنابيب.
مصنوع من مواد متينة بما في ذلك الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وسبائك الفولاذ، يمكن للصمام التعامل مع مجموعة متنوعة من الوسائط تحت ضغط متوسط إلى مرتفع. مناسبة للتركيبات الأفقية والرأسية، تعتبر صمامات فحص الرقاقة مثالية لمعالجة المياه والبتروكيماويات وتوليد الطاقة والتطبيقات الصناعية العامة.
يتم تصنيع واختبار صمامات فحص الويفر وفقًا للمعايير الدولية:
صمام فحص الرقاقة
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام فحص الرقاقة |
| الحجم الاسمي | DN15 – DN800 |
| تصنيف الضغط | PN10 – PN40 |
| فئة أنسي | فئة 150 - فئة 300 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، سبائك الصلب |
| مادة القرص | الفولاذ المقاوم للصدأ، سبائك الصلب، مبطنة بمادة PTFE |
| مادة المقعد | المعدن إلى المعدن / PTFE |
| نوع الاتصال | نوع الرقاقة/العروة |
| تثبيت | أفقي أو عمودي |
| نطاق درجة الحرارة | -20 درجة مئوية إلى +250 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | أسم B16.34، أبي 594 |
| الوسائط القابلة للتطبيق | الماء والنفط والغاز والبخار والسوائل الكيميائية |
صمام فحص الرقاقة
يمنع التدفق العكسي في خطوط أنابيب المياه والمضخات وأنظمة المعالجة.
يحمي الضواغط والمضخات وخطوط الأنابيب من التدفق العكسي.
يضمن التشغيل الموثوق به في خطوط أنابيب مياه تغذية الغلايات والتبريد والبخار.
يتعامل مع السوائل الصناعية المختلفة، ويمنع التلوث والتدفق العكسي.
يستخدم في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وخطوط الأنابيب العملية، وأنظمة نقل السوائل.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
