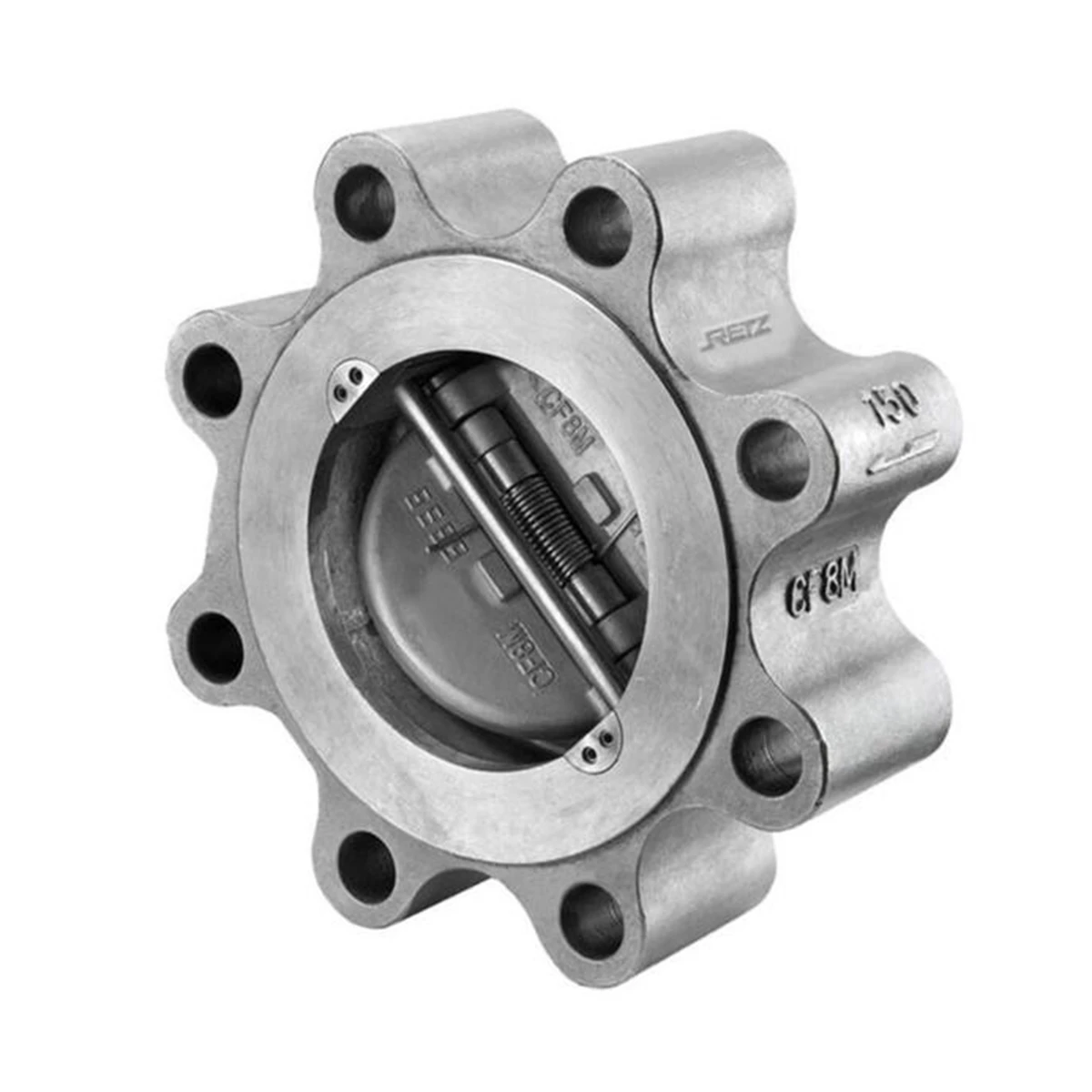

صمام فحص العروة
القطر الاسمي: 2 "~ 24"
الضغط الاسمي: 150 ~ 2500 رطل
الوسائط: المياه، الصرف الصحي، النفط، الغاز، المواد الكيميائية
نطاق درجة الحرارة: ≥ 425 درجة مئوية

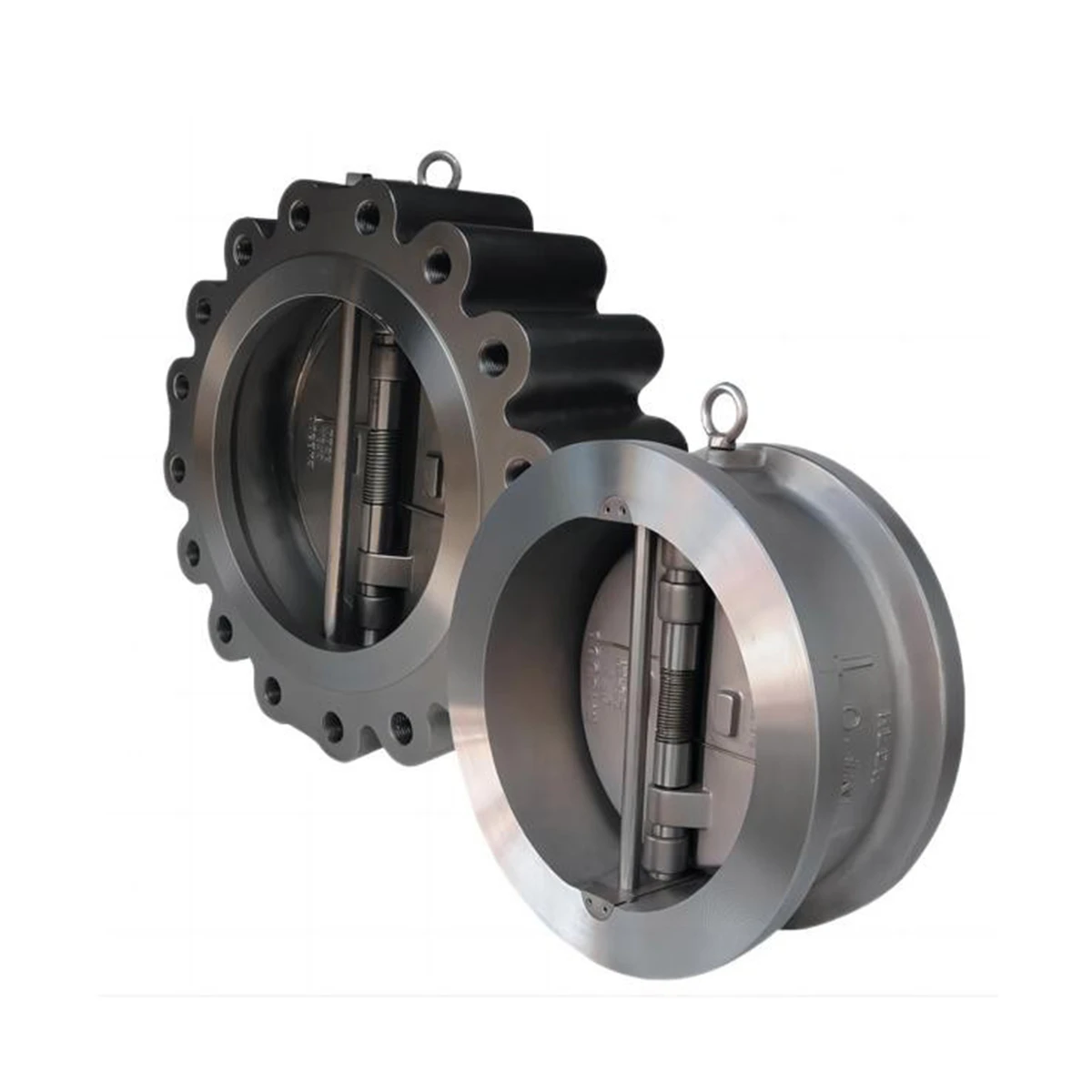

صمام فحص العروة
تم تصميم صمام فحص العروة لمنع التدفق العكسي في أنظمة الأنابيب، مما يضمن نقل السوائل بشكل آمن وفعال. يتميز الصمام بتصميم جسم على شكل العروة، ويمكن تركيبه بين الشفاه ويسمح بسهولة صيانة المعدات النهائية دون إزعاج خط الأنابيب بأكمله. إنه يوفر أداء إغلاق موثوق به، وانخفاض الضغط المنخفض، وعمر الخدمة الطويل عبر مجموعة واسعة من التطبيقات الصناعية.
نحن نقدم خدمات شاملة لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي لتلبية متطلبات المشروع والسوق المحددة:
تتوافق أنظمة التصنيع وإدارة الجودة لدينا مع معايير صناعة الصمامات الدولية:
مواصفات المعلمات
| المعلمة | مواصفة |
|---|---|
| نوع الصمام | صمام فحص العروة |
| الحجم الاسمي | DN50–DN1200 (2 بوصة – 48 بوصة) |
| تصنيف الضغط | PN10، PN16، PN25، PN40 / فئة 150، 300 |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| مادة القرص | الفولاذ المقاوم للصدأ، حديد الدكتايل، البرونز |
| مادة المقعد | EPDM، NBR، PTFE، مقعد معدني |
| نوع الاتصال | نوع رقاقة العروة |
| معيار شفة | ANSI، ASME، DIN، EN، BS، JIS |
| درجة حرارة العمل | -20 درجة مئوية إلى 425 درجة مئوية (حسب المادة) |
| الوسائط القابلة للتطبيق | الماء والنفط والغاز والبخار والمواد الكيميائية |
| موقف التثبيت | أفقي أو عمودي |
| فئة التسرب | آيزو 5208 / إن 12266 |
| معيار التصميم | أبي 594، إن 16767 |
| وجها لوجه القياسية | أبي 594 / إن 558 |
| معيار الاختبار | أبي 598، إن 12266 |
| طلاء السطح | طلاء الإيبوكسي، طلاء مضاد للتآكل (اختياري) |
تطبيقات الصناعة
الفوائد الرئيسية:
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
