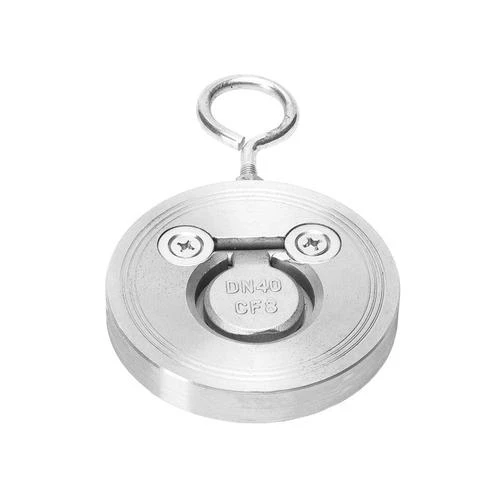

صمام فحص الرقاقة H74
تم تصميم صمام فحص الرقاقة للتحكم الفعال في التدفق في اتجاه واحد في خطوط الأنابيب. يسمح هيكلها المصمم على شكل رقاقة بالتثبيت بين الشفاه بأقل مساحة. يتميز بإغلاق قرص سريع المفعول، ومواد مقاومة للتآكل، وانخفاض الضغط المنخفض، مما يضمن منع التدفق العكسي بشكل موثوق لتطبيقات المياه والزيت والغاز والسوائل الصناعية.
صمام فحص الرقاقة
يعد صمام فحص الرقاقة حلاً مدمجًا وخفيف الوزن للتحكم في التدفق العكسي في خطوط الأنابيب ذات الضغط المتوسط والعالي. يسمح تصميمها على شكل رقاقة بالتركيب مباشرة بين الشفاه، مما يوفر المساحة ويقلل الوزن مقارنةً بصمامات فحص التأرجح أو الرفع التقليدية. تمنع المواد المتينة وإغلاق القرص السريع التدفق العكسي، وتقلل من المطرقة المائية، وتضمن التشغيل الموثوق. يستخدم على نطاق واسع في معالجة المياه، والمصانع الكيماوية، وخطوط أنابيب النفط والغاز، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ومرافق توليد الطاقة.
صمام فحص الرقاقة
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام فحص الرقاقة |
| نوع الصمام | فحص التأرجح / فحص الرقاقة |
| الحجم الاسمي | DN15 – DN1200 |
| تصنيف الضغط | PN10 – PN40 |
| فئة أنسي | فئة 150 - 300 |
| مادة الجسم | الكربون الصلب، الفولاذ المقاوم للصدأ، حديد الدكتايل، سبائك الصلب |
| مادة القرص | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ على الوجهين، سبيكة صلبة الوجه |
| مادة المقعد | مقعد معدني، EPDM، NBR، PTFE |
| نوع الاتصال | نمط الويفر، ذو حواف مزدوجة (اختياري) |
| عملية | عدم العودة / التدفق في اتجاه واحد |
| نطاق درجة الحرارة | -29 درجة مئوية إلى +220 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | أبي 594، أسم B16.34، دين، جيجابايت |
| الوسائط القابلة للتطبيق | الماء والنفط والغاز والسوائل الصناعية |
صمام فحص الرقاقة
يمنع التدفق العكسي في خطوط الأنابيب البلدية ومحطات الضخ ومنافذ الخزان.
يضمن التدفق أحادي الاتجاه في شبكات التدفئة والتهوية والتبريد الصناعي.
منع التدفق العكسي الموثوق به في أنظمة توزيع الوقود والغاز ذات الضغط المتوسط.
يتعامل مع السوائل المسببة للتآكل والمحايدة، ويحمي المعدات وسلامة العمليات.
تستخدم في خطوط الأنابيب المساعدة، وخطوط عودة المكثفات، وأنظمة مياه التبريد.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
