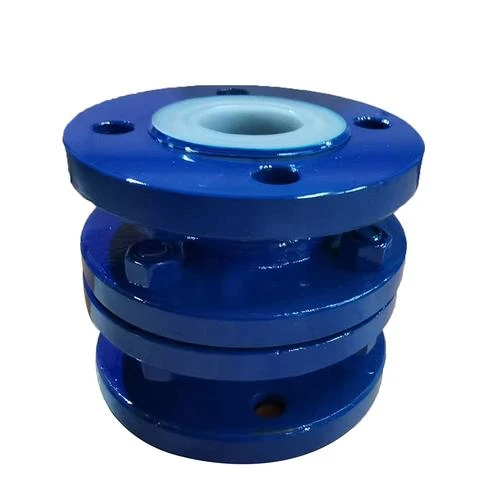

H42N صمام الاختيار العمودي
تم تصميم صمام الفحص العمودي خصيصًا للتركيب في أنظمة الأنابيب العمودية. يتم فتحه تلقائيًا تحت ضغط التدفق الأمامي ويغلق عندما يتوقف التدفق أو ينعكس. يتميز ببنية مدمجة، وفقدان منخفض للضغط، وختم موثوق، ومتانة ممتازة، ويوفر منعًا يمكن الاعتماد عليه للتدفق العكسي للمياه والزيت والغاز والسوائل الصناعية.
صمام الاختيار العمودي
صمام الفحص العمودي هو صمام غير رجعي مصمم لتركيبات خطوط الأنابيب العمودية حيث يكون اتجاه التدفق للأعلى. باستخدام آلية قرصية مدعومة بنابض أو تعمل بالجاذبية، يسمح الصمام تلقائيًا للسائل بالمرور في اتجاه واحد مع منع التدفق العكسي عندما ينخفض ضغط النظام.
إن تصميمه المدمج وأداء الختم الممتاز والحد الأدنى من متطلبات الصيانة يجعله خيارًا مثاليًا لمنافذ المضخات وأنظمة إمدادات المياه وشبكات التدفئة والتهوية وتكييف الهواء (HVAC) وخطوط أنابيب العمليات الصناعية. يوفر الصمام، المصنوع من مواد متميزة، موثوقية طويلة الأمد في بيئات التشغيل الصعبة.
باعتبارنا مصنعًا محترفًا للصمامات، فإننا نقدم خدمات OEM وODM كاملة لتلبية متطلبات العملاء المحددة.
يتم تصنيع صمامات الفحص العمودية الخاصة بنا وفقًا لمعايير الجودة الدولية الصارمة وتتوافق مع:
صمام الاختيار العمودي
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام الاختيار العمودي |
| نوع الصمام | صمام عدم الرجوع العمودي |
| نطاق الحجم | DN15 – DN600 |
| تصنيف الضغط | PN10 - PN100 / الفئة 150-600 |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ، النحاس |
| مادة القرص | الفولاذ المقاوم للصدأ، النحاس، سبائك الصلب |
| مادة المقعد | NBR، EPDM، PTFE، مقعد معدني |
| مادة الربيع | الفولاذ المقاوم للصدأ |
| نوع الاتصال | مترابطة، ذات حواف، رقاقة، ملحومة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +425 درجة مئوية |
| متوسطة قابلة للتطبيق | الماء والنفط والغاز والبخار والمواد الكيميائية |
| اتجاه التدفق | التدفق العمودي التصاعدي |
| فئة التسرب | أنسي/FCI 70-2 الفئة السادسة |
| معيار التصميم | API، ANSI، DIN، بكالوريوس |
| موقف التثبيت | خط الأنابيب العمودي فقط |
صمام الاختيار العمودي
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
