صمام فحص مزدوج اللوحة
يعتمد عزم اختبار صمام عدم الرجوع ثنائي اللوحة على القطر الاسمي (DN)، ومعدل الضغط (PN)، وتصميم المشغل. يوجد أدناه مخطط إرشادي لاختبار عزم الدوران يوضح قيم عزم الدوران النموذجية المطلوبة لاختبار آلية فتح وإغلاق الصمام.

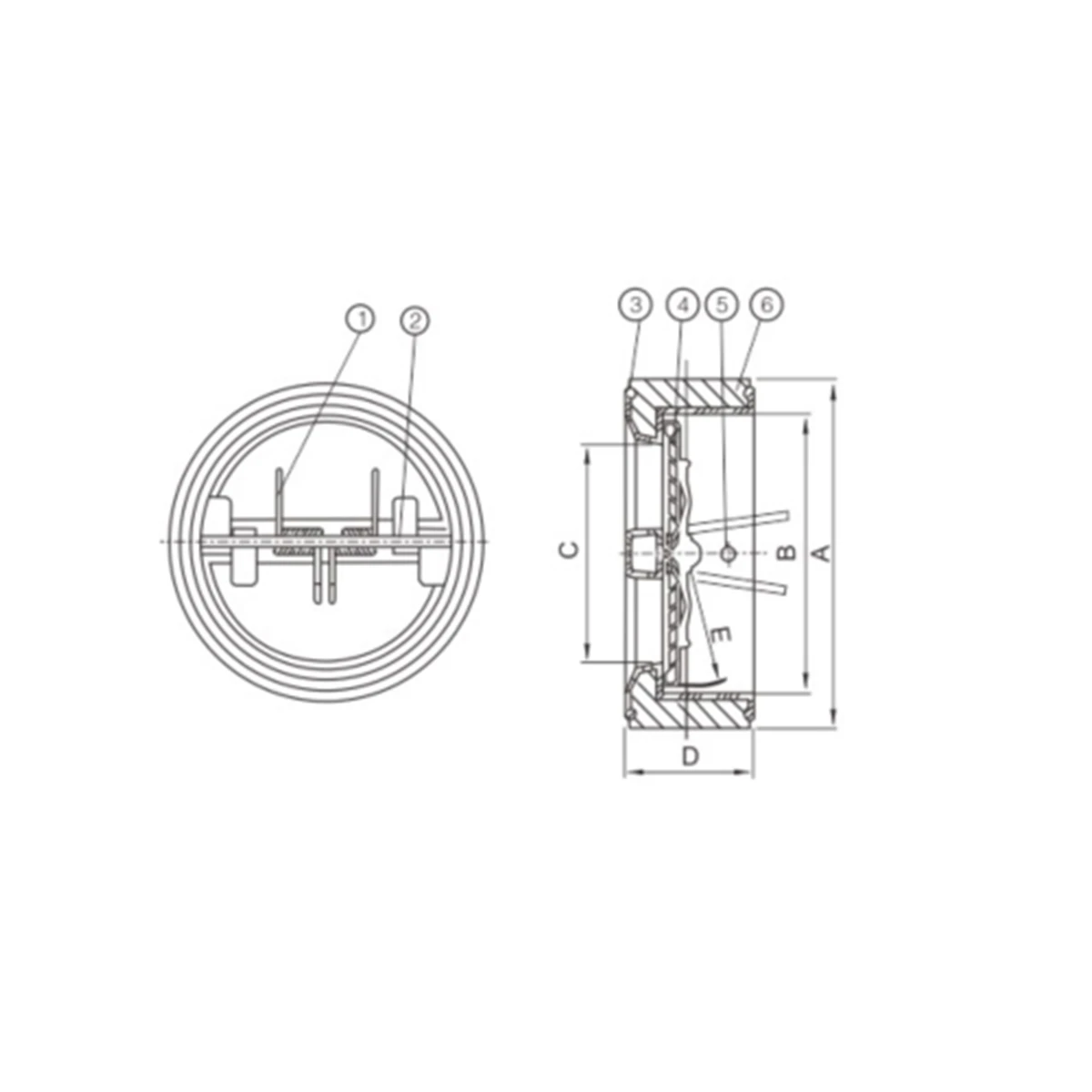

صمام فحص مزدوج اللوحة
الصمام فحص مزدوج اللوحة، المعروف أيضًا باسم صمام الفحص ثنائي القرص، مصمم للسماح بالتدفق أحادي الاتجاه مع منع التدفق العكسي في أنظمة خطوط الأنابيب. يتميز بوجود قرصين نصف دائريين محملين بنابض مثبتين على دبوس مفصلي مركزي، يفتحان عندما يتدفق السائل في الاتجاه الأمامي ويغلقان تلقائيًا عندما ينعكس التدفق، مما يقلل من المطرقة المائية ويحمي المضخات وشبكات الأنابيب.
هذا الصمام مدمج وخفيف الوزن وله انخفاض منخفض في الضغط بسبب مسار التدفق الانسيابي. يضمن تصميم اللوحة المزدوجة الإغلاق السريع والختم الموثوق به وعمر الخدمة الطويل. يستخدم على نطاق واسع في إمدادات المياه، ومياه الصرف الصحي، والتكييف، ومحطات الضخ، والحماية من الحرائق، والعمليات الصناعية، والتطبيقات البحرية.
مواد الجسم:
مواد القرص:
مواد الربيع:
مواد الختم:
مواصفات المعلمات
| غرض | مواصفة |
|---|---|
| اسم المنتج | صمام فحص مزدوج اللوحة |
| نوع الصمام | صمام فحص مزدوج القرص |
| الحجم الاسمي | DN50–DN2000 (2 بوصة – 80 بوصة) |
| تصنيف الضغط | PN10، PN16، PN25، PN40 |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، SS304/316 |
| مادة القرص | SS304/316، برونز، حديد مطاوع مع طلاء إيبوكسي |
| مادة الربيع | SS304/316، إنكونيل |
| مادة الختم | EPDM، NBR، فيتون، PTFE |
| نوع الاتصال | رقاقة، ذات حواف، مسحوبة |
| معيار شفة | ANSI، DIN، EN، JIS، GB/T |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +200 درجة مئوية |
| الحد الأقصى لضغط العمل | ما يصل إلى 4.0 ميجا باسكال |
| آلية الإغلاق | بمساعدة الربيع / إغلاق الجاذبية |
| ضغط التكسير | 0.02-0.05 ميجا باسكال |
| موقف التثبيت | أفقي / عمودي |
| معدل التسرب | معدل ISO 5208 أ |
| خاصية التدفق | تتحمل كامل/انخفاض الضغط المنخفض |
| معيار التصميم | أبي 594، أبي 6D، إن 12850 |
| وجها لوجه القياسية | أون 558 |
| التفتيش والاختبار | أبي 598، إن 12266 |
| طلاء السطح | الانصهار المستعبدين الايبوكسي (FBE) |
| الوسائط القابلة للتطبيق | الماء، الهواء، النفط، الغاز، البخار، السوائل المحايدة |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
