صمام الفراشة من نوع الويفر
يعتمد عزم اختبار صمام الفراشة من نوع الرقاقة على القطر الاسمي (DN) ومعدل الضغط (PN). يوجد أدناه مخطط عزم الدوران النموذجي الذي يوفر قيمًا تقريبية لعزم الدوران المفتوح بأحجام الصمامات المختلفة. يمكن أن تختلف هذه القيم اعتمادًا على تصميم الصمام والمادة والتطبيق.

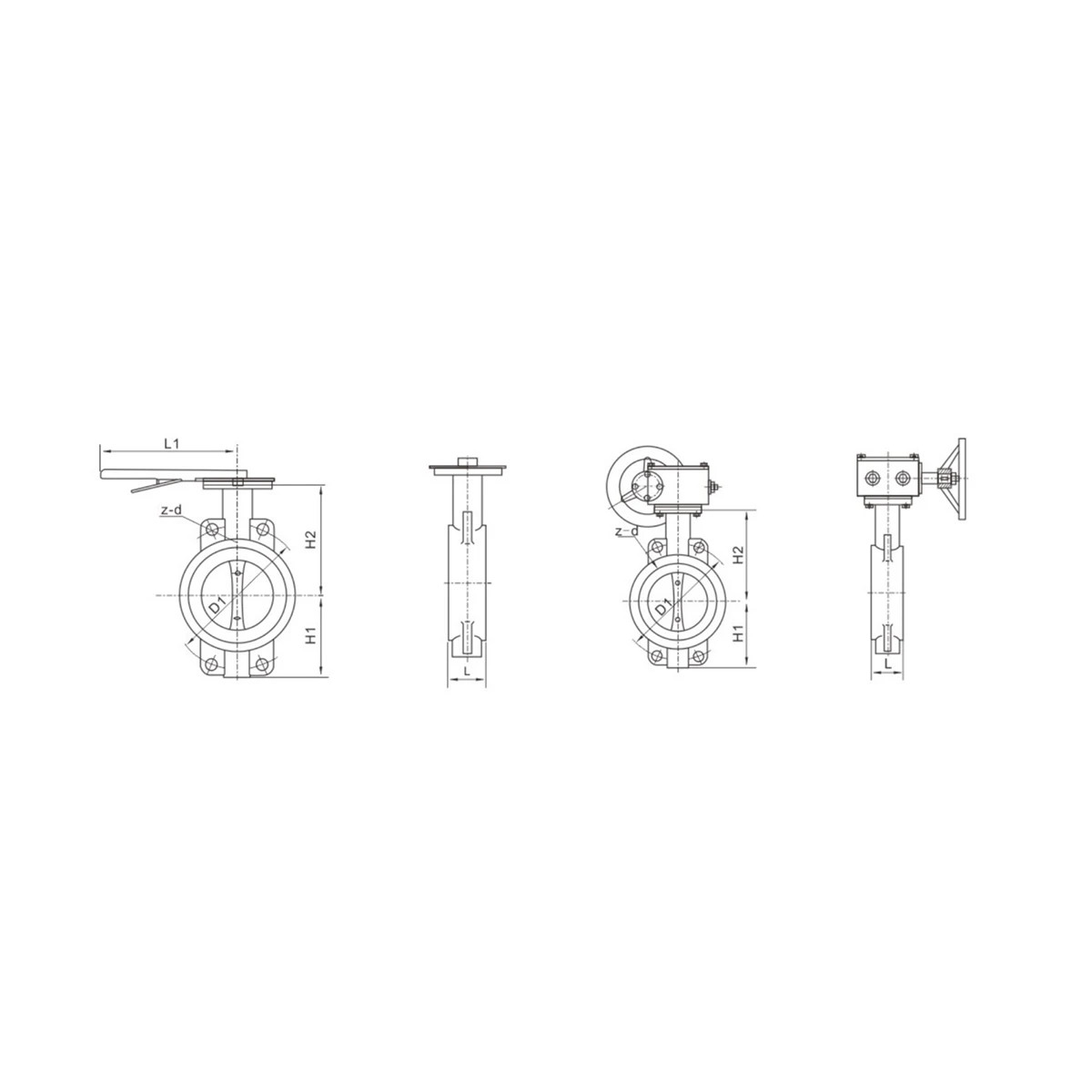

صمام الفراشة من نوع الويفر
الصمام الفراشة من نوع الويفرعبارة عن صمام ربع دورة صغير الحجم وخفيف الوزن ومتعدد الاستخدامات مصمم لتنظيم واختناق وعزل تدفق السوائل في خطوط الأنابيب. يسمح تصميمه على شكل رقاقة بوضع الصمام بين شفتين، مما يقلل من متطلبات المساحة ويسهل عملية التثبيت.
يتميز صمام الفراشة من نوع الرقاقة بختم قرصي مرن أو عالي الأداء، ويوفر إغلاقًا موثوقًا ثنائي الاتجاه، وعزم دوران تشغيل منخفض، وعمر خدمة طويل. الصمام مناسب للمياه ومياه الصرف الصحي والمواد الكيميائية والغازات والوسائط الصناعية الأخرى. إن تصميمها الفعال من حيث التكلفة وسهولة التشغيل والصيانة المنخفضة يجعلها مثالية لأنظمة العمليات البلدية والصناعية والكيميائية.
مواد الجسم
مواد القرص
مواد المقعد
مواصفات المعلمات
| غرض | مواصفة |
|---|---|
| اسم المنتج | صمام الفراشة من نوع الويفر |
| نوع الصمام | صمام الفراشة الويفر، ذو قاعدة مرنة أو عالية الأداء |
| الحجم الاسمي | DN50–DN2000 (2 بوصة – 80 بوصة) |
| تصنيف الضغط | PN10 – PN25 / فئة ANSI 150 – 300 |
| مادة الجسم | الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ |
| مادة القرص | الفولاذ المقاوم للصدأ، حديد الدكتايل، سبائك الصلب |
| مادة المقعد | EPDM، NBR، فيتون، PTFE، RPTFE |
| نوع الاتصال | رقاقة (محصورة بين الشفاه) |
| معيار شفة | ANSI، DIN، EN، JIS، GB |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +180 درجة مئوية (حسب مادة المقعد) |
| الحد الأقصى لضغط العمل | ما يصل إلى 2.5 ميجا باسكال |
| فئة التسرب | معدل ISO 5208 أ/عدم التسرب (مقعد ناعم) |
| نوع العملية | رافعة يدوية، علبة التروس، هوائي، كهربائي |
| المواد الجذعية | SS304، SS316 |
| وجها لوجه القياسية | إن 558، أبي 609 |
| معيار التصميم | أبي 609، إن 593 |
| التفتيش والاختبار | آيزو 5208، إن 12266، أبي 598 |
| الوسائط القابلة للتطبيق | المياه، مياه الصرف الصحي، المواد الكيميائية، الغازات، الهواء، السوائل المحايدة |
تطبيقات الصناعة
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
