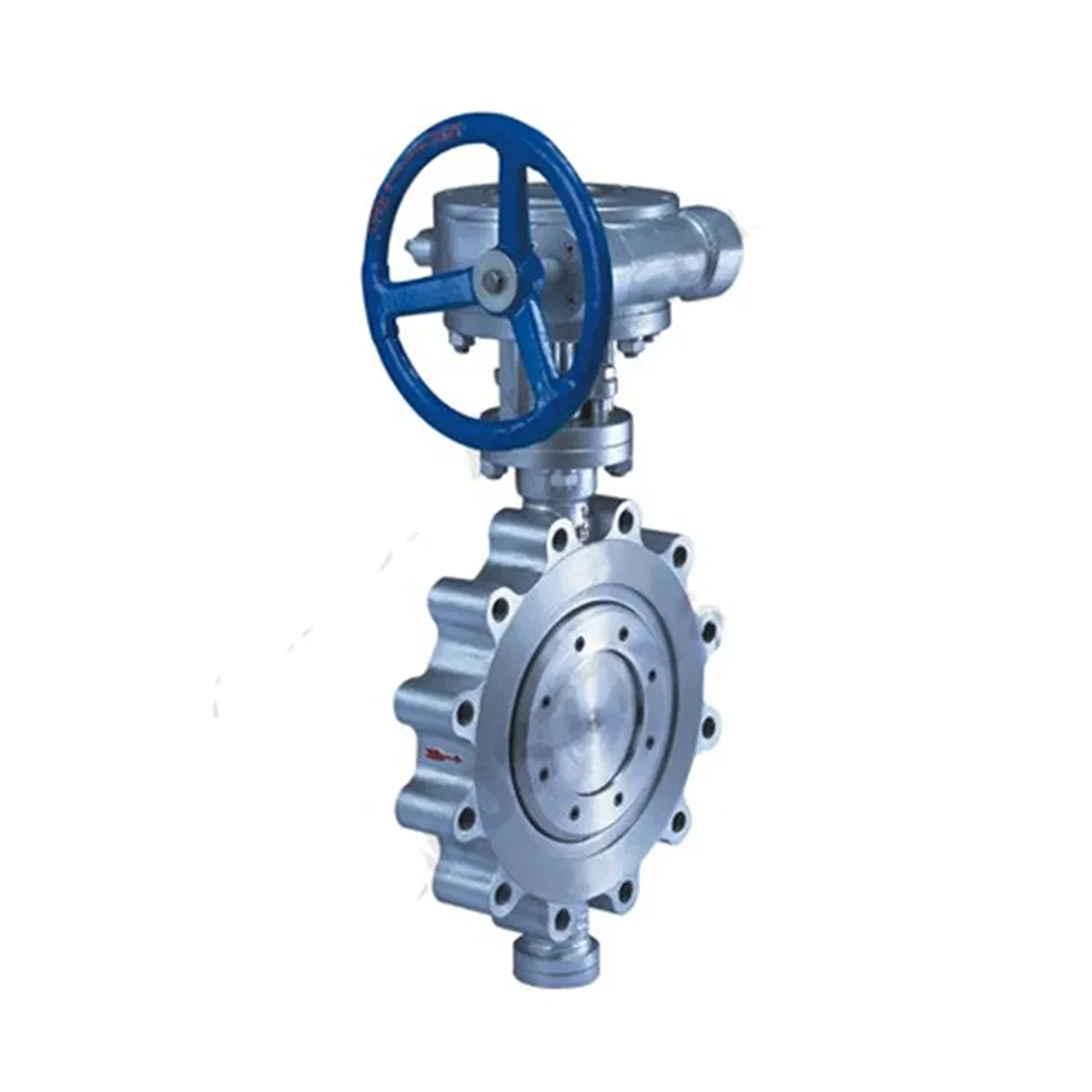

صمام الفراشة متعدد المستويات من الفولاذ المقاوم للصدأ
القطر الاسمي: DN 50 ~ 2000 مم
الضغط الاسمي: PN 1.0 ~ 2.5 ميجا باسكال
الوسائط القابلة للتطبيق: الماء والبخار والمنتجات النفطية
درجة الحرارة المطبقة: ≥ 650 درجة مئوية
صمام الفراشة متعدد المستويات من الفولاذ المقاوم للصدأ
تم تصميم صمام الفراشة متعدد المستويات المصنوع من الفولاذ المقاوم للصدأ للتحكم الدقيق في التدفق في خطوط الأنابيب الصناعية، مما يوفر اختناقًا متعدد المراحل لتحسين إدارة الضغط وكفاءة الطاقة. يضمن هيكلها المصنوع من الفولاذ المقاوم للصدأ مقاومة التآكل والقوة العالية والمتانة تحت نطاق واسع من درجات الحرارة والضغوط. هذا الصمام مناسب لمعالجة المياه والمعالجة الكيميائية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وخطوط أنابيب المرافق الصناعية التي تتطلب تعديل تدفق دقيق.
قدرات تصنيع المعدات الأصلية والتخصيص:
الشهادات:
مواصفات المعلمات
| المعلمة | المواصفات / المدى |
|---|---|
| نوع الصمام | صمام فراشة متعدد المستويات |
| مادة الجسم | الفولاذ المقاوم للصدأ (SS304، SS316، SS316L) |
| مادة القرص | الفولاذ المقاوم للصدأ، دوبلكس SS، أو سبائك المغلفة |
| مادة المقعد | EPDM، NBR، PTFE، RPTFE، مقعد معدني |
| نطاق الحجم | DN50 – DN1200 (NPS 2 بوصة – 48 بوصة) |
| تصنيف الضغط | PN10 – PN40 / الفئة 150 – الفئة 300 |
| نهاية الاتصال | رقاقة، العروة، ذات حواف، بعقب اللحام |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +200 درجة مئوية (مقعد ناعم) |
| خيار درجة الحرارة العالية | حتى +450 درجة مئوية (مقعد معدني) |
| طريقة التشغيل | رافعة يدوية، علبة التروس، الكهربائية، الهوائية |
| فئة التسرب | ANSI/FCI 70-2 الفئة السادسة (مقعد ناعم) |
| تصميم آمن ضد الحرائق | أبي 607 / إسو 10497 |
| تصميم مضاد للكهرباء الساكنة | متاح |
| تحكم متعدد المستويات | قرص خنق متعدد المراحل قابل للتعديل |
| معيار الاختبار | أبي 598 / إسو 5208 |
تطبيقات الصناعة
تُستخدم صمامات الفراشة متعددة المستويات المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في الصناعات التي تتطلب التحكم الدقيق في التدفق، والاختناق متعدد المراحل، ومقاومة التآكل:
معالجة المياه ومياه الصرف الصحي
أنظمة التدفئة والتهوية وتكييف الهواء والطاقة
الصناعة الكيميائية والبتروكيماوية
صناعة الأغذية والمشروبات
توليد الطاقة
البحرية والبحرية
المزايا الرئيسية:
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
