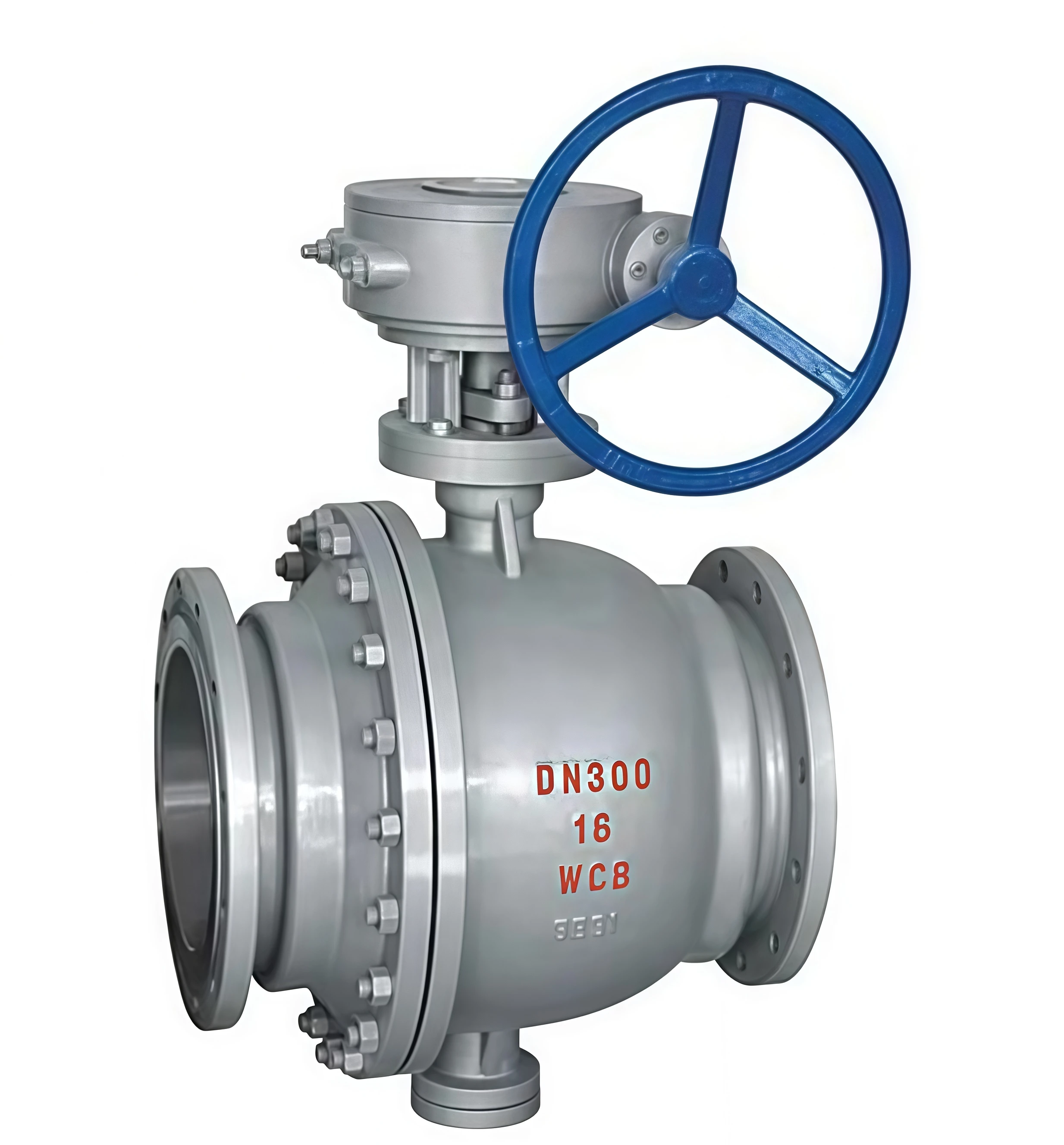

صمام كروي ثابت للعتاد الدودي
يستخدم الصمام الكروي الثابت ذو التروس الدودية هيكلًا كرويًا مثبتًا على مرتكز الدوران وتشغيل التروس الدودية لسهولة الفتح والإغلاق في ظل ظروف الضغط العالي. تم تصميمه للتطبيقات الصناعية الصعبة، فهو يوفر إحكام إغلاق الفقاعات، وعزم دوران تشغيل منخفض، ومتانة استثنائية، وعمر خدمة طويل في صناعات النفط والغاز والكيماويات والطاقة.

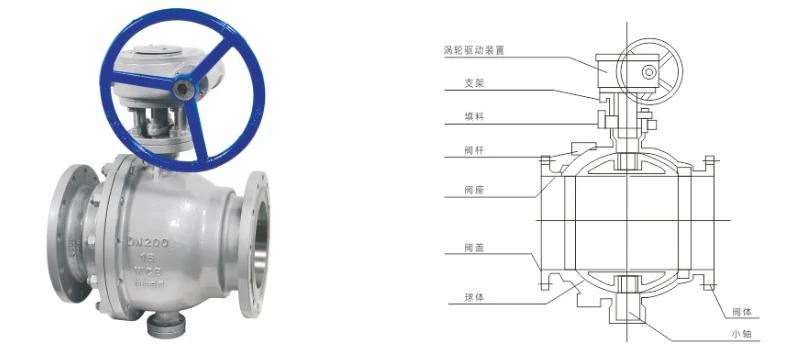

صمام كروي ثابت للعتاد الدودي
إن الصمام الكروي الثابت ذو التروس الدودية عبارة عن صمام ربع دورة مصمم مع مشغل تروس دودي كروي مثبت على مرتكز الدوران للتطبيقات ذات القطر الكبير والضغط العالي. يقلل الهيكل الكروي الثابت من تآكل المقعد ويقلل بشكل كبير من عزم دوران التشغيل، مما يجعله مثاليًا للخدمة الشاقة.
تم تصنيع الصمام من الفولاذ الكربوني الممتاز، والفولاذ المقاوم للصدأ، والفولاذ المزدوج، والسبائك الخاصة، ويوفر أداء إغلاق فائق، ومقاومة للتآكل، وموثوقية تشغيلية. يضمن تصميمه القوي التشغيل الآمن في أنظمة العمليات الحرجة التي تتعامل مع السوائل والغازات والبخار والوسائط العدوانية.
يتم تصنيع واختبار الصمامات الكروية الثابتة ذات التروس الدودية الخاصة بنا وفقًا للمعايير الدولية:
صمام كروي ثابت للعتاد الدودي
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | دودة العتاد صمام الكرة الثابتة |
| نوع الصمام | صمام الكرة المثبت على مرتكز الدوران |
| الحجم الاسمي | DN50 – DN1400 |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | WCB، CF8، CF8M، دوبلكس، سبائك الصلب |
| مادة الكرة | SS304، SS316، الكرة المطلية بالكروم |
| مادة المقعد | PTFE، RPTFE، نظرة خاطفة، مقعد معدني |
| نوع الاتصال | ذات حواف، BW، RTJ |
| عملية | تعمل العتاد الدودي |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | API 6D، API 608، ASME B16.34 |
| الوسائط القابلة للتطبيق | الماء والنفط والغاز والبخار والمواد الكيميائية |

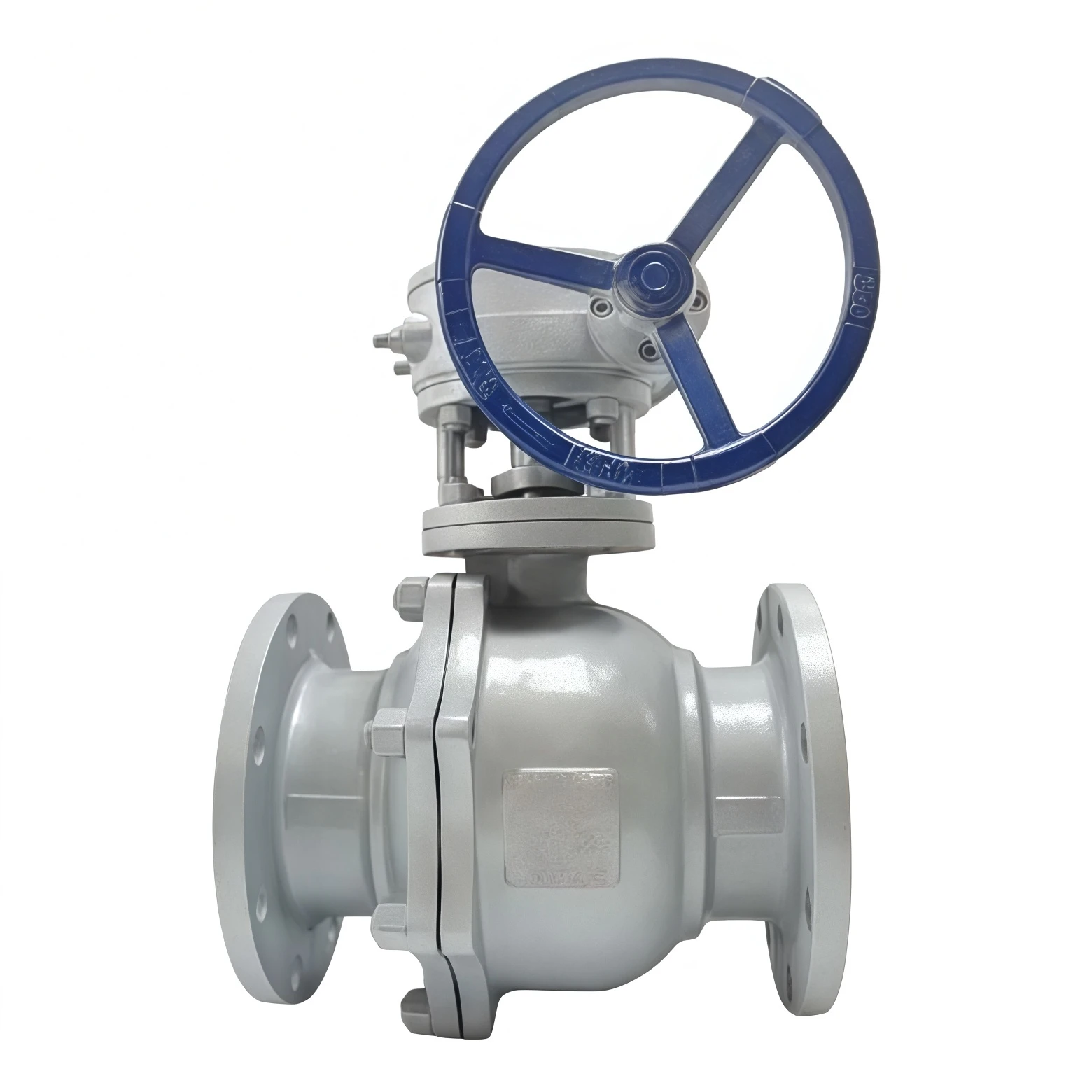

صمام كروي ثابت للعتاد الدودي
يوفر إغلاقًا وعزلًا موثوقًا لخطوط أنابيب النقل ومحطات الضاغط ومحطات التخزين.
يتعامل مع الهيدروكربونات والمواد الكيميائية والمذيبات ووسائط المعالجة العدوانية.
يستخدم في أنظمة البخار وشبكات مياه التبريد وخطوط المعالجة المساعدة.
يضمن التحكم في التدفق بشكل يمكن الاعتماد عليه في أنظمة المياه البلدية والصناعية.
متوفر بتصميمات مبردة لمرافق نقل وتخزين الغاز المسال.
مناسب للسوائل الكاشطة ونقل الملاط وأنظمة العمليات الصناعية واسعة النطاق.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
