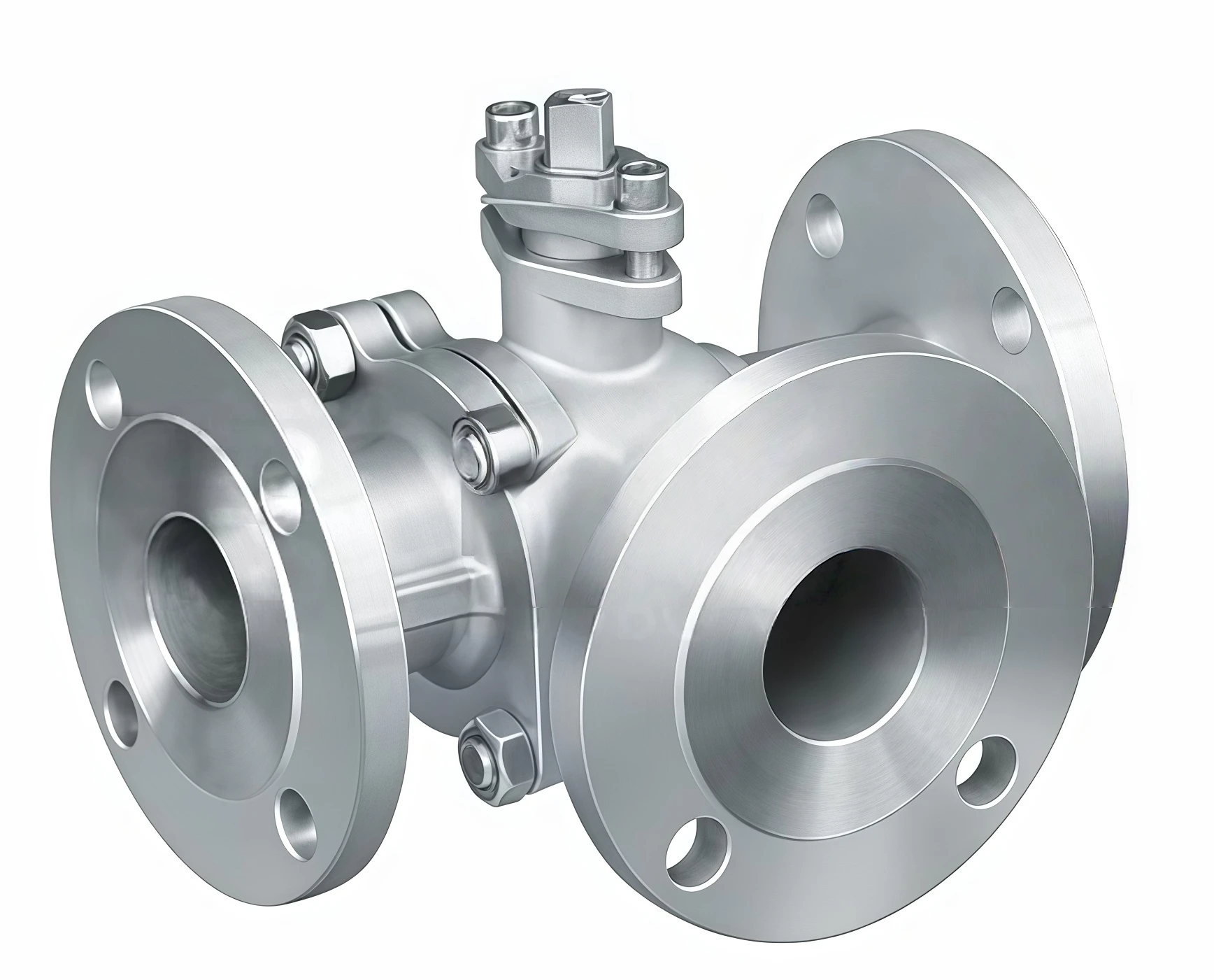

صمام الكرة ثلاثي الاتجاه
تم تصميم الصمام الكروي ثلاثي الاتجاهات لتوزيع التدفق والخلط والتحكم الاتجاهي في أنظمة الأنابيب الصناعية. متوفر في تكوينات L-port وT-port، ويوفر مسارات تدفق متعددة الاستخدامات، وأداء إغلاق ممتاز، وعزم دوران تشغيل منخفض، وعمر خدمة طويل. مناسبة للسوائل والغازات والبخار والوسائط الكيميائية.
صمام الكرة ثلاثي الاتجاه
الصمام الكروي ثلاثي الاتجاه هو صمام تحكم في التدفق متعدد الوظائف يسمح لصمام واحد بإجراء عمليات التحويل والتقارب والتحويل داخل أنظمة خطوط الأنابيب. يضمن تصميمها الكروي الدقيق التشغيل السلس والختم الموثوق به في ظل ظروف العمل المختلفة.
يتوفر الصمام بتصميمات كروية عائمة ومثبتة على مرتكز الدوران، ويمكن تصنيعه بأنماط تدفق L-Port أو T-Port لتلبية متطلبات العمليات المختلفة. لقد تم تصنيعه من الفولاذ الكربوني عالي الجودة، والفولاذ المقاوم للصدأ، والفولاذ المزدوج، ومواد السبائك، ويستخدم على نطاق واسع في الأتمتة الصناعية، والمعالجة الكيميائية، ومعالجة المياه، وإنتاج الأدوية، ومنشآت النفط والغاز.
يتم تصنيع واختبار صماماتنا الكروية ثلاثية الاتجاهات وفقًا للمعايير الدولية:
صمام الكرة ثلاثي الاتجاه
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | صمام كروي ثلاثي الاتجاه |
| نوع الصمام | صمام كروي L-Port / T-Port |
| الحجم الاسمي | DN15 – DN600 |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | WCB، CF8، CF8M، دوبلكس، سبائك الصلب |
| مادة الكرة | SS304، SS316، مطلي بالكروم، سبيكة |
| مادة المقعد | PTFE، RPTFE، نظرة خاطفة، مقعد معدني |
| نوع المنفذ | منفذ L / منفذ T |
| نوع الاتصال | ذات حواف، مترابطة، BW، SW، المشبك |
| عملية | يدوي، تروس، هوائي، كهربائي |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +550 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | API 6D، API 608، ASME B16.34 |
| الوسائط القابلة للتطبيق | الماء والنفط والغاز والبخار والمواد الكيميائية |
صمام الكرة ثلاثي الاتجاه
يستخدم لتحويل التدفق، والتبديل، وعمليات المزج في أنظمة خطوط الأنابيب ومرافق المعالجة.
يوفر توزيعًا وخلطًا موثوقًا للوسائط لعمليات التصنيع الكيميائي.
مناسب لشبكات توزيع المياه وأنظمة الترشيح ومحطات المعالجة.
يضمن التوجيه الدقيق للسوائل والتحكم في العمليات الصحية.
يستخدم في نقل السوائل، وخلط المكونات، وأنظمة الإنتاج الآلي.
متكامل مع المحركات الهوائية والكهربائية لتطبيقات التحكم الذكي في التدفق.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
