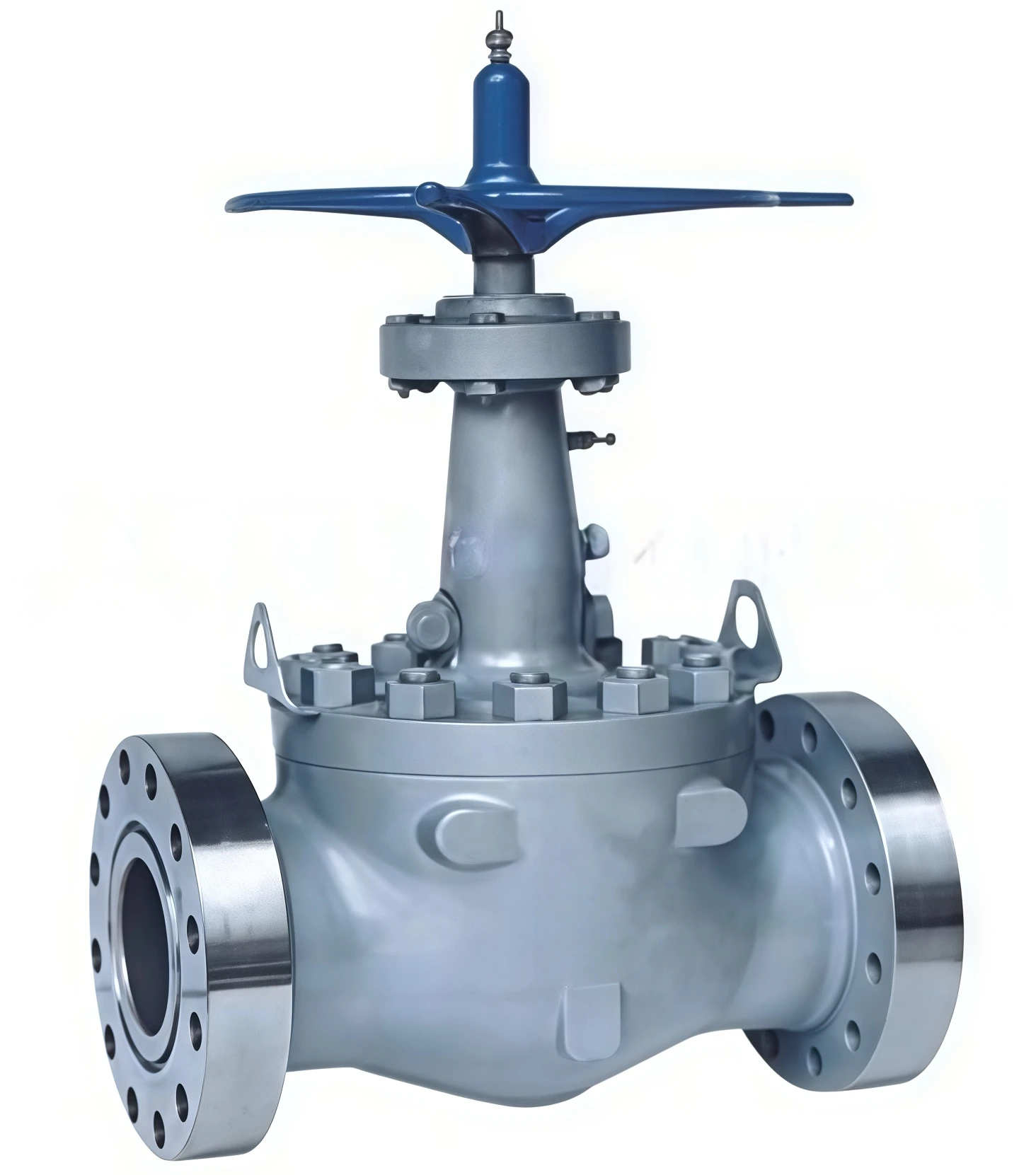

Q47F/H صمام الكرة المسار
يستخدم صمام كرة المسار تصميم مسار متطور موجه بالكامة والذي يرفع الكرة بعيدًا عن المقعد أثناء التشغيل، مما يمنع تآكل سطح الختم. يضمن هذا الهيكل المبتكر إغلاقًا محكمًا للفقاعات، وتشغيل عزم دوران منخفض، ومتانة ممتازة، وأداء موثوقًا به في ظروف الخدمة ذات الضغط العالي ودرجة الحرارة العالية والكاشطة.
المسار صمام الكرة
إن Track Ball Valve عبارة عن صمام ربع دورة عالي الأداء مصمم لتطبيقات العزل والتحكم الحرجة. على عكس الصمامات الكروية التقليدية، تسمح آلية توجيه المسار للكرة بالتحرك بعيدًا عن المقعد قبل الدوران وإعادة تعشيق المقعد فقط أثناء الإغلاق النهائي، مما يزيل الاحتكاك ويطيل عمر المقعد بشكل كبير.
يوفر تصميمه ذو القاعدة المعدنية أداءً استثنائيًا في الختم في ظل درجات الحرارة العالية والضغط العالي وظروف الوسائط الكاشطة. يُستخدم الصمام على نطاق واسع في نقل النفط والغاز ومعالجة البتروكيماويات وتوليد الطاقة والتعدين وأنظمة العمليات الصناعية حيث لا يتطلب أي تسرب وموثوقية طويلة المدى.
يتم تصنيع واختبار الصمامات الكروية الخاصة بنا وفقًا للمعايير الدولية:
المسار صمام الكرة
| المعلمة | مواصفة |
|---|---|
| اسم المنتج | مسار صمام الكرة |
| نوع الصمام | صمام الكرة المسار كام |
| الحجم الاسمي | DN50 – DN1400 |
| تصنيف الضغط | PN16 – PN420 |
| فئة أنسي | فئة 150 - فئة 2500 |
| مادة الجسم | WCB، A105، CF8، CF8M، دوبلكس ستيل |
| مادة الكرة | الفولاذ المقاوم للصدأ، الأقمار الصناعية، كربيد التنغستن |
| مادة المقعد | مقعد معدني، PTFE، نظرة خاطفة |
| نوع الاتصال | الترددات اللاسلكية، RTJ، الأسلحة البيولوجية، ملحومة بالكامل |
| عملية | يدوي، تروس، هوائي، كهربائي، هيدروليكي |
| نطاق درجة الحرارة | -196 درجة مئوية إلى +650 درجة مئوية |
| معيار التسرب | أبي 598 / إسو 5208 |
| معيار التصميم | API 6D، API 608، ASME B16.34 |
| الوسائط القابلة للتطبيق | النفط والغاز والبخار والطين والمواد الكيميائية |
المسار صمام الكرة
يستخدم في خطوط أنابيب النقل، ومحطات الضاغط، والمنصات البحرية، وأنظمة عمليات التكرير التي لا تتطلب أداء أي تسرب.
مناسب للهيدروكربونات ذات درجة الحرارة العالية، ووحدات التكسير الحفزي، وتطبيقات العزل الحرجة.
يتم تطبيقه في أنظمة البخار وخطوط أنابيب الغلايات والمعدات المساعدة ذات الضغط العالي.
يتعامل مع الملاط الكاشطة والمخلفات ووسائط معالجة المعادن.
يوفر عزلًا موثوقًا لسوائل المعالجة المسببة للتآكل وارتفاع درجة الحرارة.
مثالي لتطبيقات الخدمة الشديدة التي تتطلب موثوقية طويلة الأمد وصيانة منخفضة.
خطة تخصيص المواد
صمامات من الفولاذ المقاوم للصدأ 316L مخصصة للمؤسسات الكيميائية الألمانية. مقاومة للتآكل القوي، ومناسبة لأنظمة النقل الحمضية المتوسطة الخاصة بها، مع عمر خدمة يمتد إلى أكثر من 8 سنوات.
تصميم التحسين الهيكلي
بالنسبة لمشروع الصحراء السعودية، تم تغيير هيكل إغلاق ساق الصمام إلى تصميم منفاخ مزدوج لمعالجة مشكلة التسرب في بيئة درجة الحرارة العالية والمتربة، وقد نال هذا التصميم اعترافًا كبيرًا من قبل العملاء.
واجهة التكيف القياسية
صمامات قياسية API 600 مخصصة لشركة معينة في الولايات المتحدة. حجم الحافة متوافق تمامًا مع ANSIB16.5، مما يضمن عدم حدوث أي خطأ أثناء التثبيت في الموقع وتقليل فترة البناء بنسبة 30%.
